1 Lämmöntalteenoton asiantuntija Putki- ja energiaremontti Koulutustilaisuus Harjalämmönsiirtimet lämmöntalteenotossa Tomi Anttila

2 Oy Hydrocell Ltd perustettiin vuonna 1993 Toimipaikka Järvenpäässä Pitkäaikainen yhteistyö Teknillisen korkeakoulun kanssa Kehittää, valmistaa ja myy Harjalämmönsiirtimiä ja LTO-järjestelmiä Sisäilmatutkimuksia ja ilmanpuhdistinlaitteita Teollisuuden CO2 suodattimet Polttokennoja ja polttokennotekniikkaa

ja myy Harjalämmönsiirtimiä ja LTO-järjestelmiä Sisäilmatutkimuksia ja

3 Tuotteet Hajautettu LTO PILP Huippuimurikatos Kanava- ja jälkilämmityspatterit Neste-ilma lämmönsiirtimet

4 2 m 3 /s poistoilmaa = 45 kw => 320 MWh säästö Säästö [ ] Kokonaissäästö, puhdasta voittoa Takaisinmaksuaika 3-7 vuotta LTO:lla 4 10 vuotta LTO- PILP:llä 0 Aika [vuosia] Alkuinvestointi LTO-ratkaisu Investointiin ja takaisinmaksuaikaan kohteessa vaikuttavat Energian hinta Ilmamäärät Käytössä olevat lämpötilat Käyttöaste Lämmönsiirtimien vuosihyötysuhde

Alkuinvestointi LTO-ratkaisu Investointiin ja takaisinmaksuaikaan kohteessa vaikuttavat

5 Harjatekniikan vahvuudet nostavat vuosihyötysuhdetta Huurteensieto harjasiirrinpatterilla ei ole sulatustarvetta => parempi vuosihyötysuhde Modulaarisuus harjasiirrinpatterin voidaan sijoittaa jopa suoraan IVkanavaan tai tarvittaessa tuoda pienempinä moduleina paikan päälle Hyvä hyötysuhde suuri pinta-ala takaa erinomaisen hyötysuhteen Alhainen painehäviö alhainen sähkönkuluts Ilman epäpuhtaudet eivät ole ongelma harjasiirrinpatteri ei mene tukkoon eikä hyötysuhde huonone merkittävästi epäpuhtauksien vaikutuksesta Helppohuoltoisuus tarvittaessa huolto onnistuu helposti painepesurilla helposti avattavien huoltoluukkujen kautta Myös massavirtasäätökohteisiin patteri toimii tehokkaasti myös alhaisilla nesteen virtausnopeuksilla

sähkönkuluts Ilman epäpuhtaudet eivät ole ongelma harjasiirrinpatteri ei mene tukkoon eikä hyötysuhde huonone merkittävästi epäpuhtauksien vaikutuksesta Helppohuoltoisuus tarvittaessa

6 Harjatekniikan edut huurteensietokyky Harjatekniikka ei kärsi tavanomaisissa LTOpattereissa esiintyvästä jäätymisongelmasta Ilman läpäisyä varmistava muotoilu

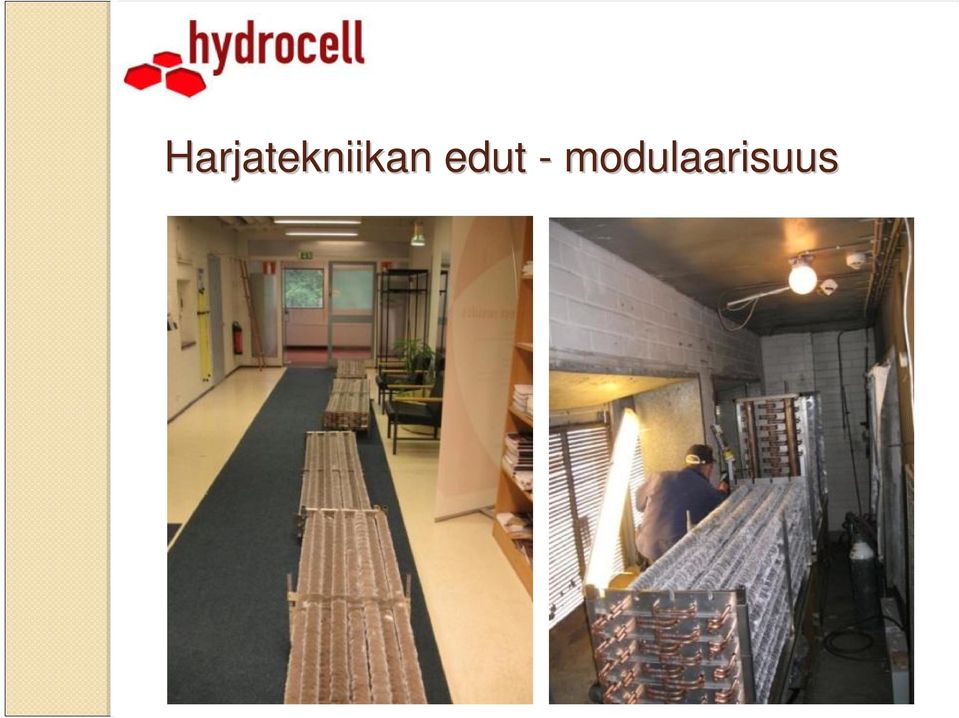

7 Harjatekniikan edut - modulaarisuus

8 Harjatekniikan edut sijoitus ennen suodattimia mahdollistaa LTO-piirin tuloilmapatterin asentamisen myös ennen tuloilmasuodattimia

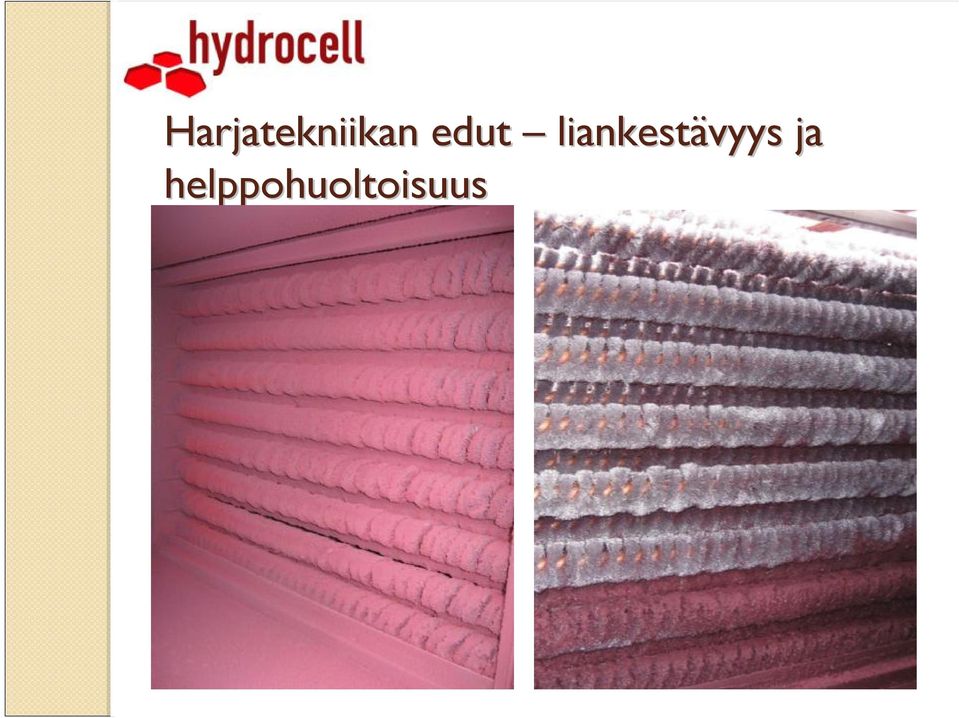

9 Harjatekniikan edut liankestävyys ja helppohuoltoisuus

10 Harjatekniikan edut hyvä lämmönsiirtokerroin alhaisillakin virtausnopeuksilla esim.kohteissa, joissa käytetään n massavirtasää äätöä Massavirta-säädön kanssa jopa 67% Kuva tähän energiasäästöä!

11 MASSAVIRTASÄÄTÖ TAVOITTEET yksinkertainen säätö säätötarkkuus hyvä jäähtymä asennuskustannusten säästö vanhojen laitteiden hyväksi käyttö energian säästö

12 Hajautettu LTO Kiinteistöihin ihin joissa koneellinen tulo- ja poistoilmanvaihto Tuotteet: HCell 1 HCell 10 Hydrocell tarjoaa hajautettuihin LTOjärjestelmiin vakiomallisia harjasiirrinpatteria ilmamäärille 1-10 m 3 /s Erikoistapauksiin mitoitamme teidän kohteeseen sopivat patterit Lyhyt takaisinmaksuaika matalilla investointikustannuksilla Pitkäikäistä säästöä ja vähäistä huollontarvetta

ilmamäärille 1-10 m 3 /s Erikoistapauksiin mitoitamme teidän kohteeseen sopivat patterit Lyhyt

13 LTO-poistoilmapatteri Jäteilma -3 C Ulkoilma -27 C Huippuimuri Vanha sokkeli Poistoilma +23 C Nestekierto sitoo lämpöenergian talteen

14 LTO-tuloilmapatteri Poistoilmasta talteenotettu lämpöenergia siirretään vesi-glykolipiirillä tuloilmaan Esilämmitetty sisäilma 8 C Ulkoilma -26 C Nestekierto luovuttaa lämpöä tuloilmaan

15 Huippuimurikatos LTO-patteri asennettuna huippuimurin yhteyteen Katos sisältää LTO-patterit huippuimurioptiolla Saatavana uusilla energiatehokkailla ECradiaalipuhaltimilla Voidaan asentaa olemassa olevan huippuimurin päälle Yhteen katokseen voidaan yhdistää useampi poistoilmakanava

energiatehokkailla ECradiaalipuhaltimilla Voidaan asentaa olemassa

16 Kanavapatterit Standardoitu integroitu ratkaisu osana ilmanvaihtokanavistoa Mahdollistaa kanavakohtaisen lämmöntalteenoton tai lämmittämisen harjalämmönsiirtimen ominaisuuksia hyödyntämällä ESILÄMMITYSPATTERIT Ennen LTO:a JÄLKILÄMMITYS / VIILENNYSPATTERIT

lämmöntalteenoton tai lämmittämisen harjalämmönsiirtimen

17 Naavatar PILP - Poistoilmalämp mpöpumppu pumppu Mm. Kiinteistöihin, ihin, joissa on koneellinen poistoilmanvaihto Tuotteet: HCell P22 HCell P120 Ilmamäärät 1-10m 3 /s Lämpöenergian hyödyntäminen kiinteistön lämmitykseen ja lämpimän käyttöveden tuotantoon HCell-lämmönsiirtimet mahdollistavat ympärivuotisen lämmöntalteenoton, mikä ei ole mahdollista lamellipattereilla Saavutettava energiansäästö kohteesta riippuen 30-60% Suomessa on noin asuinkerrostaloa, jotka eivät vielä säästä PILP-ratkaisulla

Lämpöenergian hyödyntäminen kiinteistön lämmitykseen ja lämpimän käyttöveden tuotantoon HCell-lämmönsiirtimet mahdollistavat

18 HCell harjasiirrin osana PILP ratkaisua HARJASIIRRIN LTO- PATTERI 22 C Jäteilma -2 C Lähtökohtaisesti suositeltava tapa toteuttaa kerrostalokiinteistön PILP-kytkentä on seuraava: Huippuimurin yhteyteen asennetaan Hydrocellin jäätymätön harjapatteri, jossa poistoilman lämpö siirretään vesiglykoliliuokseen. Poistoilma jäähtyy esim. 2 C:een. Lämmennyt vesi-glykoli siirretään putkissa lämmönjakohuoneeseen, jossa lämpö luovutetaan lämpöpumpun höyrystimelle. VARAAJAT LAUHDUTTIMET Lämpöpumpun lauhduttimen luovuttama lämpö hyödynnetään käyttöveteen (varaaja) ja lämmitykseen (varaaja). HÖYRYSTIN PATTERIVERKKO MENO/PALUU LÄMMIN KÄYTTÖVESI MENO/PALUU

Poistoilma jäähtyy esim. 2 C:een. Lämmennyt vesi-glykoli siirretään putkissa lämmönjakohuoneeseen, jossa lämpö luovutetaan lämpöpumpun höyrystimelle.

19 PILP-ratkaisun komponentit HCell-sarja LTO katokset Alhainen painehäviö Ei jäätymisongelmia Sietää poistoilman epäpuhtauksia Lämpöpumppu/varajaayksikkö Voidaan sijoittaa lämmönjakohuoneen läheisyyteen, esimerkiksi pyörävarastoon

poistoilman epäpuhtauksia Lämpöpumppu/varajaayksikkö

20 Eristetty huippuimurikatos Saranoidut huoltoluukut +22 C Harjalämmönsiirrin Asennusjalusta Tuulensuojapelti Nestekierto sitoo poistoilman lämpöenergian talteen Pesu-ja kondenssiviemäri

22 Vinttiasennus, esim luvun asuinkerrostaloon: HCell LTO-patteri + EC-radiaalipuhallin

23 Kattoyksiköt - vakiotuotteet Nimike PILP-TEHO Ilmavirta Konduktanssi LTO TEHO Neste 2 Δp ilma Δp neste LTO-katoksen mitat 3 kw m3/s W/K kw dm3/s Pa kpa Leveys x Korkeus x Syvyys HCell-P ,7-0, ,1-17,2 0, x 1270 x 2500 HCell-P ,0-1, ,9-24,3 0, x 1270 x 2500 HCell-P ,4-1, ,2-33,8 1, x 1270 x 2500 HCell-P ,0-2, ,6-42,7 1, x 1350 x 2700 HCell-P ,4-2, ,8-51,2 2, x 1350 x 2700 HCell-P ,8-3, ,2-56,0 2, x 1350 x 2700 HCell-P ,1-3, ,0-64,5 2, mitoituksen mukaan HCell-P ,6-4, ,7-73,1 2, " HCell-P ,1-4, ,3-78,0 2, " HCell-P , ,6-2, " SUUREMMAT ILMAMÄÄRÄT, KYSY TIETOJA HYDROCELLILTÄ

24 ) Lämpöpumpun lämpökerroin poistoilmaa hyödyntävässä ratkaisussa on 3,2 3,5 riippuen lauhtumislämpötilasta

25 PILP-järjestelm rjestelmässä käytettävä laitetekniikka Huippuimurikatos jossa tehokas, jäätymätön, alhaisen painehäviön omaava kotimainen HCell-harjalämmönsiirrin. Kehittynyt lämpöpumppuratkaisu Rakennusautomatiikka Varaajamitoitus Massavirtasäätö PILP ratkaisu mahdollistaa koneellisella poistoilmanvaihdolla toimivassa kerrostalossa merkittävän energiansäästön. vuotuinen energiansäästö voi olla jopa 67%

27 Miten edetä? Kartoitus Mitoitus ja tarjous LVI-urakointi ja asennus Säästöjä vuosikymmenten ajan Lähetämeille kohteenne mitoitustiedot tai pyydä meitä paikanpäälle Ehdotamme energiansäästöönne optimaaliset patterit Tarvittaessa asennamme tai löydämme teille sopivat yhteistyökumppanit Tarkkaan laskettu takaisinmaksuaika kertoo säästöjenne tulevina vuosina

28 Sinunkin lämmöntalteenottosi hoitaa Mikko Keinänen Tomi Anttila
