1 Energy recovery ventilation for modern passive houses Timo Luukkainen

2 Enervent solutions for passive houses 2009 Järjestelmät passiivitaloihin Passiivitalo on termospullo. Ilman koneellista tulo/poistoilmanvaihtoa se ja sen asukkaat tukehtuvat. Ilman tehokasta yli 70%:n vuosihyötysuhteen lämmön talteenottoa se ei ole Passiivitalo ei kylmässä kuin lämpimässäkään ilmanalassa.

Ilman koneellista tulo/poistoilmanvaihtoa se ja sen asukkaat tukehtuvat.

3 Mukava, taloudellinen ja terveellisen sisäilman asunto Haasteina ovat: Minimoi lämmitystarve Poista tehokkaasti ylilämpö huonontamatta viihtyvyyttä samalla energiankäyttö minimoiden ja sisäilman laatu maksimoiden Pohjoisin passiivitalomme tulee Napapiirille monet ovat etelämpänä Säästä energiaa, lisää viihtyvyyttä, paranna terveyttä

energiankäyttö minimoiden ja sisäilman laatu maksimoiden Pohjoisin passiivitalomme

4 Lämmön talteenoton historia Lämmön talteenottoa jo kolme vuosikymmentä myös pientaloissa Alkusysäys 70-luvun öljykriisi Rakennukset suurin energian kuluttajaryhmä 40% kulutuksesta Nykyisin CO 2 päästöjen vähentäminen Kioton sopimus 1. porras eristys ja energian talteenotto Historia Rakennukset tiivistettiin paremmin Tiiviit rakennukset tarvitsivat koneellisen ilmanvaihdon Energian säästämiseksi tarvittiin lämmön talteenottoa

5 Mistä syntyy energiataloudellinen ilmanvaihto passiivitalossa? Energiataloudellisuuden perustat: Lämmitystarpeen alentaminen korkean vuosihyötysuhteen lämmön talteenotolla Entalpian talteenotolla Raitisilmaviilennyksellä Mahdollisuutta kuivata raitisilmaa ennen jäähdytyksen kondensointia Viileän talteenotolla Kaikki nämä saavutetaan pyörivän lämmönsiirtimen avulla

lämmön talteenotolla Entalpian talteenotolla Raitisilmaviilennyksellä Mahdollisuutta

6 KONEELLINEN POISTO, TULOILMA KORVAUSVENTTIILEILLÄ ULKOLÄMPÖTILA -20 C LÄHTEVÄN ILMAN LÄMPÖTILA +21 C SISÄÄN TULEVAN ILMAN LÄMPÖTILA -20 C

7 KONEELLINEN POISTO, TULOILMA KORVAUSVENTTIILEILLÄ ULKOLÄMPÖTILA -20 C LÄHTEVÄN ILMAN LÄMPÖTILA +21 C SISÄÄN TULEVAN ILMAN LÄMPÖTILA -20 C Lämmitykseen tarvittava teho 2263 W (100m², 42l/s, 21C )

8 KONEELLINEN POISTO, TULOILMA KORVAUSVENTTIILEILLÄ ULKOLÄMPÖTILA -20 C LÄHTEVÄN ILMAN LÄMPÖTILA +21 C SISÄÄN TULEVAN ILMAN LÄMPÖTILA -20 C Lämmitykseen tarvittava teho 2263 W (100m², 42l/s )

9 KONEELLINEN TULO-POISTO PYÖRIVÄLLÄ LÄMMÖNTALTEENOTOLLA ULKOLÄMPÖTILA -20 C LÄHTEVÄN JÄTEILMAN LÄMPÖTILA -10,3 C roottorin jälkeen SISÄÄN TULEVAN ILMAN LÄMPÖTILA ROOTTORIN JÄLKEEN +14,2 C Lämmitykseen tarvittava teho 535 W (100m², 42l/s ) Sisälämpötila 21 C Saavutettava tehon säästö 1728 W

ILMAN LÄMPÖTILA ROOTTORIN JÄLKEEN +14,2 C Lämmitykseen tarvittava teho

10 Ilmanvaihdon energiankulutusvertailu vuodessa 150 m2 Pyöriv ä Ristivirta Huippuimuri lämmönsiirrin levylämmönsiirrin Energia LTO vuosihysu 72 % 53 % 0% Sähkö 1832 kwh 1507 kwh 701 kwh (puhaltimet, LTO) Tuloilman 2663 kwh 5495 kwh kwh lämmitys Yhteensä 4495 kwh 7002 kwh kwh Yhteensä 481,00 749, ,00 Jyväskylän säätiedot. Energian kokonaishinta 10,7 snt/kwh. 60 l/s ja 90 l/s keskiarvo. LTO tarve 6692 h/vuosi. Tuloilma +21 C.

Tuloilman 2663 kwh 5495 kwh 13282 kwh lämmitys Yhteensä 4495 kwh 7002 kwh 13983 kwh Yhteensä 481,00 749,00

11 KONEELLINEN POISTO, TULOILMA KORVAUSVENTTIILEILLÄ ULKOLÄMPÖTILA +28 C LÄHTEVÄN ILMAN LÄMPÖTILA +22 C SISÄÄN TULEVAN ILMAN LÄMPÖTILA +28 C (100m², 42l/s )

12 KONEELLINEN TULO-POISTO PYÖRIVÄLLÄ VIILEÄNTALTEENOTOLLA ULKOLÄMPÖTILA +28 C LÄHTEVÄN ILMAN LÄMPÖTILA +26,6 C SISÄÄN TULEVAN ILMAN LÄMPÖTILA ROOTTORIN JÄLKEEN +22,6 C Jäähdytykseen tarvittava teho 0 W (100m², 42l/s )

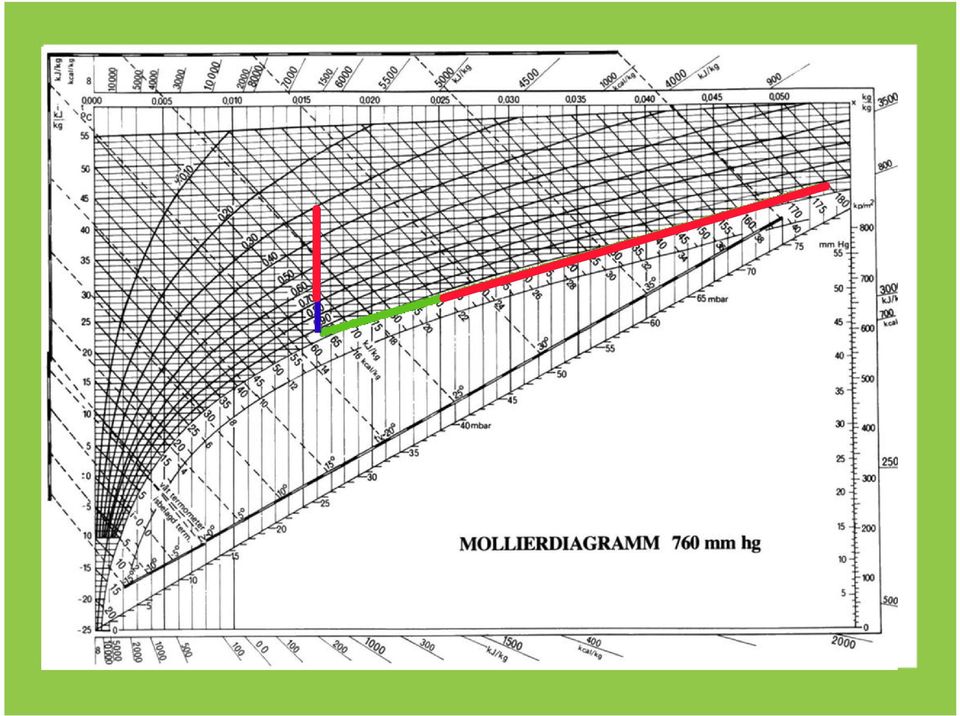

14 CG (Cooling Geo) ilmainen jäähdytys Deep well or ground heat pump hole as source of cold

15 Yleisimmät LTO - tyypit Pyörivä lämmönsiirrin Ristivirta levylämmönsiirrin Yleisimmät

16 Ominaisuuksia Pyörivä lämmönsiirrin Ristivirta levylämmönsiirrin Yleisimmät LTO hyötysuhde n. 80% LTO vuosihyötysuhde n. 73% Kosteudensiirtohyötysuhde 0-60% Entalpiahyötysuhde yli 100% LTO hyötysuhde n. 60% LTO vuosihyötysuhde n. 52% Kosteudensiirtohyötysuhde 0% Entalpiahyötysuhde n. 60%

73% Kosteudensiirtohyötysuhde 0-60% Entalpiahyötysuhde yli 100% LTO

17 Enervent only A-class certificate in Finland Föreskrifter

18 Ristivirta siirtimen vuosihyötysuhde Sisäänsyöttötiedot: Sisälämpötila 21,0 C LTOn tulopuolen lämpötilahyötysuhde 60,0 % Sisäänpuhalluslämpötila 21,0 C Ilmanvaihtokoneen ilmavirtojen suhde (tulo/poisto) 1 - Jäätymissuoja 5,0 C Poistoilmavirtojen suhde (kone / koko rakennus) 1 - Lämmityskauden raja 21,0 C Poiston lämpötilahyötysuhde 60,0 % Tulokset: Helsinki LTO:n tuloilman vuosihyötysuhde 56,6 % Perinteinen hyötysuhde LTO:n poistoilman vuosihyötysuhde 56,6 % Ilmanvaihdon vuosihyötysuhde 56,6 % Koko rakennuksen ilmanvaihdon hyötysuhde D2:n kerroin 0,94 %

koko rakennus) 1 - Lämmityskauden raja 21,0 C Poiston lämpötilahyötysuhde 60,0 % Tulokset: Helsinki LTO:n tuloilman vuosihyötysuhde 56,6 %

19 Vastavirtasiirtimen vuosihyötysuhde Sisäänsyöttötiedot: Sisälämpötila 21,0 C LTOn tulopuolen lämpötilahyötysuhde 76,0 % Sisäänpuhalluslämpötila 21,0 C Ilmanvaihtokoneen ilmavirtojen suhde (tulo/poisto) 1 - Jäätymissuoja 5,0 C Poistoilmavirtojen suhde (kone / koko rakennus) 1 - Lämmityskauden raja 21,0 C Poiston lämpötilahyötysuhde 76,0 % Tulokset: Helsinki LTO:n tuloilman vuosihyötysuhde 66,3 % Perinteinen hyötysuhde LTO:n poistoilman vuosihyötysuhde 66,3 % Ilmanvaihdon vuosihyötysuhde 66,3 % Koko rakennuksen ilmanvaihdon hyötysuhde D2:n kerroin 0,87 %

koko rakennus) 1 - Lämmityskauden raja 21,0 C Poiston lämpötilahyötysuhde 76,0 % Tulokset: Helsinki LTO:n tuloilman vuosihyötysuhde 66,3 %

20 Pyörivän siirtimen vuosihyötysuhde Sisäänsyöttötiedot: Sisälämpötila 21,0 C LTOn tulopuolen lämpötilahyötysuhde 76,0 % Sisäänpuhalluslämpötila 21,0 C Ilmanvaihtokoneen ilmavirtojen suhde (tulo/poisto) 1 - Jäätymissuoja -10,0 C Poistoilmavirtojen suhde (kone / koko rakennus) 1 - Lämmityskauden raja 21,0 C Poiston lämpötilahyötysuhde 76,0 % Tulokset: Helsinki LTO:n tuloilman vuosihyötysuhde 75,8 % Perinteinen hyötysuhde LTO:n poistoilman vuosihyötysuhde 75,8 % Ilmanvaihdon vuosihyötysuhde 75,8 % Koko rakennuksen ilmanvaihdon hyötysuhde D2:n kerroin 1,00 %

/ koko rakennus) 1 - Lämmityskauden raja 21,0 C Poiston lämpötilahyötysuhde 76,0 % Tulokset: Helsinki LTO:n tuloilman vuosihyötysuhde 75,8

21 Vedenlämmitys + tukilämpö ivkanavaan + aurinkokeräilijä

22 Yhdistetty hybriditalojärjestelmä LTO m2 taloon Takka, aurinkokeräilijä + pyörivä lämmönsiirrin
