1 Energiakaivot Tärkeä osa lämpöpumppualan liiketoimintaa SULPU - Lämpöpumppu seminaari Tomi Mäkiaho 1 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

2 AGENDA Rototec yrityksenä Energiakaivot Lämmöntarve ja - tuotto RAKENNAMME TULEVAISUUTTA. YHDESSÄ. Hybridiesimerkkejä 2 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

3 TIETOA MEISTÄ Toimitamme geoenergiakenttiä lämmitys- ja viilennystarpeisiin erityisesti suurille kiinteistöille ja teollisuudelle. Lisäksi tarjoamme konsultointipalveluita geoenergiaprojekteihin. Palvelumme kattavat kaiken geoenergiaratkaisuihin liittyvästä konsultoinnista maaperätutkimukseen ja asennukseen. 3 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

4 ROTOTEC LUKUINA M porattua energiakaivoa Pohjoismaissa liikevaihto työntekijää nykyaikaista porausyksikköä Geoenergialla on vakaa asema nykypäivän ja tulevaisuuden kestävässä yhteiskunnassa. Ottamalla energiaa talteen ja vähentämällä sen kulutusta säästämme sekä rahaa että ympäristöä. 4 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y. R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

5 Rototec Pohjoismaissa Rototec on suurten kiinteistöjen markkinajohtaja ja halutuin kumppani kaikilla kohdemarkkinoillaan. Toimimme Suomessa, Ruotsissa ja Norjassa. Käytössämme on Euroopan suurin geoenergian porauslaitekanta. 5 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

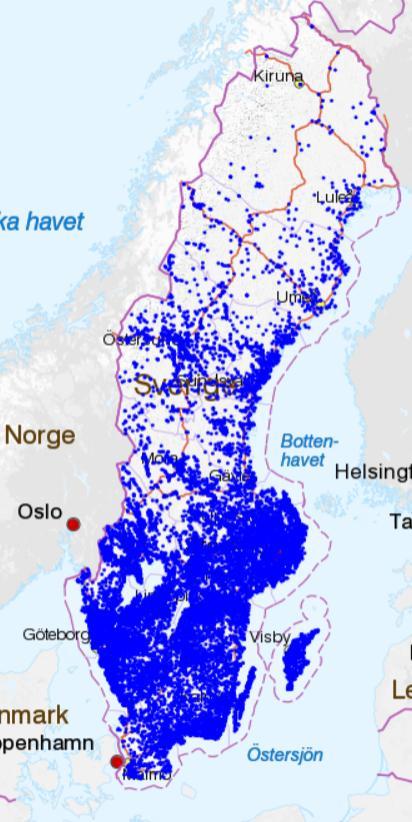

6 Geoenergia Ruotsissa Yli porattua kaivoa! 6 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

7 Energiakaivot 7 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y. R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

8 Energiakaivot Maalämpöpumppu voi olla rakennuksen päälämmitysmuoto Vapaaviilennys on erityisen edullista Energiakaivoja voi käyttää tunti-, päivä-, viikko- tai kausivarastoina 8 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

9 Ilmaista jäähdytystä Energiakaivon keskilämpötila on yleensä 0 8 C. Keruupiirin nestettä voidaan hyödyntää jäähdytyksen lähteenä Samalla maahan varastoituu lämpöenergiaa. Jäähdytyksen ainoa kustannus on kiertopumpun kuluttama sähkö. +1 C +4 C +15 C +10 C 9 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

10 Lämmöntarve ja - tuotto 10 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y. R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

11 Kerrostalo 4000 m tai 1980 luvun lähiörakentamista Ominaiskulutus ~175 kwh/m 2 /vuosi Ilmanvaihto: koneellinen poisto ~60 asuntoa Kuva: Kuvituskuva 11 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

12 Lämmitystarve Normeerattu energiatarve 700 MWh / vuosi Mitoitus 240 kw (-26 C) Lämmin käyttövesi 300 kw 550 MWh 150 MWh 12 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

13 Väite Kesällä lämpöä on enemmän tarjolla kuin tarvitaan 13 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

14 Kaukolämpö +1 MWh = kw = 45 Kesällä energia edullista Talvella energia kalliimpaa +1 MWh = 24 Perusmaksu määräytyy koko vuodeksi kylmimmän päivän mukaan Lämpölasku ~ /v 14 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

15 Esimerkki hintarakenteesta Jätettä poltetaan ympäri vuoden Kivihiili on edullista perusenergiaa Kaasua ja öljyä käytetään huipputehoihin Aluelämpölaitokset, öljy, 110 /MWh Maakaasu, 60 /MWh Kivihiili, 40 /MWh Jätteenpoltto 0 /MWh Verkosto x /kw Hinnat esimerkinomaisia. Tarkoitus on kuvata eri tuotantotapojen ja polttoaineiden merkitystä hinnan muodostukseen. 15 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

16 Oslon kaukolämpö Jätteenpoltto Lämpöpumput Sähkö Bioöljy Nesteytetty maakaasu Kevyt polttoöljy 16 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

17 Kerrostalon PILP Poistoilman lämmöntalteenotto Kaukolämpö 400 MWh Säästö /v 300 MWh 17 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

18 Kerrostalon hybridiratkaisu Poistoilman lämmöntalteenotto Energian lataus kaivoihin Energiakaivot Sähkökattila huippuihin 400 MWh Säästö /v 300 MWh 18 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

19 Hybridiesimerkkejä 19 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y. R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

20 20 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y. Hotelli Koli VILP + MLP

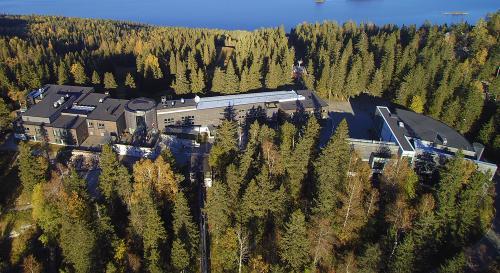

21 Hotelli Koli Luonnonpuisto Öljyn kulutus litraa vuodessa Tontilla tilaa 38 energiakaivolle Maalämpö Ilma-vesi lämpöpumput - Riskit pienevät. Se on kestävän kehityksen mukainen energiaratkaisu. Timo Tanninen, Metsähallituksen Luontopalvelujen luontopalvelujohtaja 21 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

22 Hotelli Koli MLP käytössä kun ulkona on pakkasta VILP käytössä muina aikoina 1100 MWh 400 MWh 22 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

23 Xylem tehdaskiinteistöt Hukkalämpö ja energiakaivovarasto 23 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

24 Korkealämpötilainen porakaivovarasto Hight Temperature Borehole Thermal Energy Storage HT-BTES Ladataan tuotannon hukkalämmöllä kesällä Käytetään talvella Emmaboda, Ruotsi 24 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

25 25 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y. Leif Rydell, Xylem Energiakaivot 140 x 150 m

26 Periaatekuva Emmaboda Lataus 3800 MWh Purku 2600 MWh Kuva periaatteellinen. Tehot ja energiajakauma ovat esimerkinomaisia. 26 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

27 Kesän lämmönlähteet Merivesi Esim. Helen Kruunuvuorenranta Kesäilma Nestejäähdyttimet Aurinko Keräimet, piha- tai kenttäsulatus Saatavuus, hinta, teho, energia 27 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.

28 Energiakaivot Maalämpöpumppu voi olla rakennuksen päälämmitysmuoto Vapaaviilennys on erityisen edullista Energiakaivoja voi käyttää tunti-, päivä-, viikko- tai kausivarastoina 28 R O T O T E C - Y O U R E N E R G Y. B E S T E N E R G Y.
