1 ILPO Comfort POISTOILMALÄMPÖPUMPPU AINUTLAATUINEN UUTUUS ENEMMÄN KUIN LÄMPÖPUMPPU: PIENEMMÄLLÄ INVESTOINNILLA MAALÄMMÖN TEHO RAKENNUKSEN JA KÄYTTÖVEDEN LÄMMITYS POISTO- TAI TULO-POISTO -ILMANVAIHTO LÄMPIMÄN KODIN TOIMIVA SYDÄN

2 Helposti toteutettava tehokas ja taloudellinen pientalon lämmitysjärjestelmä ILPO Comfort asennetaan tekniseen tilaan kuten tavanomainen poistoilmalämpöpumppu, mutta sen kapasiteetti on huomattavasti suurempi ja sillä saadaan huippuluokan energiansäästöt. Jopa 6,5 kw:n lämmitysteho ja korkea lämpökerroin antavat suurimmat energiansäästöt sekä ylivertaisen kokonaisratkaisun. Matalat energiakustannukset on käytettävissä ilman maalämpöjärjestelmän vaatimaa poraamista ja kaivamista. Täydellinen lämmitysjärjestelmä, joka on suunniteltu kattamaan koko asunnon lämmitysenergian tarve. Kaikki lämpö ja lämmin vesi saadaan lämpöpumpusta lähes jokaisena vuoden päivänä. Perusperiaate on hyvin yksinkertainen. Lämpöpumppu siirtää ilmastoinnin poistoilman lämpöenergiaa veteen ja lämmittää sillä sekä talon, tuloilman että käyttöveden. Jäteilma viilenee jopa -15 C:een, mikä merkitsee suurta energiamäärää. ILPO Comfortissa on myös kierroslukusäädettävä kompressori, joka seuraa todellista lämmöntarvetta. Lämpöpumpun kompressori tuottaa talon vaatiman lämmöntarpeen täsmällisesti joka hetki, mikä parantaa energiatehokkuutta. Sisälämpötilan säätely ottaa automaattisesti huomioon kaikki lisälämmön lähteet, kuten esimerkiksi auringonsäteilyn ja kodinkoneet. Lämpöpumppu vähentää siis toimintaansa, kun lämpöenergiaa on saatavilla muualta, mutta ylläpitää kuitenkin oikeaa lämpötilaa talossa. Järjestelmä on täysin legionellabakteerilta suojattu, koska hanavesi lämmitetään vasta, kun se johdetaan vesivaraajan lämmönsiirrinkierukan läpi käytettäväksi. Ilmastointijärjestelmä, joka käsittää poistoilmanvaihdon ja ILPO T-1 Econo -tuloilmalaitteen, luo parhaan mahdollisen ilmanlaadun asunnossa. Lisäksi järjestelmä vähentää homeja radonongelmien mahdollisuutta. ILPO Comfort on helppo asentaa suurimpaan osaan moderneista taloista. Peruskorjattavassa talossa, jossa on vesiperusteinen lämmitysjärjestelmä ja koneellinen poistoilmanvaihto, se on useimmiten taloudellisin vaihtoehto. Poistoilmalämpöä omakotitalossa Lämpöpumppu lämmittää sekä talon että käyttöveden. Ulkoilma tulee asuntoon peruskorjauksessa FRESH-venttiilien kautta tai esilämmitettynä ILPO T-1 Econo -järjestelmän kautta. Poistoilma johdetaan poistoventtiilien avulla lämpöpumppuun. Huoneenlämpöinen poistoilma kulkee lämpöpumpun tehokkaan höyrystimen läpi ja luovuttaa lämpöenergiaa. Keittiötuulettimella on oltava järjestelmästä erillinen jäteilman poistokanava. Ulkoilma Kiertoilma Jäteilma Poistoilma Tuloilma Freshventtiili ILPO T-1 -TULOILMALAITE ILPO COMFORT TAKKA Uudisrakennuksessa Lämmin ja suodatettu tuloilma tuodaan huoneisiin ILPO T-1 Econo -tuloilmalaitteella. ILPO Comfortissa on suora liitosvalmius ILPO T-1 Econo -tuloilmayksikköön. Saneerauksessa Tuloilman voi järjestää myös FRESH-korvausilmaventtiileillä, mikä vähentää jälkikäteen hankalia kanavavetoja. Laite ottaa silloinkin lämmön poistoilmasta talteen.

3 Lämpöpumppu toimii kompressorin avulla. Huoneilmasta vapautuva energia johdetaan kompressorin avulla kiertoveteen, joka johdetaan joko lämpöpattereihin, lattialämmitykseen tai vaihtoventtiilin kautta lämpimäksi käyttövedeksi lämminvesivaraajaan. Lämmityskustannukset ILPO Comfortin lämmityskustannukset ovat noin kolmas osa vastaavan sähkölämmitteisen talon kuluista. Niitä voi verrata pienen maalämpöpumpun kustannuksiin. Laitteen lämmitysteho Hyödyksi saatava lämmitysteho riippuu monesta muuttujasta kuten esim. ilmanvirtauksen määrästä, huoneilman lämmöstä, ilmankosteudesta jne. Esimerkkinä voidaan käyttää 6 dm³/s ilmanvirtaa, sisäilman lämpönä 2 C ja ilmankosteutena 37 % Rh. Tyypillinen poistoilmapumppu jäähdyttää ilman noin 5- asteiseksi (15 asteen jäähdytys verrattuna huoneenlämpöön), jolloin ilman tehoksi tulee noin 1,2 kw ja lämpötehoksi noin 1,8 kw. ILPO Comfortilla voidaan sen sijaan jäähdyttää ilma jopa -15 asteeseen (3 35 asteen jäähdytys verrattuna huoneenlämpöön). Pelkästään ilman jäähdyttäminen antaa tällöin hieman yli kaksinkertaisen tehon (vihreä käyrä diagrammissa). Tähän lisätään vielä ilman kuivaamisesta eli ilman vesisisällöstä saatava lämpöenergia (musta käyrä). Kokonaisteho kasvaa kosteuden poistosta saatavan energiahyödyn verran (sininen käyrä) ja antaa merkittävästi kasvaneen kokonaistehon (punainen käyrä). Kierroslukuohjaus ILPO Comfortissa on kierroslukuohjattava scroll-kompressori, joka antaa tarvittaessa erittäin suuren maksimitehon. Kun maksimitehoa ei tarvita, lasketaan kompressorin teho todelliselle tarvetasolle, joka vastaa valtaosaa käyttöajasta. Kierroslukuohjatulla kompressorilla saavutetaan taloudellisesti korkea höyrystinlämpötila ja matala nestepuolen lämpötila, eli saatava lämmitysteho on korkeampi suhteessa sen sähkönkulutukseen. - Järjestelmän ilmaus ja veden täyttö - Poistoilman tehonsäätö Käyttö ja huolto Halutun sisälämpötilan asettaminen on ainoa toimenpide, jonka käyttäjä joutuu itse tekemään. Laitteessa on mm. lomatoiminto, jolla voidaan helposti vaikuttaa lämmitykseen ja sitä kautta energian kulutukseen kokonaistarpeen mukaan. Suodatin puhdistetaan säännöllisesti, ja ILPO Comfort ilmoittaa, milloin puhdistus pitää tehdä. kw 6, 5, 4, 3, 2, 1, COP 6, 5, 4, 3, Lämmitysteho CE5 (6 l/s, +2 C, Rh 37 %) Kosteuden poistumisesta saatu lämmitysteho Kokonaisantoteho Poistoilmasta saatu kokonaisteho Poistoilman viilenemisestä saatu lämmitysteho Jäteilman lämpötila Lämmityskerroin ja -teho CE5 Lämmityskerroin (COP) Keskiarvo Lämmitysteho kw 6, 5, 4, 3, Mitoitus Rakennuksen lämmitystehon tarve koostuu ulkovaipan ja ilmanvaihdon lämpöhäviöistä, vuodoista ja käyttöveden lämmityksestä. Lämpöpumpulla suositellaan katettavaksi n. 7 % huipputehon tarpeesta (osatehomitoitus), ja vain kylmimpinä päivinä tarvitaan sähkövastusta apuna. Asennus ILPO Comfort asennetaan kuten tavallinen poistoilmapumppu. Se tarvitsee ilmanvaihtojärjestelmän kanavistoineen sekä vesiperusteisen lämmitysjärjestelmän, jotta se voidaan asentaa. - Mitat: leveys 6 cm, syvyys 62 cm, korkeus 21 cm - Vesikiertoinen lämmitys, kylmä- ja lämminvesi: putkiliittimet 22 mm - Poisto- ja jäteilma: kanavaliitännät 16 mm - Sähköliitäntä 2, 1, COP 7, 6, 5, 4, 3, 2, 1, Ottoteho Vaihtuva taajuusalue Hz Lämmityskerroin ja -teho CE65 Lämmitysteho Lämmityskerroin (COP) Keskiarvo Ottoteho Vaihtuva taajuusalue Hz 2, 1,, kw 7, 6, 5, 4, 3, 2, 1,,

4 Markkinoiden paras hyötysuhde -15 C +21 C +5 C +21 C JäteilmaPoistoilma JäteilmaPoistoilma 5 6,5 kw 1,5 2 kw Tavallinen poistoilmalämpöpumppu Mitat ja suoritusarvot 6 62 CE5/CE65 = varaajalla CE5L/CE65L = ilman varaajaa Jäteilma Poistoilma CE5/65 CE5L/65L CE65 16 m² 2 m² CE5 12 m² 18 m²

5 Paine-ero Pa ILPO COMFORTIN POISTOILMAVIRTA 16 V 18 V 2 V 25 V 23 V 14 V 155 V 1 V 11 V 12 V 135 V 8 V 6 V Kokonaisteho W KIERTOVESIPUMPUN TUOTTO Asento max (aina käytössä) ILPO T-1 ECONO -TULOILMALAITE Ulkoilma 16 Tuloilma ILPO COMFORTIN TEHONKULUTUS 16 V 18 V 2 V 25 V 23 V 25 6 V 8 V 1 V 11 V 12 V 135 V 14 V 155 V Paine (kpa),5,1,15,2,25,3 Vesivirta l/s Kiertoilma Paine-ero Pa V 1 V 8 V 6 V 16 V 155 V 14 V 135 V 12 V ILPO T-1:N TULOILMAVIRTA 18 V 2 V 25 V 23 V Kokonaisteho W ILPO T-1:N TEHONKULUTUS V 18 V 2 V 25 V 23 V V 8 V 1 V 11 V 12 V 135 V 14 V 155 V

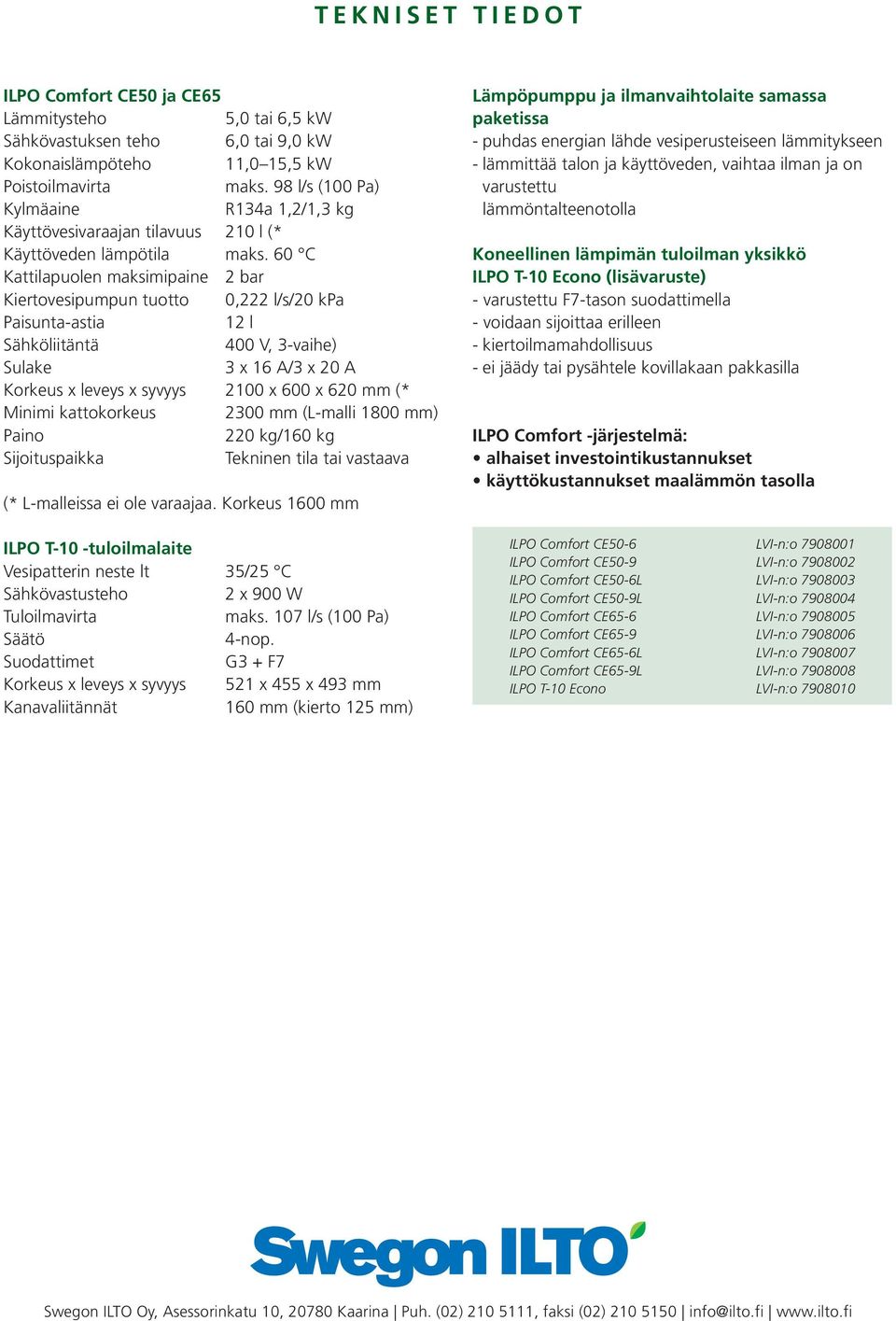

6 TEKNISET TIEDOT ILPO Comfort CE5 ja CE65 Lämmitysteho 5, tai 6,5 kw Sähkövastuksen teho 6, tai 9, kw Kokonaislämpöteho 11, 15,5 kw Poistoilmavirta maks. 98 l/s (1 Pa) Kylmäaine R134a 1,2/1,3 kg Käyttövesivaraajan tilavuus 21 l (* Käyttöveden lämpötilamaks. 6 C Kattilapuolen maksimipaine 2 bar Kiertovesipumpun tuotto,222 l/s/2 kpa Paisunta-astia 12 l Sähköliitäntä 4 V, 3-vaihe) Sulake 3 x 16 A/3 x 2 A Korkeus x leveys x syvyys 21 x 6 x 62 mm (* Minimi kattokorkeus 23 mm (L-malli 18 mm) Paino 22 kg/16 kg Sijoituspaikka Tekninen tila tai vastaava (* L-malleissa ei ole varaajaa. Korkeus 16 mm ILPO T-1 -tuloilmalaite Vesipatterin neste lt 35/25 C Sähkövastusteho 2 x 9 W Tuloilmavirta maks. 17 l/s (1 Pa) Säätö 4-nop. Suodattimet G3 + F7 Korkeus x leveys x syvyys 521 x 455 x 493 mm Kanavaliitännät 16 mm (kierto 125 mm) Lämpöpumppu ja ilmanvaihtolaite samassa paketissa - puhdas energian lähde vesiperusteiseen lämmitykseen - lämmittää talon ja käyttöveden, vaihtaa ilman ja on varustettu lämmöntalteenotolla Koneellinen lämpimän tuloilman yksikkö ILPO T-1 Econo (lisävaruste) - varustettu F7-tason suodattimella - voidaan sijoittaa erilleen - kiertoilmamahdollisuus - ei jäädy tai pysähtele kovillakaan pakkasilla ILPO Comfort -järjestelmä: alhaiset investointikustannukset käyttökustannukset maalämmön tasolla ILPO Comfort CE5-6 LVI-n:o 7981 ILPO Comfort CE5-9 LVI-n:o 7982 ILPO Comfort CE5-6L LVI-n:o 7983 ILPO Comfort CE5-9L LVI-n:o 7984 ILPO Comfort CE65-6 LVI-n:o 7985 ILPO Comfort CE65-9 LVI-n:o 7986 ILPO Comfort CE65-6L LVI-n:o 7987 ILPO Comfort CE65-9L LVI-n:o 7988 ILPO T-1 Econo LVI-n:o 7981 Swegon ILTO Oy, Asessorinkatu 1, 278 Kaarina Puh. (2) , faksi (2) info@ilto.fi
