Energiapuun varastointi Jukka Pekka Luiro. Energiapuun korjuun laatukoulutuspäivä-evo

Transkriptio

1 Energiapuun varastointi Jukka Pekka Luiro Energiapuun korjuun laatukoulutuspäivä-evo

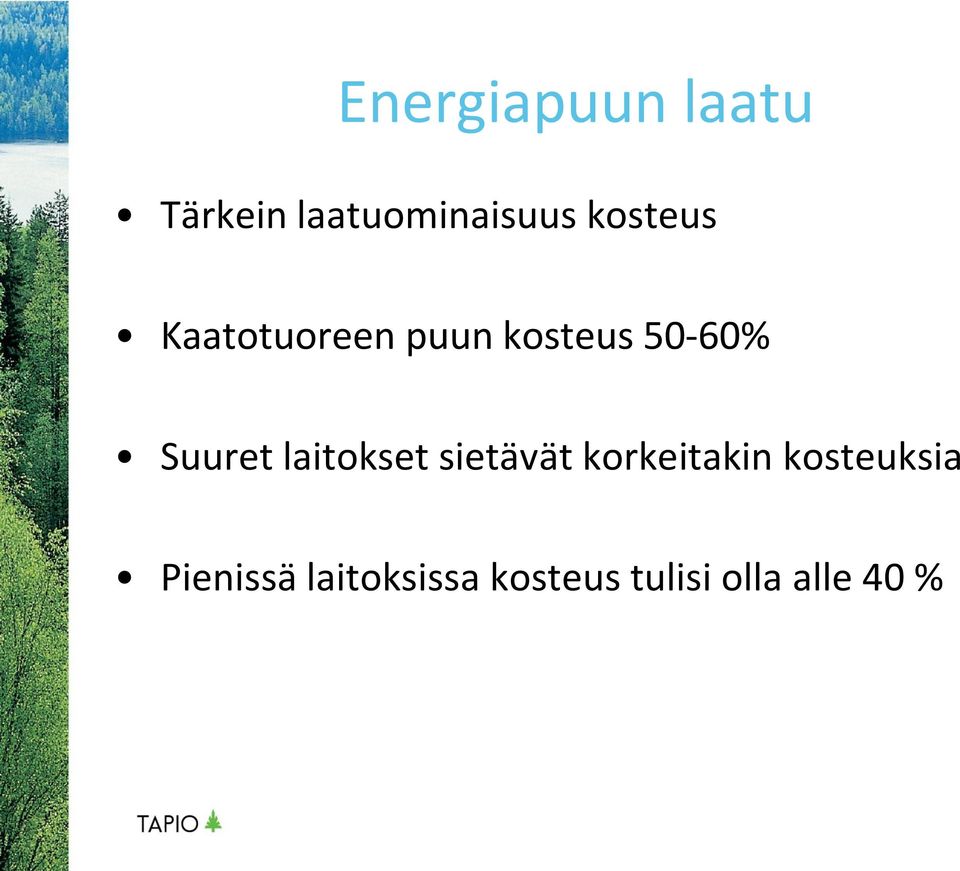

2 Energiapuun laatu Tärkein laatuominaisuus kosteus Kaatotuoreen puun kosteus 50-60% Suuret laitokset sietävät korkeitakin kosteuksia Pienissä laitoksissa kosteus tulisi olla alle 40 %

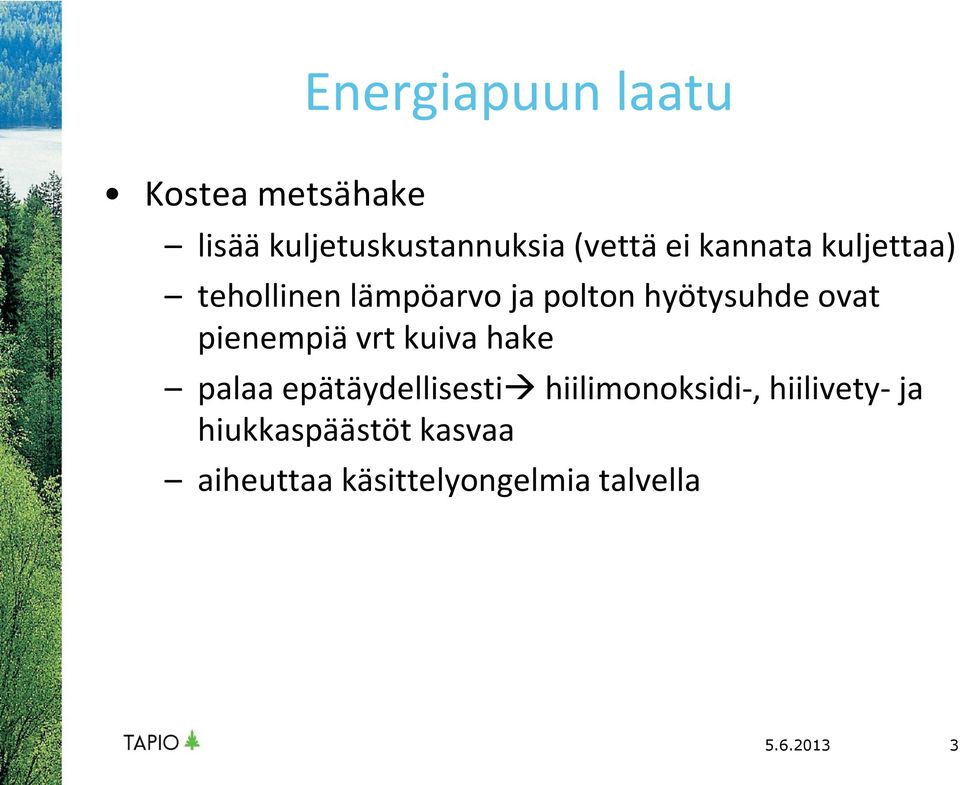

3 Energiapuun laatu Kostea metsähake lisää kuljetuskustannuksia (vettä ei kannata kuljettaa) tehollinen lämpöarvo ja polton hyötysuhde ovat pienempiä vrt kuiva hake palaa epätäydellisesti hiilimonoksidi-, hiilivety- ja hiukkaspäästöt kasvaa aiheuttaa käsittelyongelmia talvella

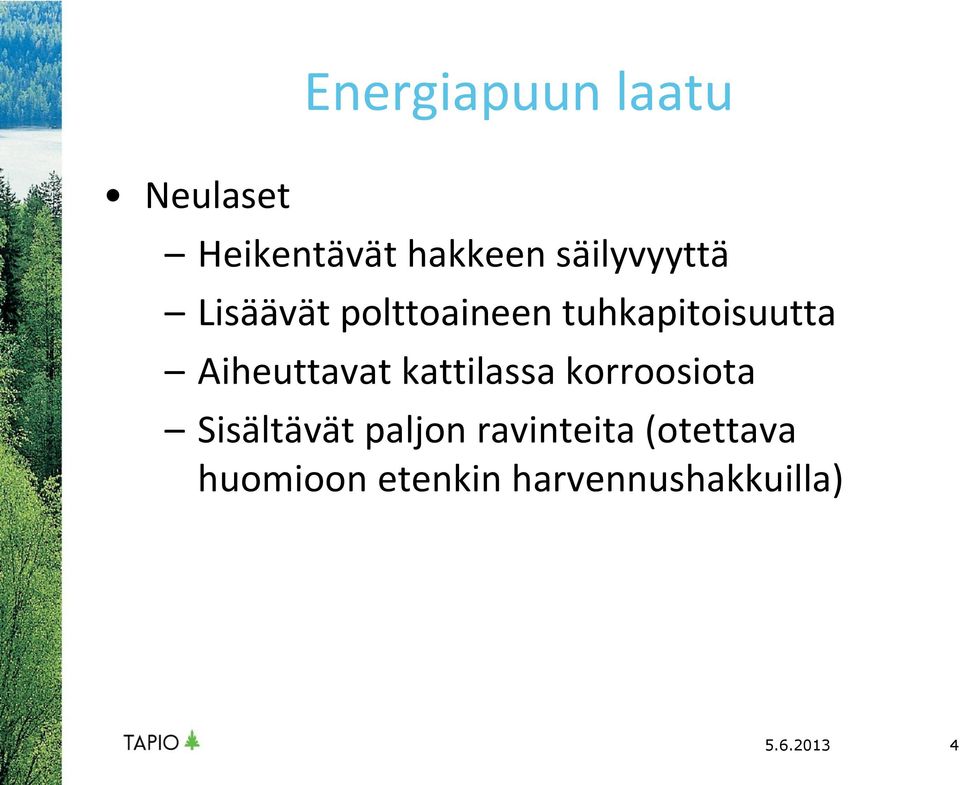

4 Neulaset Energiapuun laatu Heikentävät hakkeen säilyvyyttä Lisäävät polttoaineen tuhkapitoisuutta Aiheuttavat kattilassa korroosiota Sisältävät paljon ravinteita (otettava huomioon etenkin harvennushakkuilla)

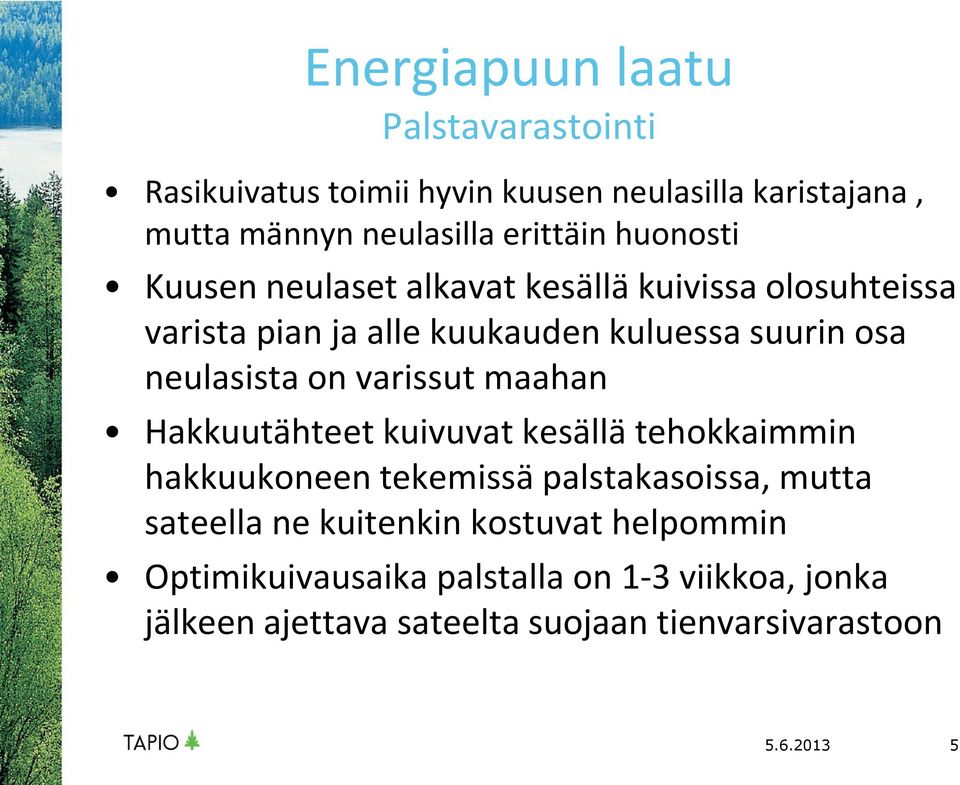

5 Energiapuun laatu Palstavarastointi Rasikuivatus toimii hyvin kuusen neulasilla karistajana, mutta männyn neulasilla erittäin huonosti Kuusen neulaset alkavat kesällä kuivissa olosuhteissa varista pian ja alle kuukauden kuluessa suurin osa neulasista on varissut maahan Hakkuutähteet kuivuvat kesällä tehokkaimmin hakkuukoneen tekemissä palstakasoissa, mutta sateella ne kuitenkin kostuvat helpommin Optimikuivausaika palstalla on 1-3 viikkoa, jonka jälkeen ajettava sateelta suojaan tienvarsivarastoon

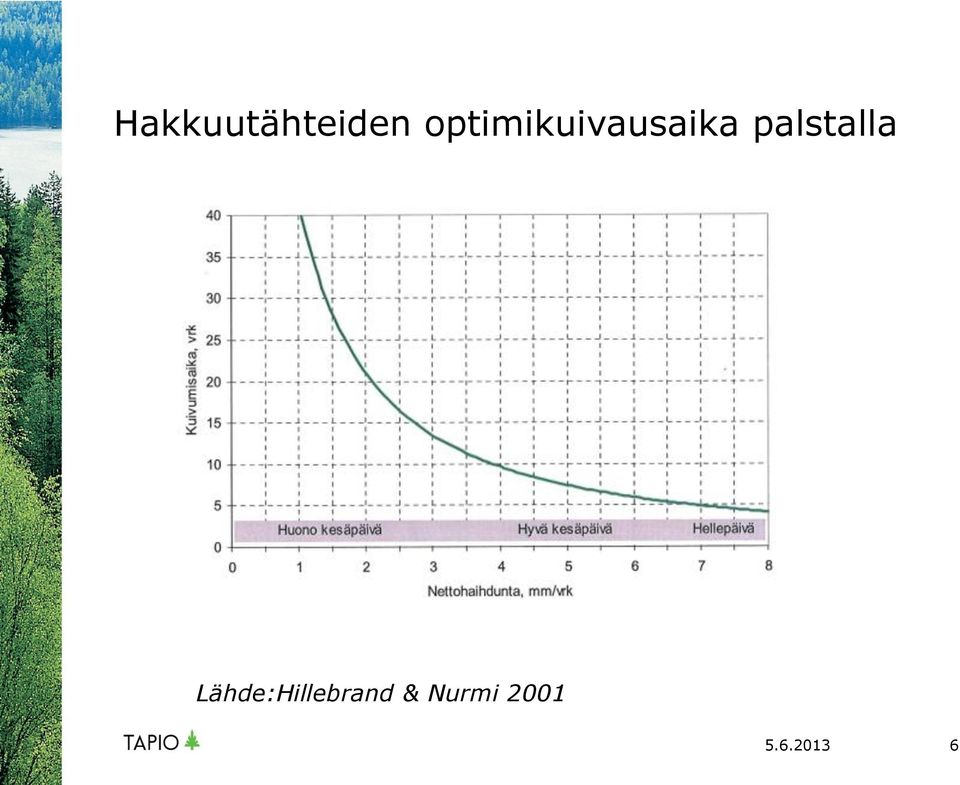

6 Hakkuutähteiden optimikuivausaika palstalla Lähde:Hillebrand & Nurmi

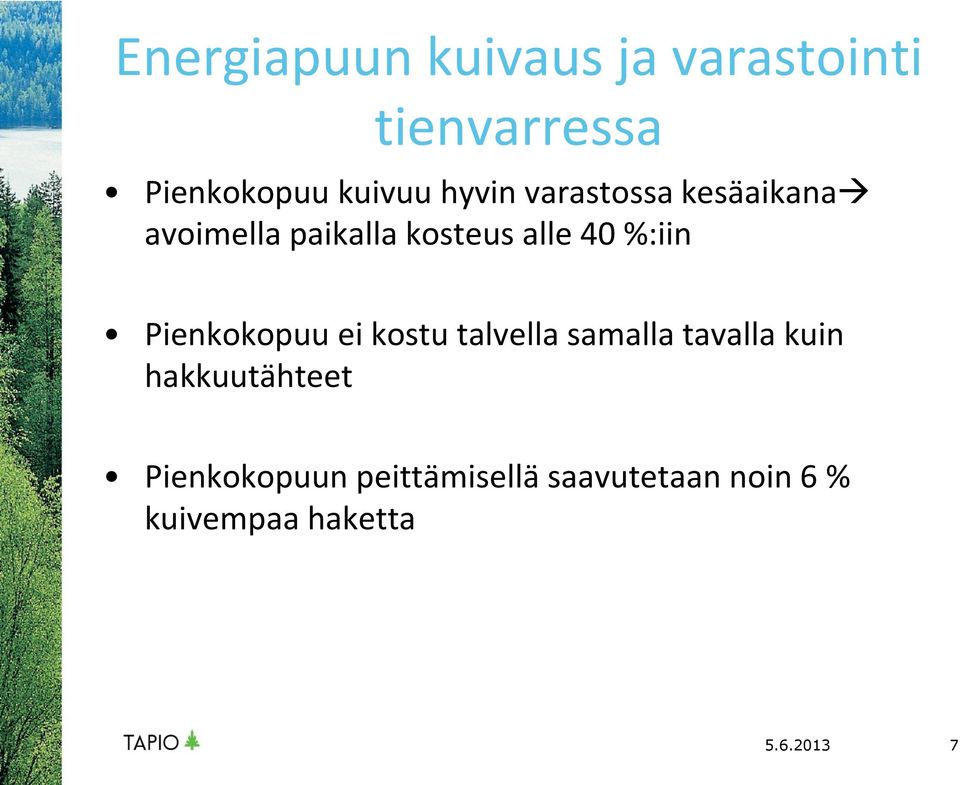

7 Energiapuun kuivaus ja varastointi tienvarressa Pienkokopuu kuivuu hyvin varastossa kesäaikana avoimella paikalla kosteus alle 40 %:iin Pienkokopuu ei kostu talvella samalla tavalla kuin hakkuutähteet Pienkokopuun peittämisellä saavutetaan noin 6 % kuivempaa haketta

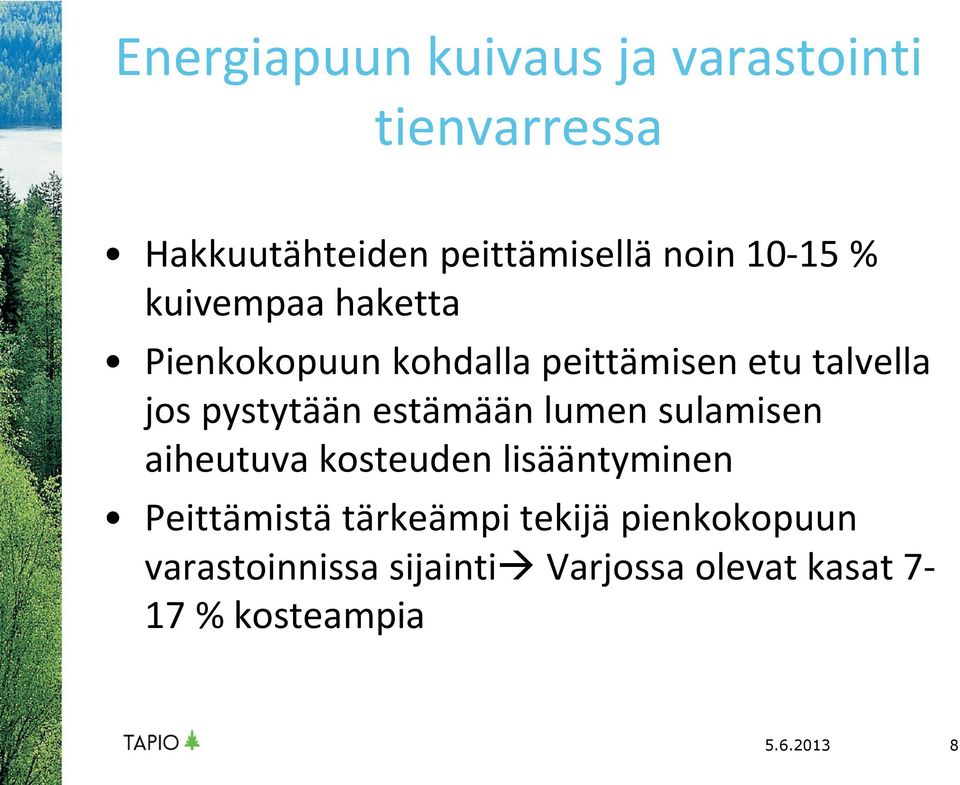

8 Energiapuun kuivaus ja varastointi tienvarressa Hakkuutähteiden peittämisellä noin % kuivempaa haketta Pienkokopuun kohdalla peittämisen etu talvella jos pystytään estämään lumen sulamisen aiheutuva kosteuden lisääntyminen Peittämistä tärkeämpi tekijä pienkokopuun varastoinnissa sijainti Varjossa olevat kasat 7-17 % kosteampia

9 Tienvarsivarastointi Varastoinnin tavoitteena on saavuttaa %:n kosteus Hakkeen laatuun vaikuttavat ratkaisevasti Varaston sijainti Varaston rakenne Peittäminen Hakkeen kulutus on suurinta talvella, jolloin sen kosteus on suurimmillaan

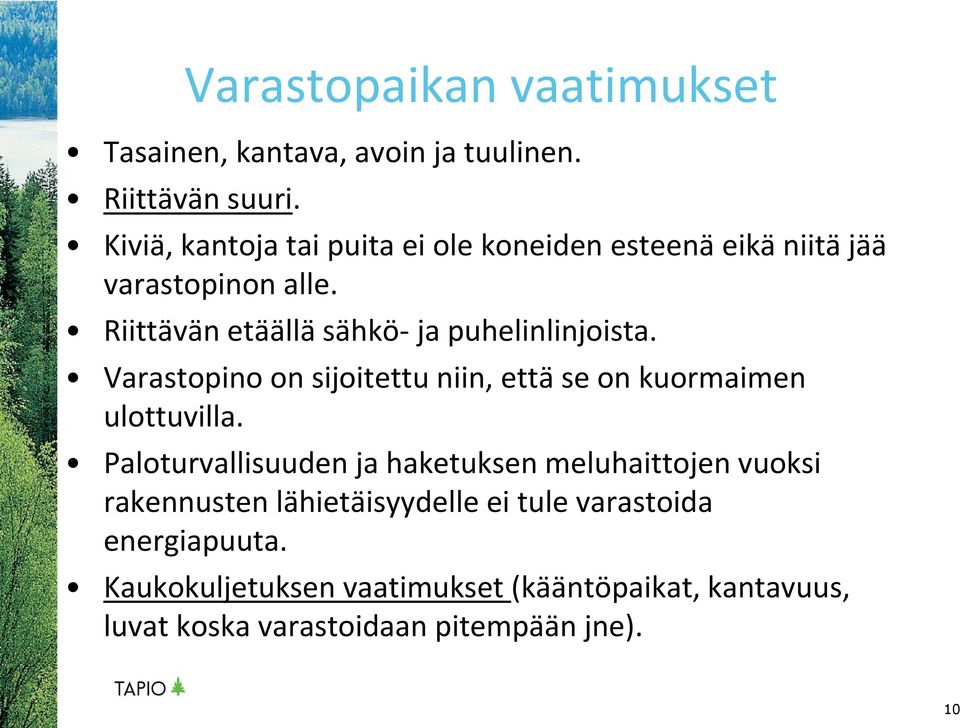

10 Varastopaikan vaatimukset Tasainen, kantava, avoin ja tuulinen. Riittävän suuri. Kiviä, kantoja tai puita ei ole koneiden esteenä eikä niitä jää varastopinon alle. Riittävän etäällä sähkö- ja puhelinlinjoista. Varastopino on sijoitettu niin, että se on kuormaimen ulottuvilla. Paloturvallisuuden ja haketuksen meluhaittojen vuoksi rakennusten lähietäisyydelle ei tule varastoida energiapuuta. Kaukokuljetuksen vaatimukset (kääntöpaikat, kantavuus, luvat koska varastoidaan pitempään jne). 10

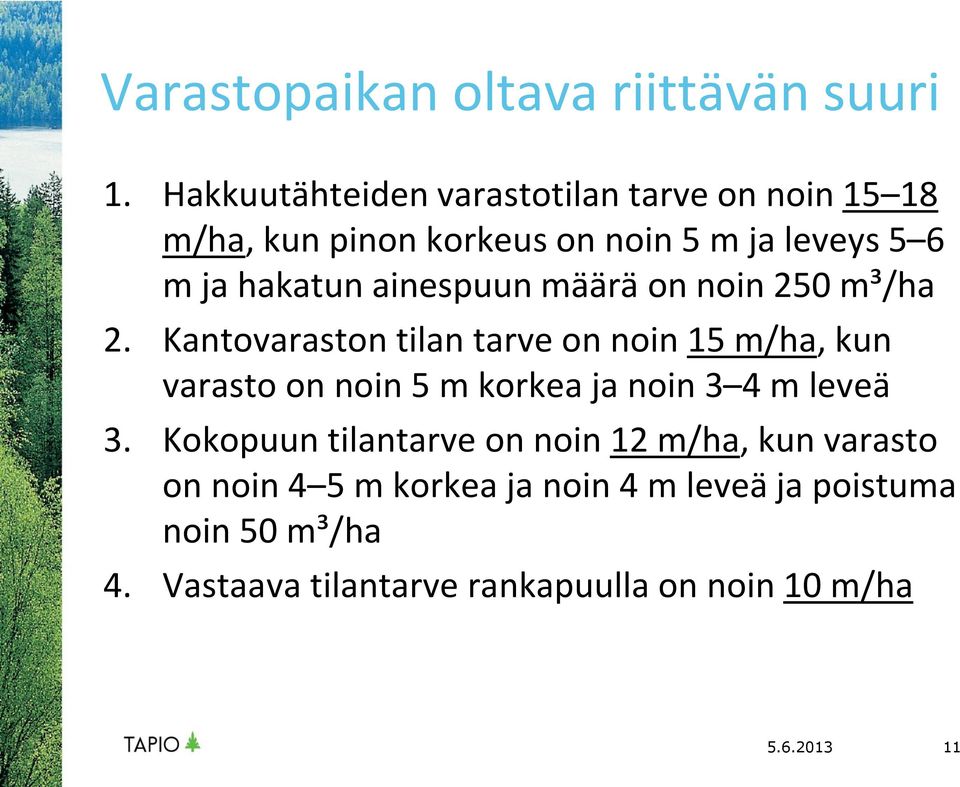

11 Varastopaikan oltava riittävän suuri 1. Hakkuutähteiden varastotilan tarve on noin m/ha, kun pinon korkeus on noin 5 m ja leveys 5 6 m ja hakatun ainespuun määrä on noin 250 m³/ha 2. Kantovaraston tilan tarve on noin 15 m/ha, kun varasto on noin 5 m korkea ja noin 3 4 m leveä 3. Kokopuun tilantarve on noin 12 m/ha, kun varasto on noin 4 5 m korkea ja noin 4 m leveä ja poistuma noin 50 m³/ha 4. Vastaava tilantarve rankapuulla on noin 10 m/ha

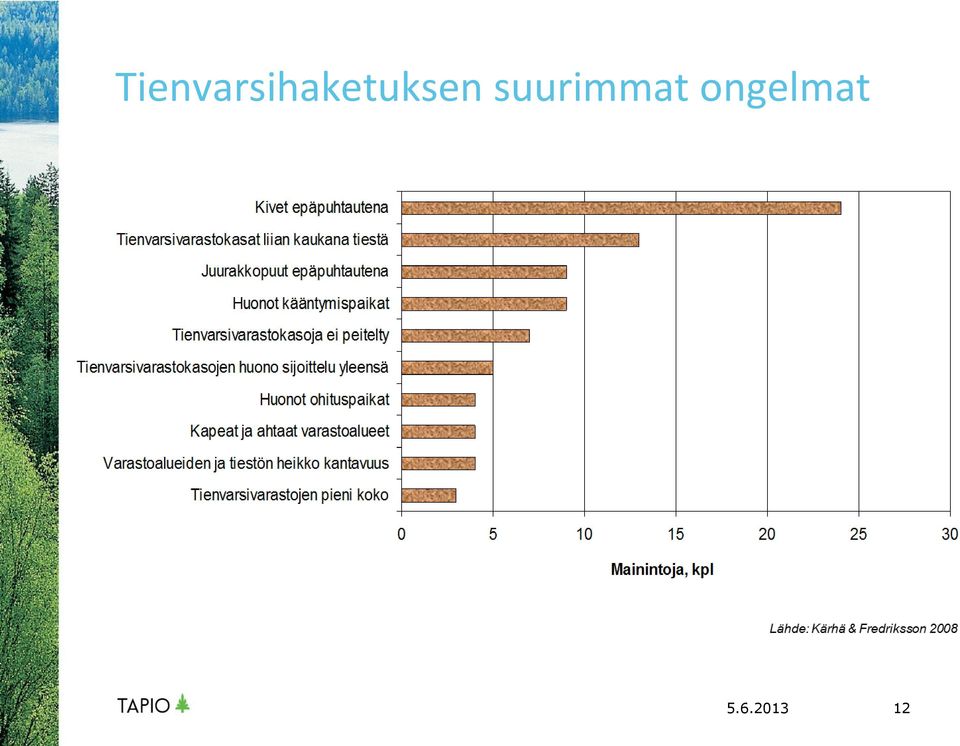

12 Tienvarsihaketuksen suurimmat ongelmat

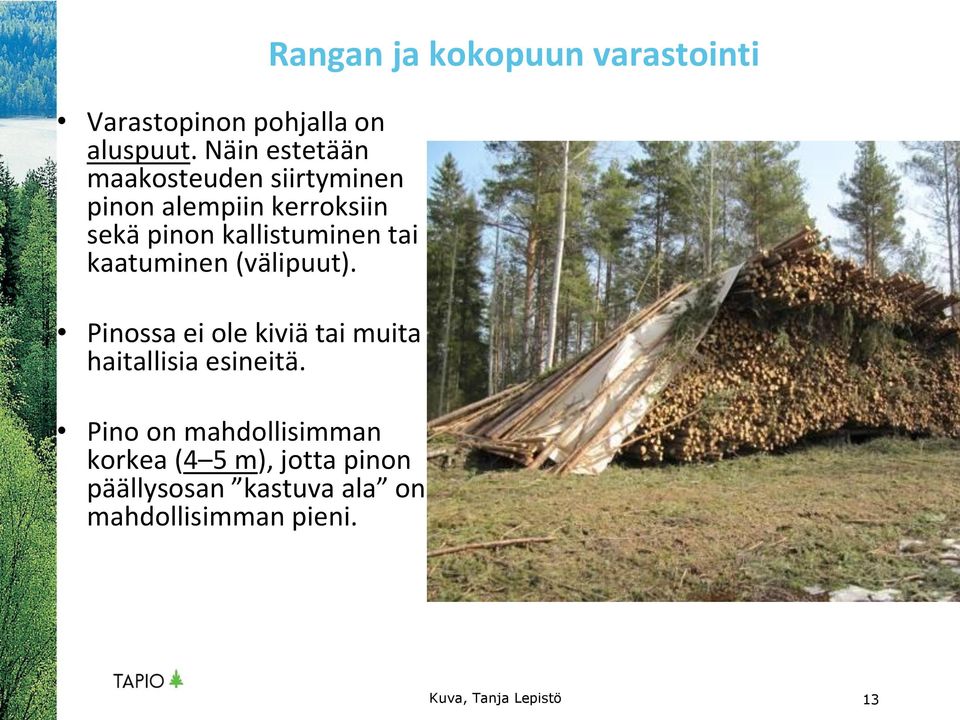

13 Varastopinon pohjalla on aluspuut. Näin estetään maakosteuden siirtyminen pinon alempiin kerroksiin sekä pinon kallistuminen tai kaatuminen (välipuut). Pinossa ei ole kiviä tai muita haitallisia esineitä. Pino on mahdollisimman korkea (4 5 m), jotta pinon päällysosan kastuva ala on mahdollisimman pieni. Rangan ja kokopuun varastointi Kuva, Tanja Lepistö 13

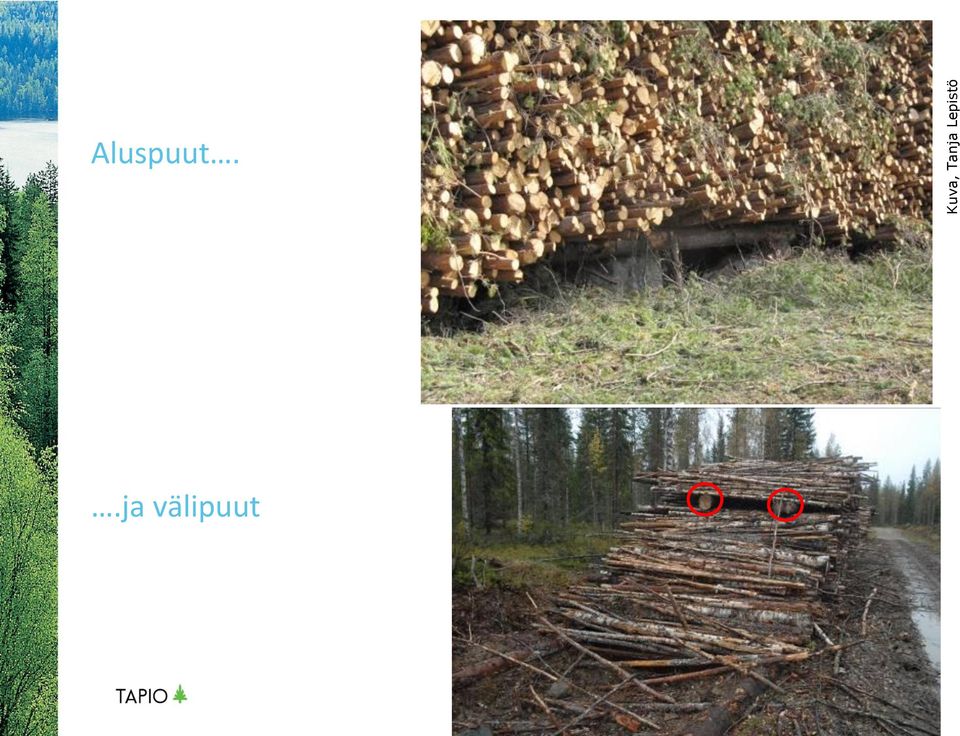

14 Kuva, Tanja Lepistö Aluspuut..ja välipuut

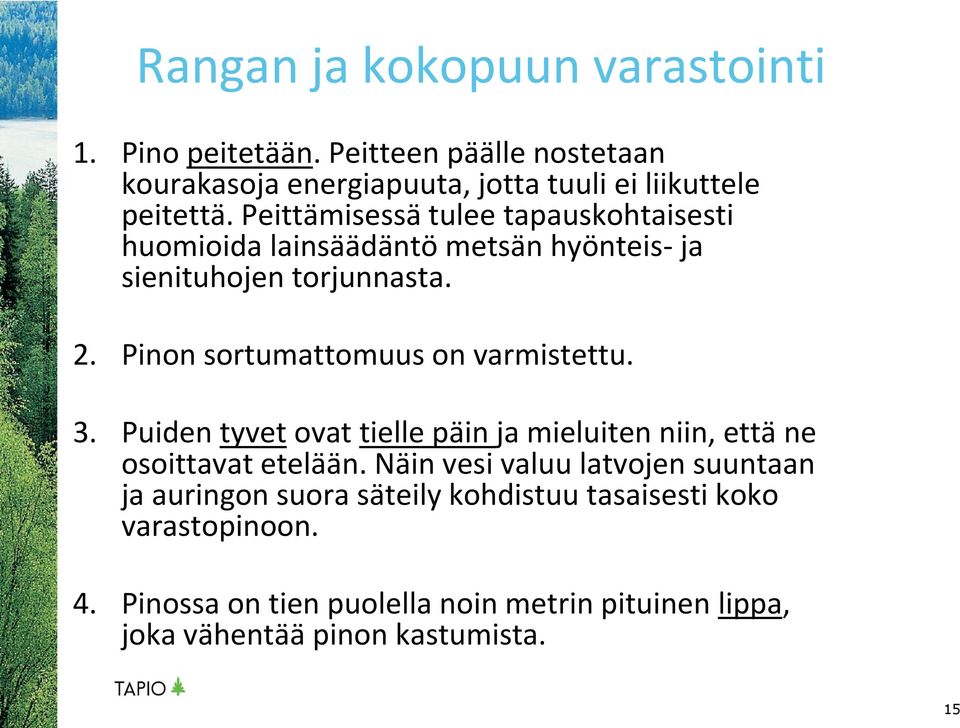

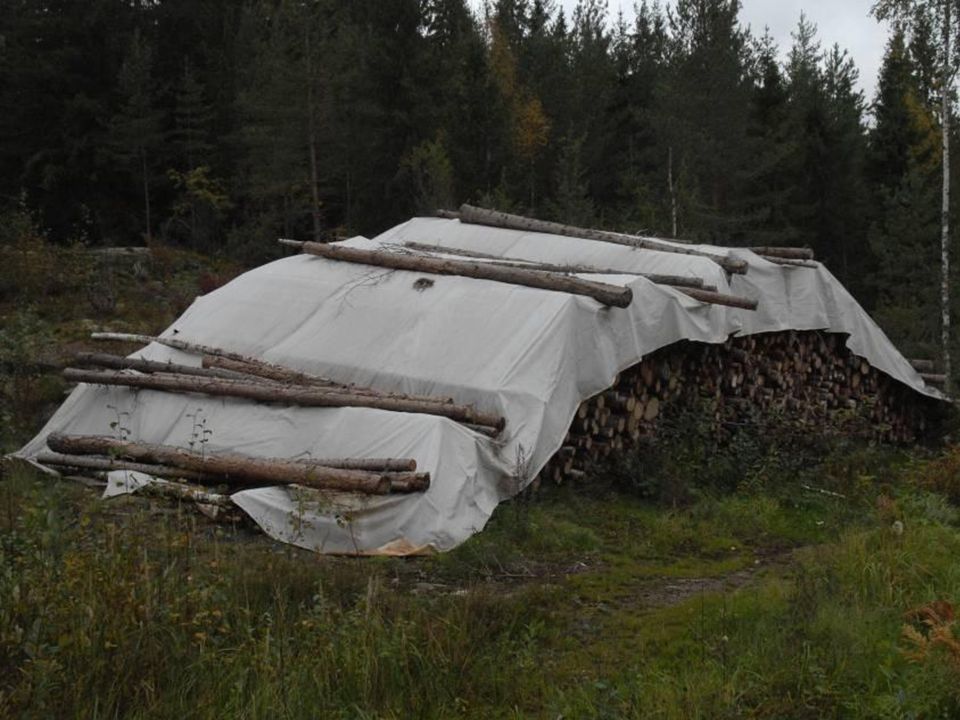

15 Rangan ja kokopuun varastointi 1. Pino peitetään. Peitteen päälle nostetaan kourakasoja energiapuuta, jotta tuuli ei liikuttele peitettä. Peittämisessä tulee tapauskohtaisesti huomioida lainsäädäntö metsän hyönteis- ja sienituhojen torjunnasta. 2. Pinon sortumattomuus on varmistettu. 3. Puiden tyvet ovat tielle päin ja mieluiten niin, että ne osoittavat etelään. Näin vesi valuu latvojen suuntaan ja auringon suora säteily kohdistuu tasaisesti koko varastopinoon. 4. Pinossa on tien puolella noin metrin pituinen lippa, joka vähentää pinon kastumista. 15

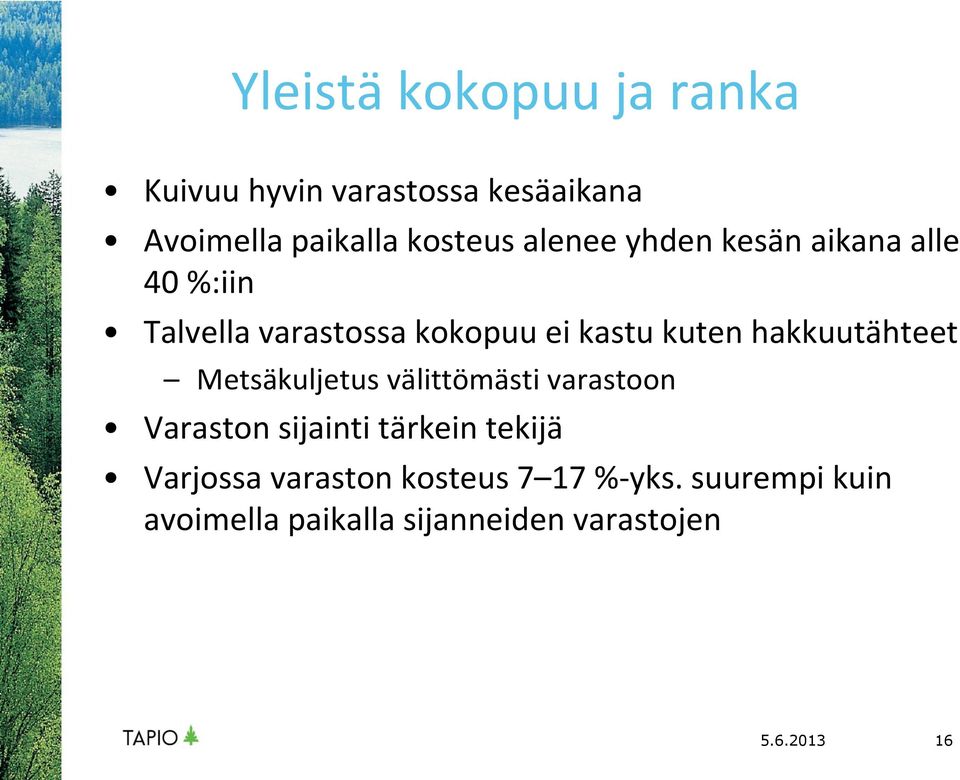

16 Yleistä kokopuu ja ranka Kuivuu hyvin varastossa kesäaikana Avoimella paikalla kosteus alenee yhden kesän aikana alle 40 %:iin Talvella varastossa kokopuu ei kastu kuten hakkuutähteet Metsäkuljetus välittömästi varastoon Varaston sijainti tärkein tekijä Varjossa varaston kosteus 7 17 %-yks. suurempi kuin avoimella paikalla sijanneiden varastojen

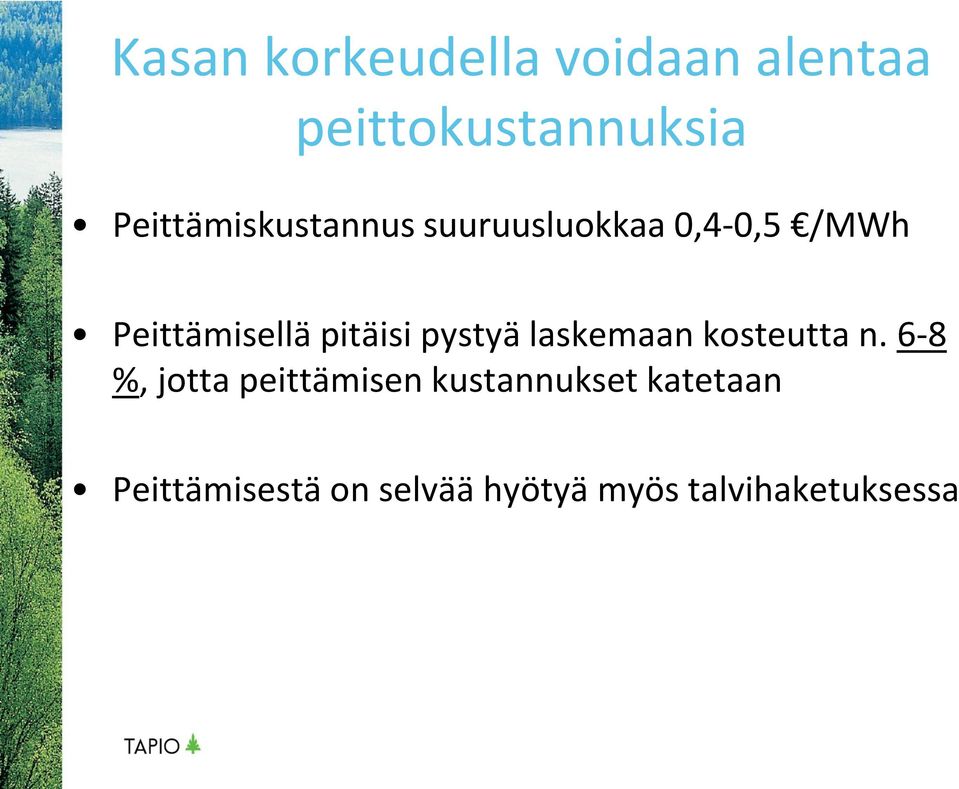

17 Kasan korkeudella voidaan alentaa peittokustannuksia Peittämiskustannus suuruusluokkaa 0,4-0,5 /MWh Peittämisellä pitäisi pystyä laskemaan kosteutta n. 6-8 %, jotta peittämisen kustannukset katetaan Peittämisestä on selvää hyötyä myös talvihaketuksessa

18

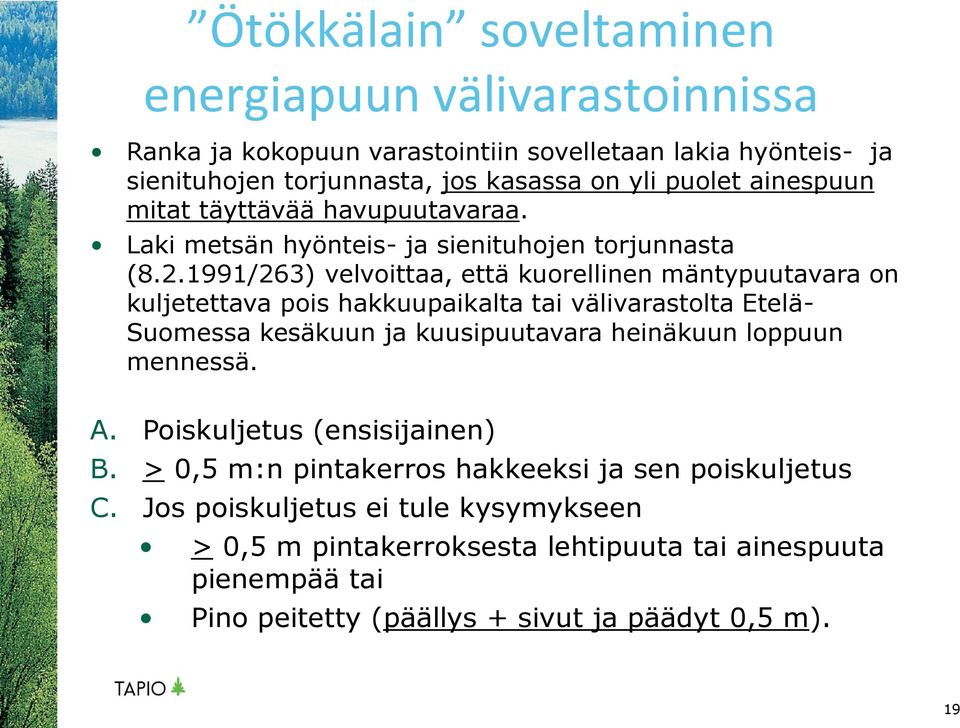

19 Ötökkälain soveltaminen energiapuun välivarastoinnissa Ranka ja kokopuun varastointiin sovelletaan lakia hyönteis- ja sienituhojen torjunnasta, jos kasassa on yli puolet ainespuun mitat täyttävää havupuutavaraa. Laki metsän hyönteis- ja sienituhojen torjunnasta ( /263) velvoittaa, että kuorellinen mäntypuutavara on kuljetettava pois hakkuupaikalta tai välivarastolta Etelä- Suomessa kesäkuun ja kuusipuutavara heinäkuun loppuun mennessä. A. Poiskuljetus (ensisijainen) B. > 0,5 m:n pintakerros hakkeeksi ja sen poiskuljetus C. Jos poiskuljetus ei tule kysymykseen > 0,5 m pintakerroksesta lehtipuuta tai ainespuuta pienempää tai Pino peitetty (päällys + sivut ja päädyt 0,5 m). 19

20

21 Hyönteistuhot ja terminaalit Metsähakkeen käytön lisääntyminen 2000-luvulla on lisännyt tarvetta terminaaleissa tapahtuvaan energiapuun välivarastointiin voimalaitosten huoltovarmuuden takaamiseksi terminaalin käytössä tulee huomioida varastoitavan puutavaran aiheuttama riski metsien hyönteistuhoille Jos metsän puustosta yli 30 % on samaa kuin varastoitu havupuulaji, tulee huolehtia varaston riittävästä etäisyydestä metsään

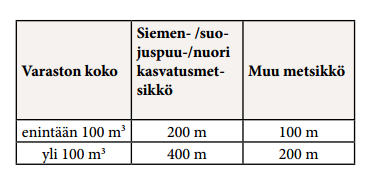

22 Vähimmäisetäisyys metsän ja varaston välillä Lähde:Metsäkeskus, tuoretta tietoa metsäenergiasta huhtikuu

23 Latvusmassan varastointi Latvusmassapinon pohjalla on aluspuut. Näin estetään maakosteuden siirtyminen pinon alempiin kerroksiin. Pinossa ei ole kiviä tai muita haketukselle haitallisia esineitä. Latvusmassapino peitetään niin, että vähintään päällysosa on peitossa. Peitteen päälle nostetaan kourakasoja energiapuuta, jotta tuuli ei liikuttele peitettä. Latvusmassapaalit välivarastoidaan korkeintaan viisi metriä korkeisiin kasoihin. Latvusmassapaalipino tehdään päistään tasaisesti loivenevaksi Latvusmassapaalit eivät sisällä laholumppeja tai muita leikkoja, koska ne heikentävät paalien rakennetta ja saattavat irrota paaleista kaukokuljetuksen aikana. 23

24 Kosteus, % Peittämisen vaikutus latvusmassan kosteuden kehitykseen varastopinossa 60 Hakkuu Kasojen teko 100 Vettä, kg/i-m % Peittämätön Peitetty Ajankohta Lähde: Hillebrand, K ja Nurmi J. 2001, VTT 24

25 Kantojen välivarastointi Pinossa ei ole kiviä tai muita haketukselle haitallisia esineitä. Kannot välivarastoidaan korkeintaan viisi metriä korkeisiin kasoihin. Varaston tukevuuteen ja varoitusmerkintöihin kiinnitetään erityistä huomiota. Juurikäävän leviämisriskin vuoksi kantoja ei välivarastoida metsässä yli kahta vuotta. Tämän jälkeen kannot tulee kuljettaa pois. Tällöin tulee huomioida, että myös kasan alimmat kannot poistetaan varastopaikalta terveet kannot kasan alimmaisiksi

26 Kannonnosto ja juurikääpä Ensimmäiset itiöemät muodostuvat lahoihin kannon osiin keskimäärin kahden vuoden varastoinnin jälkeen juurikääpä voi säilyä yli kuusi vuotta tartuntakykyisenä hyvinkin pienissä, vain 15 mm paksuissa juurenpätkissä Leviäminen tiheissä metsiköissä mahdollista jopa 2-5 cm läpimittaisista kannoista

27 Vähentääkö kantojen korjuu juurikäävän tuhoja seuraavassa puusukupolvessa? Pahoilla tyvilahokohteilla huolellisella kantojen korjuulla voidaan vähentää, joskaan ei kokonaan estää, taudin leviämistä seuraavaan puusukupolveen Toisaalta juurikäävän lahottama materiaali voi levitä kantojen noston ja kuljetuksen seurauksena Kohteissa, joissa kannot jätettiin maahan, juurikääpä oli vuoden uudistamisen jälkeen saastuttanut 5 (DK) 10 (SWE) kertaa enemmän runkoja kuin kannonnostokohteissa vuoden jälkeen ero oli kutistunut siten, että kannonnostokohteissa 7-42 % puista oli saanut tartunnan vrs nostamattomissa kohteissa %

28 Miten vähentää juurikäävän tartuntariskiä? Lahovikaiset kannot ja kaikki niiden osat korjataan huolellisesti pois uudistusalalta( pois lukien suojakaistat, luontokohteet jne.) Kantoja ei välivarastoida yli 2 vuotta Välivarastojen pohjille ei jätetä kantopaloja Kannot varastoidaan aurinkoiselle, tuuliselle ja kuivalle paikalle ja terveet kannot kasataan varastoauman alimmaiseksi

29 Ongelmana ovat varastopaikalle jääneet kasojen pohjat Valokuva: Piri ym Kärhä: Terminaalit ja metsäenergiajakeiden varastointi ja haketus

30 Kantojen kuivuminen palstalla ja varastossa

31 Seuraavassa esimerkkejä huonoista välivarastoista ÄLÄ TEE NÄIN

32

33

34 Ei ohitustilaa 05/06/

35 Teiden auraus

36

37 Monivuotisen, toistuvan varastoinnin seuraukset näkyvät ytimennävertäjätuhoina naapurikuviolla

38 KIITOS!
