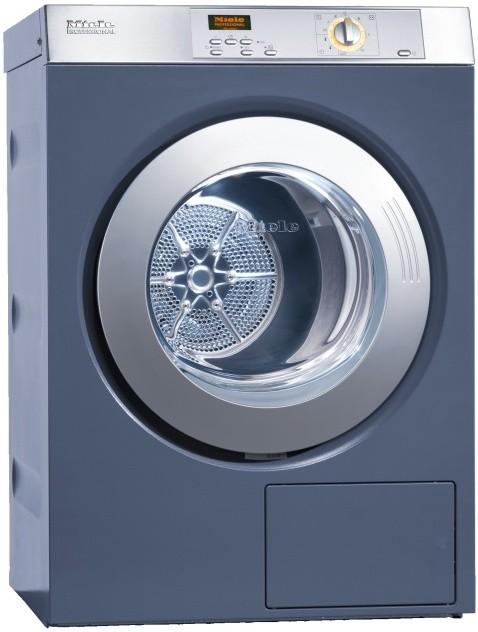

1 Asennusohje Kuivausrumpu PT 5186 EL fi - FI / 01

2 Lue ehdottomasti koneen käyttö- ja asennusohje ennen koneen asennusta sijoitusta käyttöönottoa. Näin vältät mahdolliset vahingot ja koneesi rikkoontumisen. Oikeus muutoksiin pidätetään / 01 2

3

4

5

6

7 Tekniset tiedot Kuivausrumpu: Lämmitystapa: PT 5186 Sähkö (EL) Selitykset: Paksulla rengastetut merkinnät tarkoittavat: Liitäntä välttämätön Katkoviivalla rengastetut merkinnät tarkoittavat: Liitäntä valinnainen tai vaaditaan vain tietyissä konetyypeissä fi - FI Vaihtoehdot/Lisävarusteet: UM Miele-jalusta UO 6008 (UO = avoin jalusta) Korkeus mm 305 Leveys mm 684 Syvyys mm 687 UG 6008 (UG = suljettu jalusta) Korkeus mm 305 Leveys mm 692 Syvyys mm 688 US 6008 (US = jalusta, jossa vetolaatikko) Korkeus mm 320 Leveys mm 692 Syvyys mm 685 BS Betonijalusta Betonilaatu ja sen kantavuus on mitattava kyseisen koneen lattiakuormituksen mukaan. Varmista rakennuskohtaisen betonijalustan riittävän tukeva kiinnitys alla olevaan lattiaan! Suositeltu korkeus mm 300 Vähimmäiskorkeus mm 70 Suositeltu leveys mm 700 Suositeltu syvyys mm 700 Koneen liitännät: Sähköliitäntä 1. Vakiojännite (tehdastoimitustila) V 3N AC 400 Taajuus Hz 50 Liitäntäteho kw 6,7 Sulake A 3 10 Verkkoliitäntäkaapelin halkaisija mm² 5 1,5 Verkkoliitäntäkaapelin pituus mm Verkkoliitäntäkaapeli ilman pistotulppaa (sisältyy toimitukseen) 1. Vakiojännite (tehdastoimitustila) V 3 AC 230 Taajuus Hz 50 Liitäntäteho kw 6,7 Sulake A 3 20 Verkkoliitäntäkaapelin halkaisija mm² 4 2,5 Verkkoliitäntäkaapelin pituus mm Verkkoliitäntäkaapeli ilman pistotulppaa (sisältyy toimitukseen) Tekniset tiedot / Technical datasheet: PT 5186 EL Päivämäärä / Date: Sivu / Page: 7

8 Sähköliitäntä on tehtävä kansallisten ja paikallisten määräysten mukaisesti. Suosittelemme, että kone liitetään seinäpistorasiaan, joka voidaan erottaa verkkovirrasta kaikki koskettimet avaavalla erotuskytkimellä ja joka voidaan lukita tähän asentoon, standardin IEC/EN ja IEC/EN mukaisesti. Tämä helpottaa ja nopeuttaa sähköturvallisuustarkastusten tekemistä. Jos kone asennetaan kiinteästi sähköverkkoon, asennus on varustettava rakennuskohtaisesti erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin on oltava vähintään 3 mm. Tällaisia kytkimiä ovat mm. johdonsuojakatkaisimet, sulakkeet ja kontaktorit (IEC/EN 60947). Seinäpistorasiaan tai erotuskytkimeen on päästävä helposti käsiksi koneen paikalleen sijoittamisen jälkeen. Sähköliitännän uudelleenasennus, sähköliitäntään tehtävät muutokset sekä suojajohtimen tarkastus, mukaan lukien oikean sulakekoon varmistaminen, on jätettävä aina valtuutetun sähköasentajan tai muun sähköalan ammattilaisen tehtäväksi. Poistoilma Nimellistilavuusvirta poistoilmakäytössä m³/h 320 Suurin sallittu painehäviö Pa 420 Poistoilma-/poistokaasulämpötila enintään C 80 Koneen liitäntämuhvin sisähalkaisija mm 100 Rakennuskohtaisen liitäntäputken ulkohalkaisija mm 100 Vakiotoimitukseen sisältyy Miele-liitossovitin, materiaalinro (sisähalkaisija 100 mm) Alu-Flex-putkea varten sekä Miele-liitoskappale, materiaalinro (ulkohalkaisija 110 mm) yleisesti käytettäviä lämmönkestäviä muoviputkia varten. Koska poistoilmakanavan suhteellinen ilmankosteus saattaa olla jopa 100 %, kondenssiveden takaisinvirtaus koneeseen on estettävä tarpeellisin suojatoimin. Ilmanotto Vakioliitäntä: => ilmanotto sijoitustilasta Suositeltava tuloilma-aukon halkaisija sijoitustilassa (näin vältytään vedon tunteelta sijoitustilassa) Sijoitustilaan on päästävä tauotta poistoilmamääriä vastaava määrä uutta korvausilmaa. cm² 237 Kiinnitys (sis. toimitukseen) Miele-jalusta UG/UO kiinnityskiskoa (koneen kiinnitys jalustaan) 4 puuruuvia DIN 571 (Ø pituus) mm ruuvitulppaa (Ø pituus) mm Kone on ehdottomasti kiinnitettävä tukevasti jalustaan! Kiinnitysmateriaalit kelluvaan lattiarakenteeseen on hankittava rakennuskohtaisesti. Miele-jalusta US kiinnityskiskoa (koneen kiinnitys jalustaan) 4 puuruuvia DIN 571 (Ø pituus) mm ruuvitulppaa (Ø pituus) mm 8 40 Kone on ehdottomasti kiinnitettävä tukevasti jalustaan! Kiinnitysmateriaalit kelluvaan lattiarakenteeseen on hankittava rakennuskohtaisesti. Rakennuskohtainen betonijalusta 2 kiinnityskiskoa 2 puuruuvia DIN 571 (Ø pituus) mm ruuvitulppaa (Ø pituus) mm 8 40 Kone on ehdottomasti kiinnitettävä tukevasti jalustaan! Kiinnitysmateriaalit kelluvaan lattiarakenteeseen on hankittava rakennuskohtaisesti. Tekniset tiedot / Technical datasheet: PT 5186 EL Päivämäärä / Date: Sivu / Page: 8

9 Koneen tiedot Koneen leveys mm 700 Koneen syvyys mm 763 Koneen korkeus mm Koneen ulkovaipan leveys mm 692 Koneen ulkovaipan syvyys mm 690 Kuljetusaukon leveys vähintään (sisämitta) mm 720 Suositeltu etäisyys seinästä (koneen etureunaan) mm Suositeltu vähimmäisetäisyys seinästä (koneen etureunaan) mm 900 Koneen sijoittaminen vähimmäisetäisyydelle seinästä saattaa vaikeuttaa huoltohenkilökunnan työskentelyä koneen huoltoja korjaustöiden aikana, jolloin työt sujuvat hitaammin. Nettopaino kg 77 Suurin lattiaan kohdistuva kuormitus käytön aikana N Keskimääräinen lämmönluovutus asennuspaikalla (vaihtelee W 450 ympäröivän lämpötilan ja valitun ohjelman mukaan) Äänen tehotaso (re 20 mpa), vaihtelee työskentelypaikan mukaan (etäisyys 1 m, korkeus 1,6 m) db (A) <70 Sähkölaitteiden asennustyöt on ehdottomasti jätettävä vain sellaisten valtuutettujen sähköasentajien tehtäväksi, jotka tuntevat paikalliset määräykset, lakisääteiset työsuojelumääräykset ja voimassa olevat standardit! Noudata ehdottomasti koneen asennusohjetta konetta asentaessasi! Oikeus muutoksiin pidätetään! Kaikki mitat ovat millimetrejä (mm). Tekniset tiedot / Technical datasheet: PT 5186 EL Päivämäärä / Date: Sivu / Page: 9
