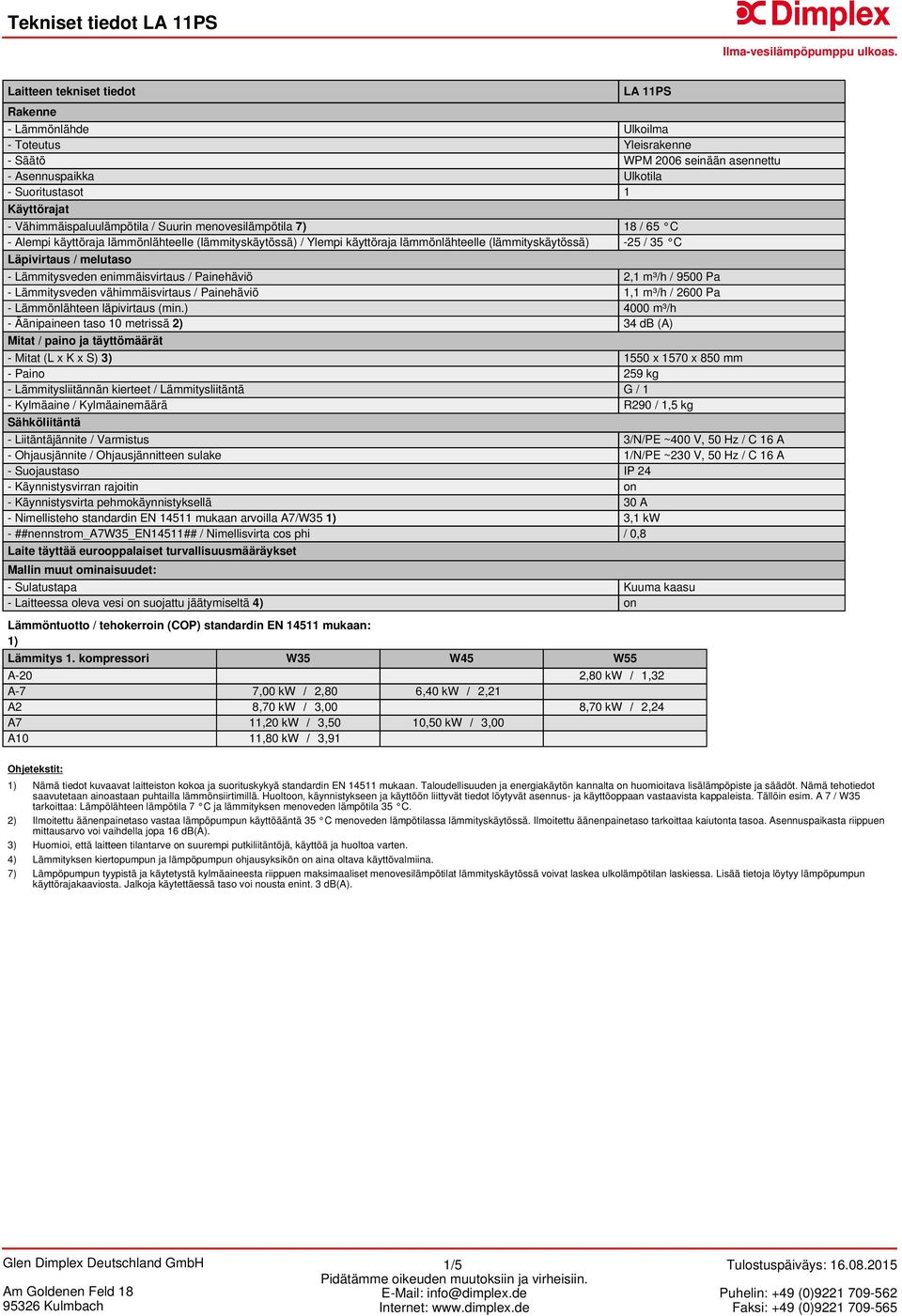

1 Tekniset tiedot LA 11PS Laitteen tekniset tiedot LA 11PS Rakenne - Lämmönlähde Ulkoilma - Toteutus Yleisrakenne - Säätö WPM 2006 seinään asennettu - Asennuspaikka Ulkotila - Suoritustasot 1 Käyttörajat - Vähimmäispaluulämpötila / Suurin menovesilämpötila 7) 18 / 65 C - Alempi käyttöraja lämmönlähteelle (lämmityskäytössä) / Ylempi käyttöraja lämmönlähteelle (lämmityskäytössä) -25 / 35 C Läpivirtaus / melutaso - Lämmitysveden enimmäisvirtaus / Painehäviö 2,1 m³/h / 9500 Pa - Lämmitysveden vähimmäisvirtaus / Painehäviö 1,1 m³/h / 2600 Pa - Lämmönlähteen läpivirtaus (min.) 4000 m³/h - Äänipaineen taso 10 metrissä 2) 34 db (A) Mitat / paino ja täyttömäärät - Mitat (L x K x S) 3) 1550 x 1570 x 850 mm - Paino 259 kg - Lämmitysliitännän kierteet / Lämmitysliitäntä G / 1 - Kylmäaine / Kylmäainemäärä R290 / 1,5 kg Sähköliitäntä - Liitäntäjännite / Varmistus 3/N/PE ~400 V, 50 Hz / C 16 A - Ohjausjännite / Ohjausjännitteen sulake 1/N/PE ~230 V, 50 Hz / C 16 A - Suojaustaso IP 24 - Käynnistysvirran rajoitin on - Käynnistysvirta pehmokäynnistyksellä 30 A - Nimellisteho standardin EN mukaan arvoilla A7/W35 1) 3,1 kw - ##nennstrom_a7w35_en14511## / Nimellisvirta cos phi / 0,8 Laite täyttää eurooppalaiset turvallisuusmääräykset Mallin muut ominaisuudet: - Sulatustapa Kuuma kaasu - Laitteessa oleva vesi on suojattu jäätymiseltä 4) on Lämmöntuotto / tehokerroin (COP) standardin EN mukaan: 1) Lämmitys 1. kompressori W35 W45 W55 A-20 2,80 kw / 1,32 A-7 7,00 kw / 2,80 6,40 kw / 2,21 A2 8,70 kw / 3,00 8,70 kw / 2,24 A7 11,20 kw / 3,50 10,50 kw / 3,00 A10 11,80 kw / 3,91 Ohjetekstit: 1) Nämä tiedot kuvaavat laitteiston kokoa ja suorituskykyä standardin EN mukaan. Taloudellisuuden ja energiakäytön kannalta on huomioitava lisälämpöpiste ja säädöt. Nämä tehotiedot saavutetaan ainoastaan puhtailla lämmönsiirtimillä. Huoltoon, käynnistykseen ja käyttöön liittyvät tiedot löytyvät asennus- ja käyttöoppaan vastaavista kappaleista. Tällöin esim. A 7 / W35 tarkoittaa: Lämpölähteen lämpötila 7 C ja lämmityksen menoveden lämpötila 35 C. 2) Ilmoitettu äänenpainetaso vastaa lämpöpumpun käyttöääntä 35 C menoveden lämpötilassa lämmityskäytössä. Ilmoitettu äänenpainetaso tarkoittaa kaiutonta tasoa. Asennuspaikasta riippuen mittausarvo voi vaihdella jopa 16 db(a). 3) Huomioi, että laitteen tilantarve on suurempi putkiliitäntöjä, käyttöä ja huoltoa varten. 4) Lämmityksen kiertopumpun ja lämpöpumpun ohjausyksikön on aina oltava käyttövalmiina. 7) Lämpöpumpun tyypistä ja käytetystä kylmäaineesta riippuen maksimaaliset menovesilämpötilat lämmityskäytössä voivat laskea ulkolämpötilan laskiessa. Lisää tietoja löytyy lämpöpumpun käyttörajakaaviosta. Jalkoja käytettäessä taso voi nousta enint. 3 db(a). 1/5

2 Lämmityksen ominaiskäyrä LA 11PS Lämmöntuotto [kw] Poistoveden lämpötila [ C] Edellytykset: Lämmitysveden vähimmäisvirtaus 1,1 m³/h Lämmönlähteen läpivirtaus (min.) 4000, m³/h Tehonotto (sis. pumpun teho-osuuden) Painehäviö [Pa] Lauhdutin Lämpökerroin (COP) (sis. pumpun teho-osuuden) Lämmitysveden virtausnopeus [m³/h] 2/5

3 Käyttörajakaavio LA 11PS Lämmitysveden lämpötila [ C] Lämmönlähteen sisäänvirtauslämpötila [ C] Neuvo: Suurimmat saavutettavissa olevat menovesilämpötilat ja käyttörajat vaihtelevat laiteosien toleranssien vuoksi +- 2K. Alemmalla käyttörajalla on varmistettava laitetiedoissa ilmoitettu virtauksen vähimmäismäärä. Yksienergisellä käyttötavalla ja päällekytketyllä lämmityssauvalla suurin virtauksen lämpötila nousee n. 3 K. 3/5

4 Mittakuva/suunnitelma LA 11PS 0,85 m 0,68 m 0,10 m ,43 m 0,25 m 0,75 m ,2 m /5

5 Mittakuva/suunnitelma LA 11PS - Selitykset 1. Hydrauliikkaliitännät Lämmityksen menovesi Lämmityksen paluuvesi Lämmityksen menovesi (valinnainen) Lämmityksen paluuvesi (valinnainen) Käyttöveden menovesi Käyttöveden paluuvesi Lämmönlähteen menovesi Lämmönlähteen paluuvesi Täyttö- ja tyhjennyshana Lämmityksen/käyttöveden yhdistetty paluuvesi 2. Läpiviennit/johdot Läpivienti lauhdevesiputkelle Läpivienti sähköjohtimelle Läpivienti lauhdevesiputkelle (valinnainen) Läpivienti sähköjohtimelle (valinnainen) Lauhteenpoisto Lauhdevesiputki Sähköasennusputki Kaukolämpöputki 3. Kuljetus/käyttö Silmukkaruuvit nosturikuljetusta varten Kuljetustunneli Kuljetusaukko kannatinputkelle Käyttöpuoli 4. Ilmansyöttö - Ilmavirran suunta Päätuulensuunta erillisessä asennuksessa Ilman imu Ilmanpoisto Ilman imu (valinnainen) Ilmanpoisto (valinnainen) 5. Perusta Perusta Niitty Maa Sorakerros Jäätymisraja Pohjakehikon vastepinta (kiertävä) Ohjeita: Lauhdevesiputki on vedettävä viemäriin asti! Jäätymisraja vaihtelee ilmastoalueen mukaan. Huomioi maakohtaiset määräykset. Jos lämpöpumput asennetaan erilleen suojaamattomaan paikkaan, ne tulee sijoittaa poikittain päätuulensuuntaan nähden ilman ilmankääntökupua. Lämpöpumpun tyypistä riippuen kaikki selityksissä mainitut kohdat eivät mahdollisesti sisälly piirrokseen. 5/5
