1 Aluline-V-X1 tuotenumero 1924X1 Asennus- ja käyttöohjeet

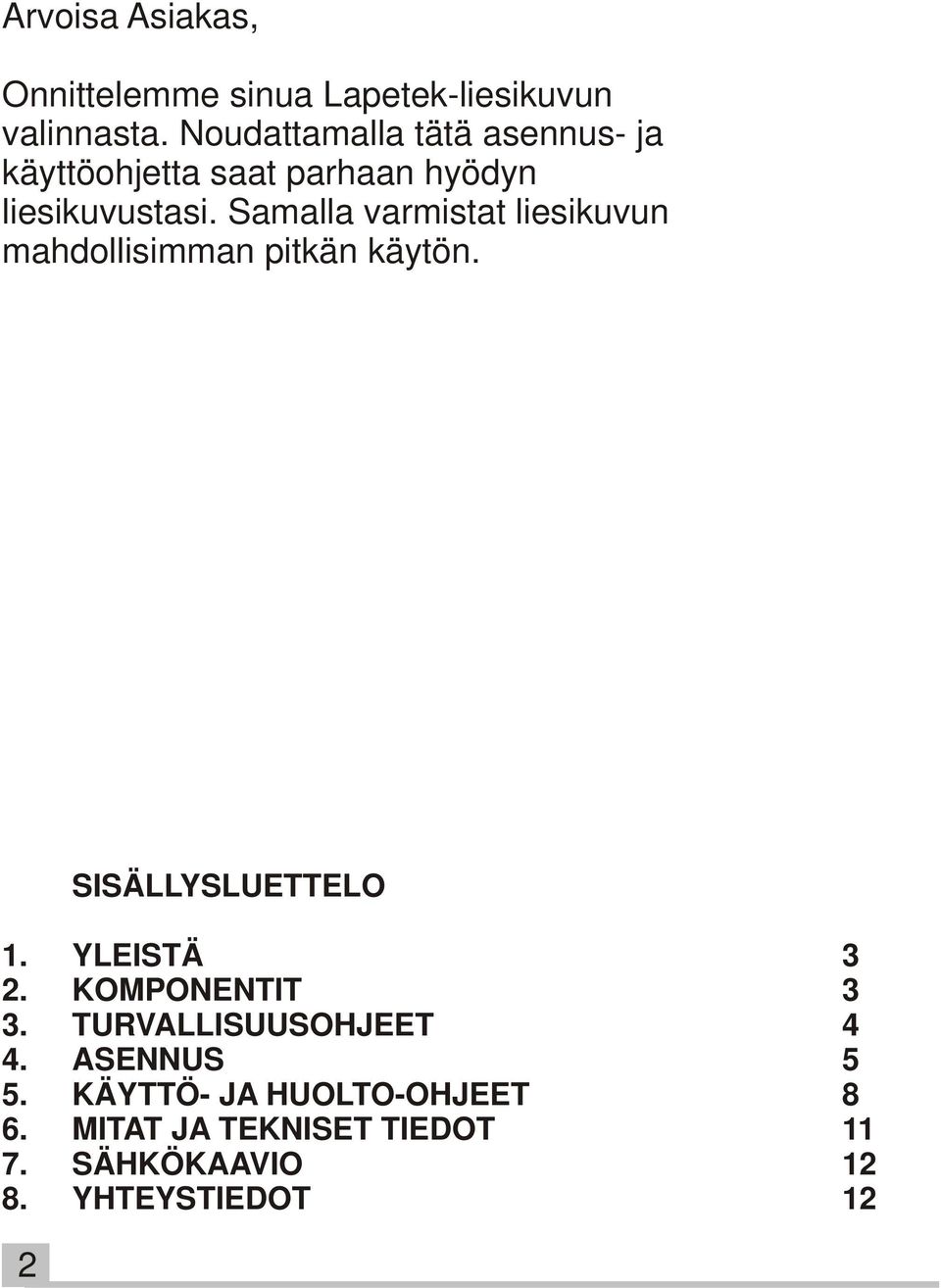

2 Arvoisa Asiakas, Onnittelemme sinua Lapetek-liesikuvun valinnasta. Noudattamalla tätä asennus- ja käyttöohjetta saat parhaan hyödyn liesikuvustasi. Samalla varmistat liesikuvun mahdollisimman pitkän käytön. 2 SISÄLLYSLUETTELO 1. YLEISTÄ 3 2. KOMPONENTIT 3 3. TURVALLISUUSOHJEET 4 4. ASENNUS 5 5. KÄYTTÖ- JA HUOLTO-OHJEET 8 6. MITAT JA TEKNISET TIEDOT SÄHKÖKAAVIO YHTEYSTIEDOT 12

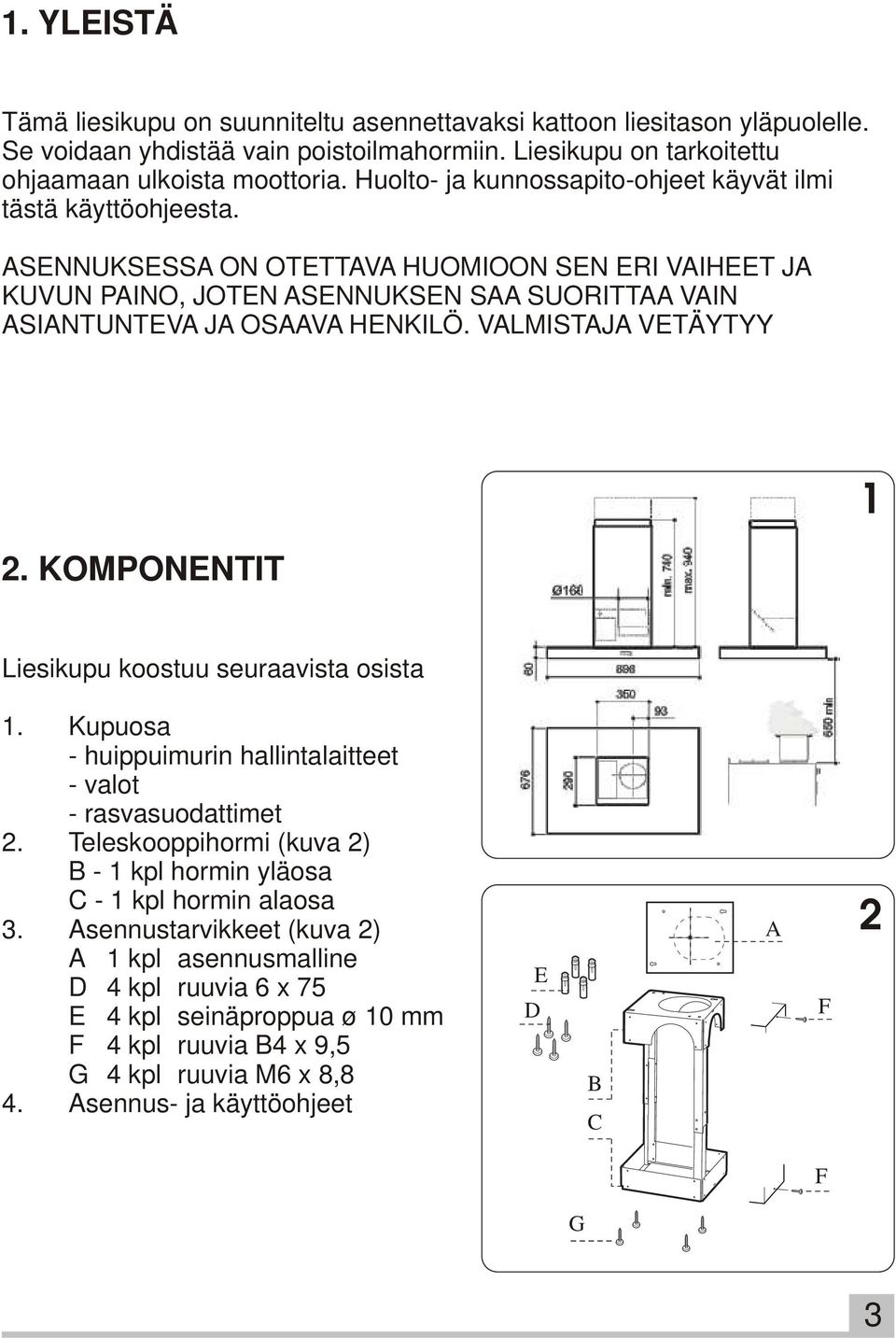

3 1. YLEISTÄ Tämä liesikupu on suunniteltu asennettavaksi kattoon liesitason yläpuolelle. Se voidaan yhdistää vain poistoilmahormiin. Liesikupu on tarkoitettu ohjaamaan ulkoista moottoria. Huolto- ja kunnossapito-ohjeet käyvät ilmi tästä käyttöohjeesta. ASENNUKSESSA ON OTETTAVA HUOMIOON SEN ERI VAIHEET JA KUVUN PAINO, JOTEN ASENNUKSEN SAA SUORITTAA VAIN ASIANTUNTEVA JA OSAAVA HENKILÖ. VALMISTAJA VETÄYTYY 2. KOMPONENTIT 1 Liesikupu koostuu seuraavista osista 1. Kupuosa - huippuimurin hallintalaitteet - valot - rasvasuodattimet 2. Teleskooppihormi (kuva 2) B - 1 kpl hormin yläosa C - 1 kpl hormin alaosa 3. Asennustarvikkeet (kuva 2) A 1 kpl asennusmalline D 4 kpl ruuvia 6 x 75 E 4 kpl seinäproppua ø 10 mm F 4 kpl ruuvia B4 x 9,5 G 4 kpl ruuvia M6 x 8,8 4. Asennus- ja käyttöohjeet D E B C A F 2 F G 3

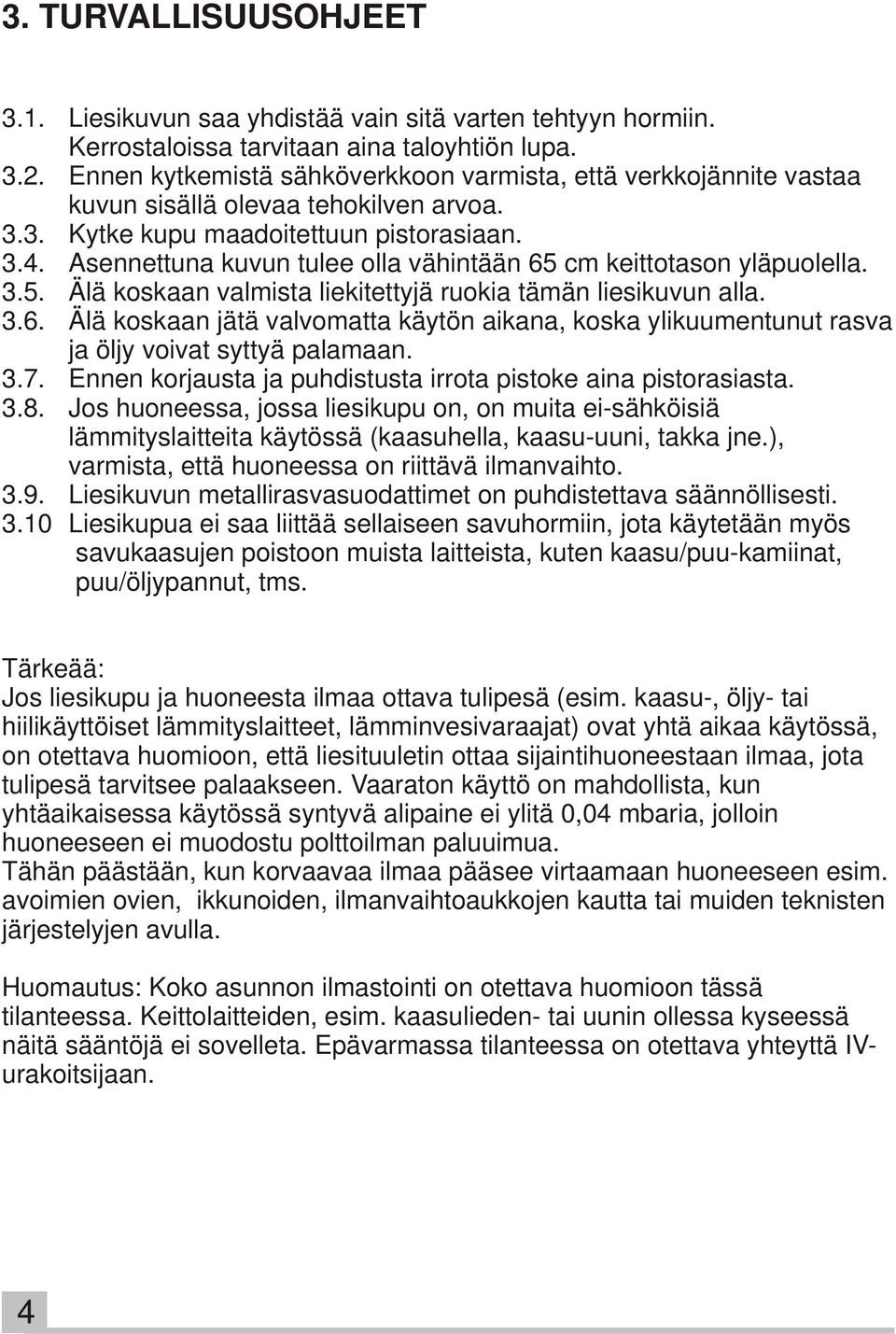

4 3. TURVALLISUUSOHJEET 3.1. Liesikuvun saa yhdistää vain sitä varten tehtyyn hormiin. Kerrostaloissa tarvitaan aina taloyhtiön lupa Ennen kytkemistä sähköverkkoon varmista, että verkkojännite vastaa kuvun sisällä olevaa tehokilven arvoa Kytke kupu maadoitettuun pistorasiaan Asennettuna kuvun tulee olla vähintään 65 cm keittotason yläpuolella Älä koskaan valmista liekitettyjä ruokia tämän liesikuvun alla Älä koskaan jätä valvomatta käytön aikana, koska ylikuumentunut rasva ja öljy voivat syttyä palamaan Ennen korjausta ja puhdistusta irrota pistoke aina pistorasiasta Jos huoneessa, jossa liesikupu on, on muita ei-sähköisiä lämmityslaitteita käytössä (kaasuhella, kaasu-uuni, takka jne.), varmista, että huoneessa on riittävä ilmanvaihto Liesikuvun metallirasvasuodattimet on puhdistettava säännöllisesti Liesikupua ei saa liittää sellaiseen savuhormiin, jota käytetään myös savukaasujen poistoon muista laitteista, kuten kaasu/puu-kamiinat, puu/öljypannut, tms. Tärkeää: Jos liesikupu ja huoneesta ilmaa ottava tulipesä (esim. kaasu-, öljy- tai hiilikäyttöiset lämmityslaitteet, lämminvesivaraajat) ovat yhtä aikaa käytössä, on otettava huomioon, että liesituuletin ottaa sijaintihuoneestaan ilmaa, jota tulipesä tarvitsee palaakseen. Vaaraton käyttö on mahdollista, kun yhtäaikaisessa käytössä syntyvä alipaine ei ylitä 0,04 mbaria, jolloin huoneeseen ei muodostu polttoilman paluuimua. Tähän päästään, kun korvaavaa ilmaa pääsee virtaamaan huoneeseen esim. avoimien ovien, ikkunoiden, ilmanvaihtoaukkojen kautta tai muiden teknisten järjestelyjen avulla. Huomautus: Koko asunnon ilmastointi on otettava huomioon tässä tilanteessa. Keittolaitteiden, esim. kaasulieden- tai uunin ollessa kyseessä näitä sääntöjä ei sovelleta. Epävarmassa tilanteessa on otettava yhteyttä IVurakoitsijaan. 4

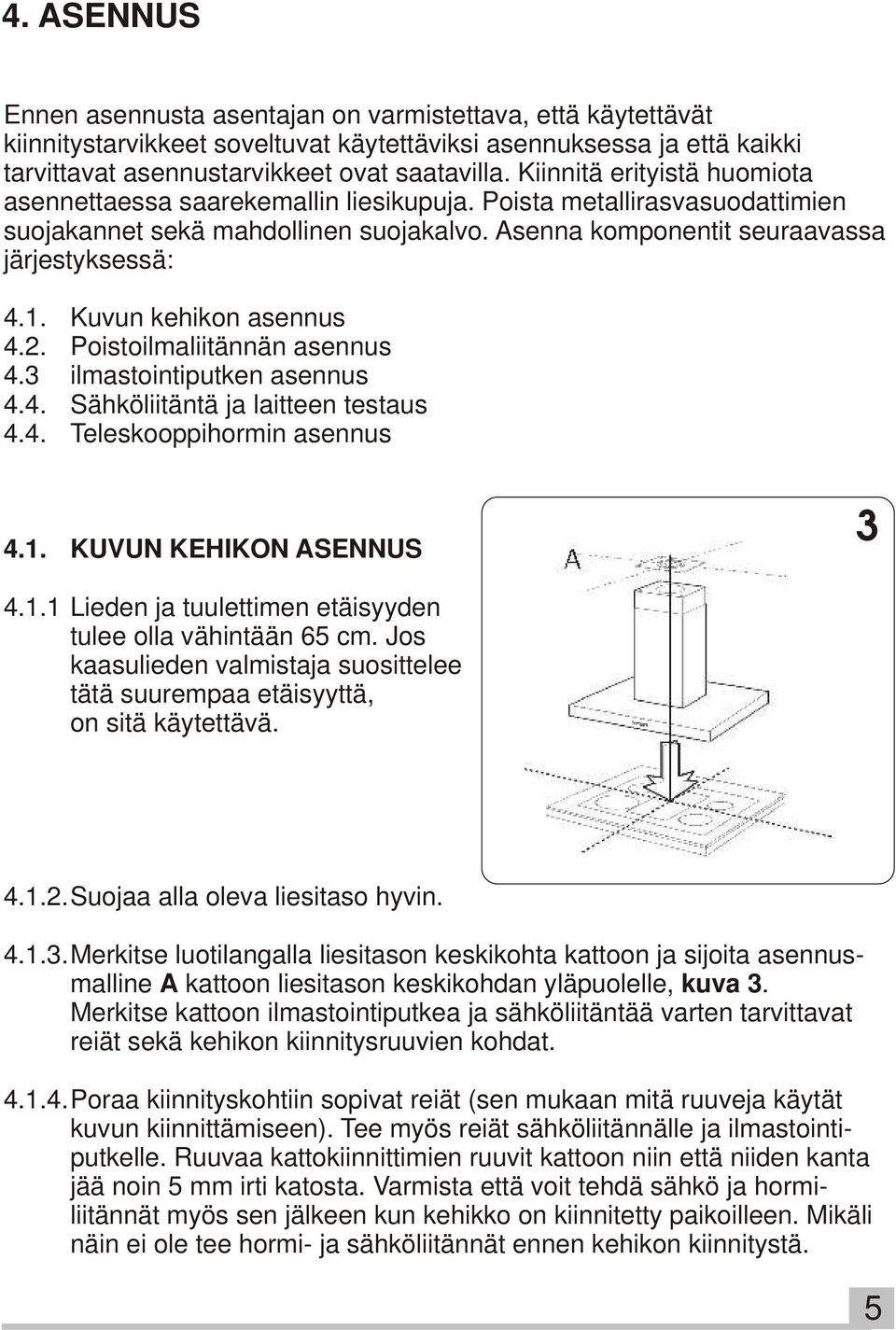

5 4. ASENNUS Ennen asennusta asentajan on varmistettava, että käytettävät kiinnitystarvikkeet soveltuvat käytettäviksi asennuksessa ja että kaikki tarvittavat asennustarvikkeet ovat saatavilla. Kiinnitä erityistä huomiota asennettaessa saarekemallin liesikupuja. Poista metallirasvasuodattimien suojakannet sekä mahdollinen suojakalvo. Asenna komponentit seuraavassa järjestyksessä: 4.1. Kuvun kehikon asennus 4.2. Poistoilmaliitännän asennus 4.3 ilmastointiputken asennus 4.4. Sähköliitäntä ja laitteen testaus 4.4. Teleskooppihormin asennus 4.1. KUVUN KEHIKON ASENNUS Lieden ja tuulettimen etäisyyden tulee olla vähintään 65 cm. Jos kaasulieden valmistaja suosittelee tätä suurempaa etäisyyttä, on sitä käytettävä. A Suojaa alla oleva liesitaso hyvin Merkitse luotilangalla liesitason keskikohta kattoon ja sijoita asennusmalline A kattoon liesitason keskikohdan yläpuolelle, kuva 3. Merkitse kattoon ilmastointiputkea ja sähköliitäntää varten tarvittavat reiät sekä kehikon kiinnitysruuvien kohdat Poraa kiinnityskohtiin sopivat reiät (sen mukaan mitä ruuveja käytät kuvun kiinnittämiseen). Tee myös reiät sähköliitännälle ja ilmastointiputkelle. Ruuvaa kattokiinnittimien ruuvit kattoon niin että niiden kanta jää noin 5 mm irti katosta. Varmista että voit tehdä sähkö ja hormiliitännät myös sen jälkeen kun kehikko on kiinnitetty paikoilleen. Mikäli näin ei ole tee hormi- ja sähköliitännät ennen kehikon kiinnitystä. 5

6 4.1.4.Aseta liesikupu hormeineen liesitason päälle, jotta saat myöhemmin nostettua hormin takaisin paikoilleen. Varo vahingoittamasta liesitasoa. Irrota 2 kpl ruuvia F, jotka kiinnittävät ylemmän hormin kehikkoon. Nosta kehikko pois hormien sisästä ja aseta kehikko kattoa vasten niin että katossa olevat kiinnitysruuvit asettuvat kehikossa niille varattuihin kohtiin. Kiristä katossa olevat ruuvit, jolloin kehikko kiinnittyy kattoon Säädä kupu oikealle korkeudelle. Voit joutua irrottamaan kehikon korkeudensäätöruuvit (8 kpl) A, jotta saisit säädettyä kuvun oikeaan korkeuteen. Nosta ylempi hormi ylös kehikon ympärille ja kiinnitä se ruuveilla F. Nosta koko liesikuvun alaosa paikoilleen kuva 6 ja kiinnitä se kehikkoon ruuveilla G POISTOILMALIITÄNNÄN ASENNUS Liesituuletin voidaan johtaa poistoilmaan käyttämällä putkea, joka on läpimitaltaan 125 tai 160 mm. On suositeltavaa johtaa poistoilma 160 mm putkeen, jolloin saavutetaan parempi ilman virtaus sekä alhaisempi äänitaso ILMASTOINTIPUTKEN ASENNUS (kuva 5B) Yhdistä ilmastointiputki (ei kuulu toimitukseen) sekä poistoilmaliitäntään 4 5A 5B A F 6

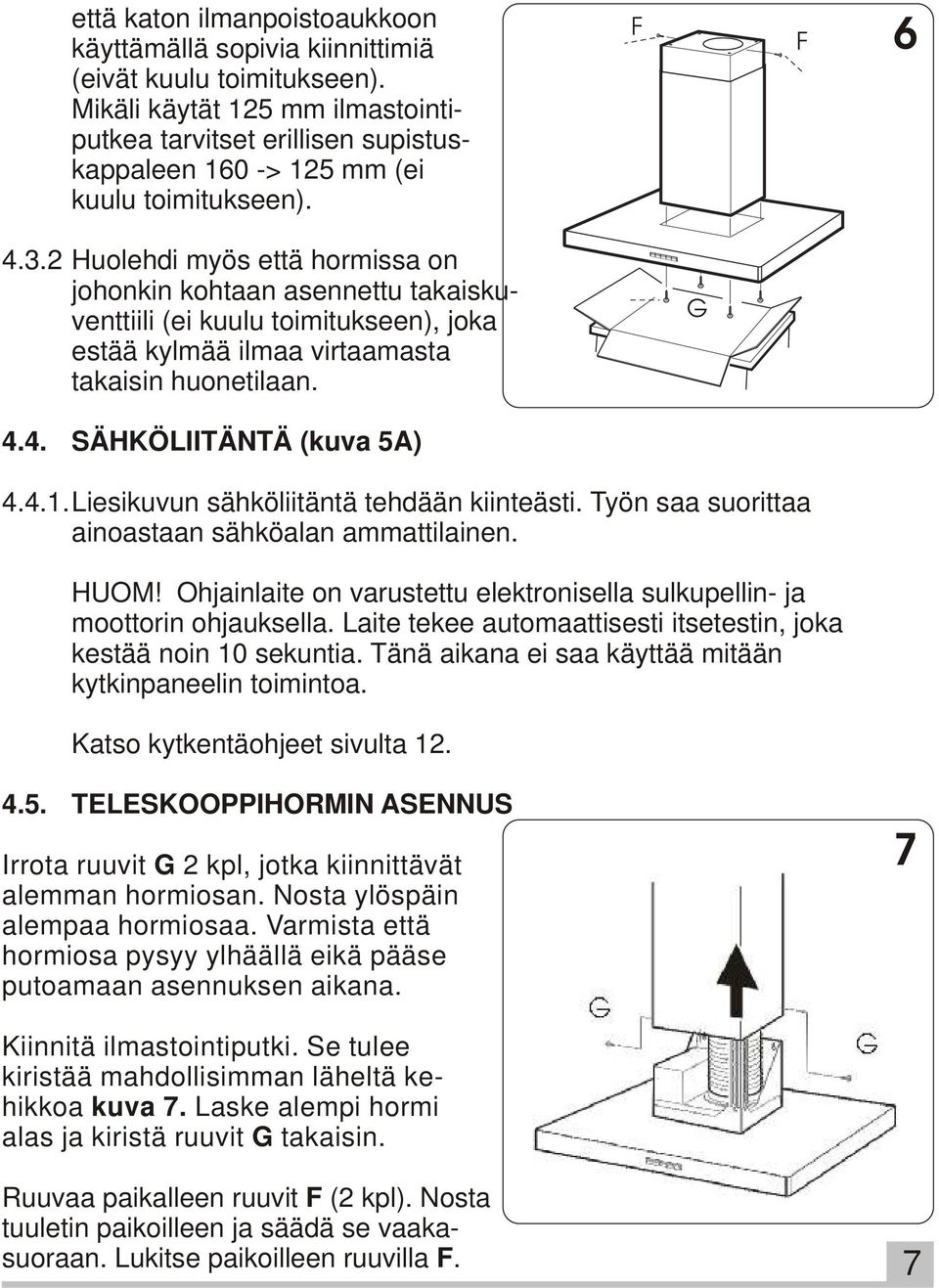

7 että katon ilmanpoistoaukkoon käyttämällä sopivia kiinnittimiä (eivät kuulu toimitukseen). Mikäli käytät 125 mm ilmastointiputkea tarvitset erillisen supistuskappaleen 160 -> 125 mm (ei kuulu toimitukseen). F F Huolehdi myös että hormissa on johonkin kohtaan asennettu takaiskuventtiili (ei kuulu toimitukseen), joka estää kylmää ilmaa virtaamasta takaisin huonetilaan. G 4.4. SÄHKÖLIITÄNTÄ (kuva 5A) Liesikuvun sähköliitäntä tehdään kiinteästi. Työn saa suorittaa ainoastaan sähköalan ammattilainen. HUOM! Ohjainlaite on varustettu elektronisella sulkupellin- ja moottorin ohjauksella. Laite tekee automaattisesti itsetestin, joka kestää noin 10 sekuntia. Tänä aikana ei saa käyttää mitään kytkinpaneelin toimintoa. Katso kytkentäohjeet sivulta TELESKOOPPIHORMIN ASENNUS Irrota ruuvit G 2 kpl, jotka kiinnittävät alemman hormiosan. Nosta ylöspäin alempaa hormiosaa. Varmista että hormiosa pysyy ylhäällä eikä pääse putoamaan asennuksen aikana. Kiinnitä ilmastointiputki. Se tulee kiristää mahdollisimman läheltä kehikkoa kuva 7. Laske alempi hormi alas ja kiristä ruuvit G takaisin. G G 7 Ruuvaa paikalleen ruuvit F (2 kpl). Nosta tuuletin paikoilleen ja säädä se vaakasuoraan. Lukitse paikoilleen ruuvilla F. 7

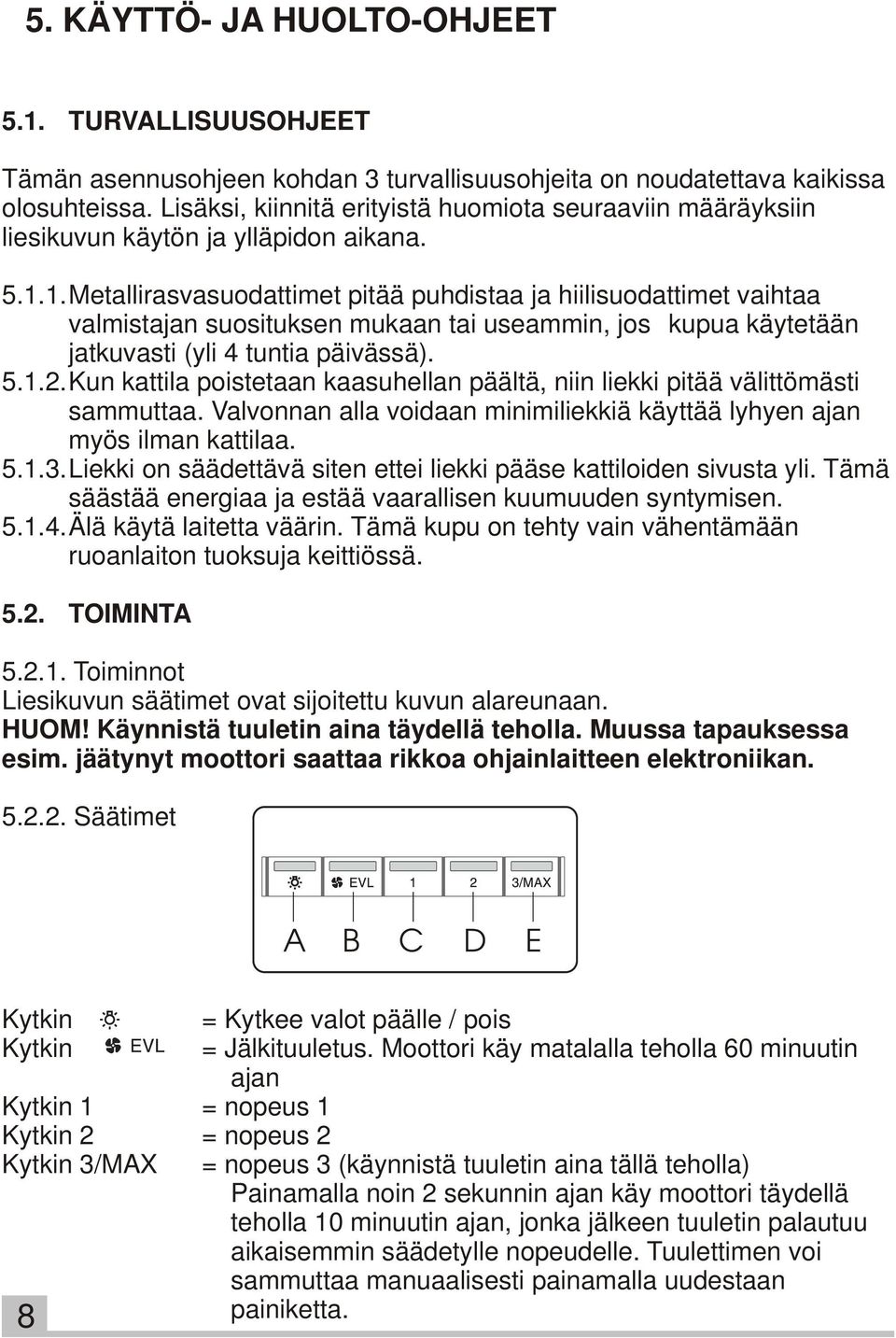

8 5. KÄYTTÖ- JA HUOLTO-OHJEET 5.1. TURVALLISUUSOHJEET Tämän asennusohjeen kohdan 3 turvallisuusohjeita on noudatettava kaikissa olosuhteissa. Lisäksi, kiinnitä erityistä huomiota seuraaviin määräyksiin liesikuvun käytön ja ylläpidon aikana Metallirasvasuodattimet pitää puhdistaa ja hiilisuodattimet vaihtaa valmistajan suosituksen mukaan tai useammin, jos kupua käytetään jatkuvasti (yli 4 tuntia päivässä) Kun kattila poistetaan kaasuhellan päältä, niin liekki pitää välittömästi sammuttaa. Valvonnan alla voidaan minimiliekkiä käyttää lyhyen ajan myös ilman kattilaa Liekki on säädettävä siten ettei liekki pääse kattiloiden sivusta yli. Tämä säästää energiaa ja estää vaarallisen kuumuuden syntymisen Älä käytä laitetta väärin. Tämä kupu on tehty vain vähentämään ruoanlaiton tuoksuja keittiössä TOIMINTA Toiminnot Liesikuvun säätimet ovat sijoitettu kuvun alareunaan. HUOM! Käynnistä tuuletin aina täydellä teholla. Muussa tapauksessa esim. jäätynyt moottori saattaa rikkoa ohjainlaitteen elektroniikan Säätimet Kytkin = Kytkee valot päälle / pois Kytkin = Jälkituuletus. Moottori käy matalalla teholla 60 minuutin ajan Kytkin 1 = nopeus 1 Kytkin 2 = nopeus 2 Kytkin 3/MAX = nopeus 3 (käynnistä tuuletin aina tällä teholla) Painamalla noin 2 sekunnin ajan käy moottori täydellä teholla 10 minuutin ajan, jonka jälkeen tuuletin palautuu aikaisemmin säädetylle nopeudelle. Tuulettimen voi sammuttaa manuaalisesti painamalla uudestaan painiketta. 8 A B C D E

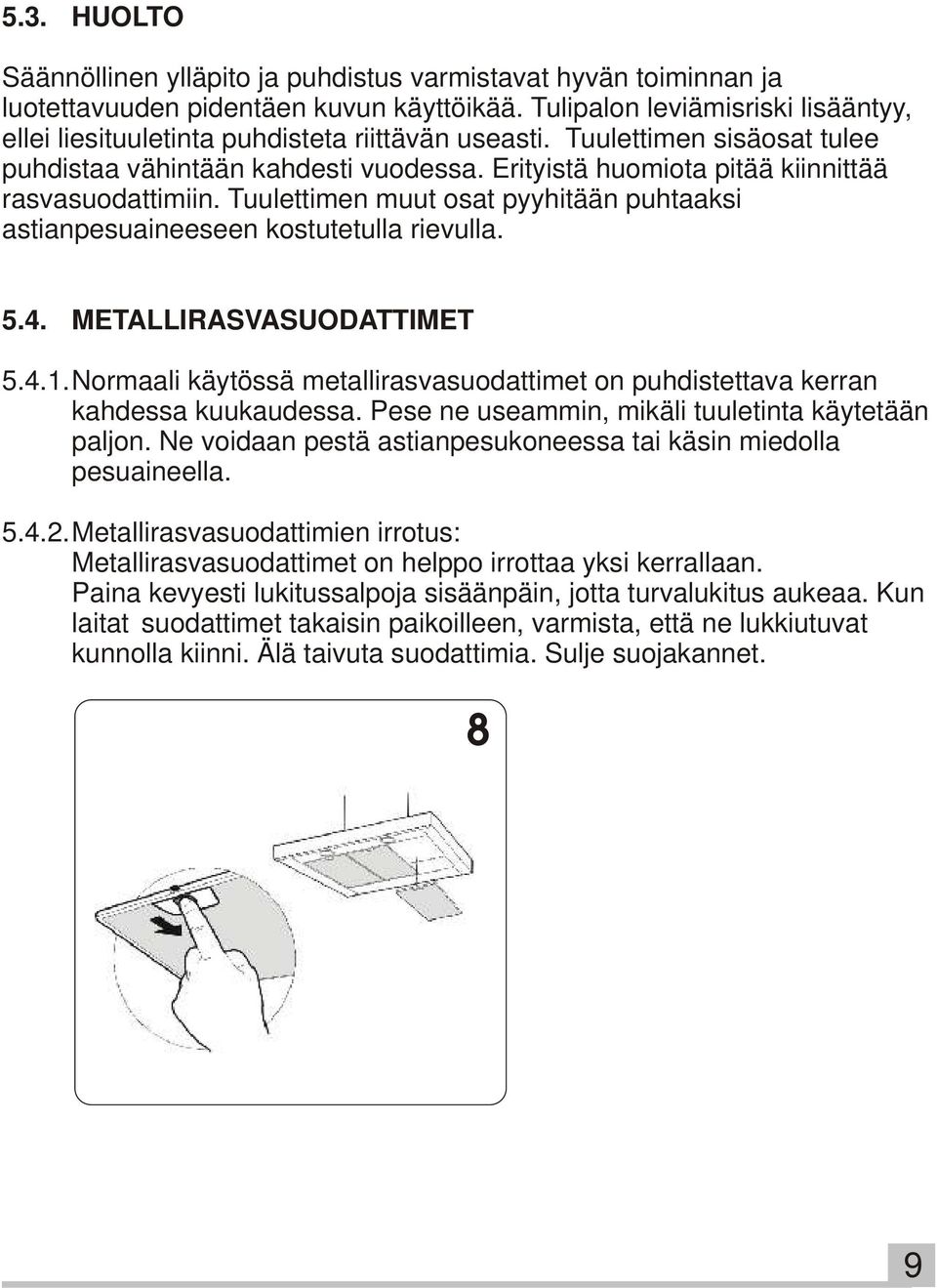

9 5.3. HUOLTO Säännöllinen ylläpito ja puhdistus varmistavat hyvän toiminnan ja luotettavuuden pidentäen kuvun käyttöikää. Tulipalon leviämisriski lisääntyy, ellei liesituuletinta puhdisteta riittävän useasti. Tuulettimen sisäosat tulee puhdistaa vähintään kahdesti vuodessa. Erityistä huomiota pitää kiinnittää rasvasuodattimiin. Tuulettimen muut osat pyyhitään puhtaaksi astianpesuaineeseen kostutetulla rievulla METALLIRASVASUODATTIMET Normaali käytössä metallirasvasuodattimet on puhdistettava kerran kahdessa kuukaudessa. Pese ne useammin, mikäli tuuletinta käytetään paljon. Ne voidaan pestä astianpesukoneessa tai käsin miedolla pesuaineella Metallirasvasuodattimien irrotus: Metallirasvasuodattimet on helppo irrottaa yksi kerrallaan. Paina kevyesti lukitussalpoja sisäänpäin, jotta turvalukitus aukeaa. Kun laitat suodattimet takaisin paikoilleen, varmista, että ne lukkiutuvat kunnolla kiinni. Älä taivuta suodattimia. Sulje suojakannet. 8 9

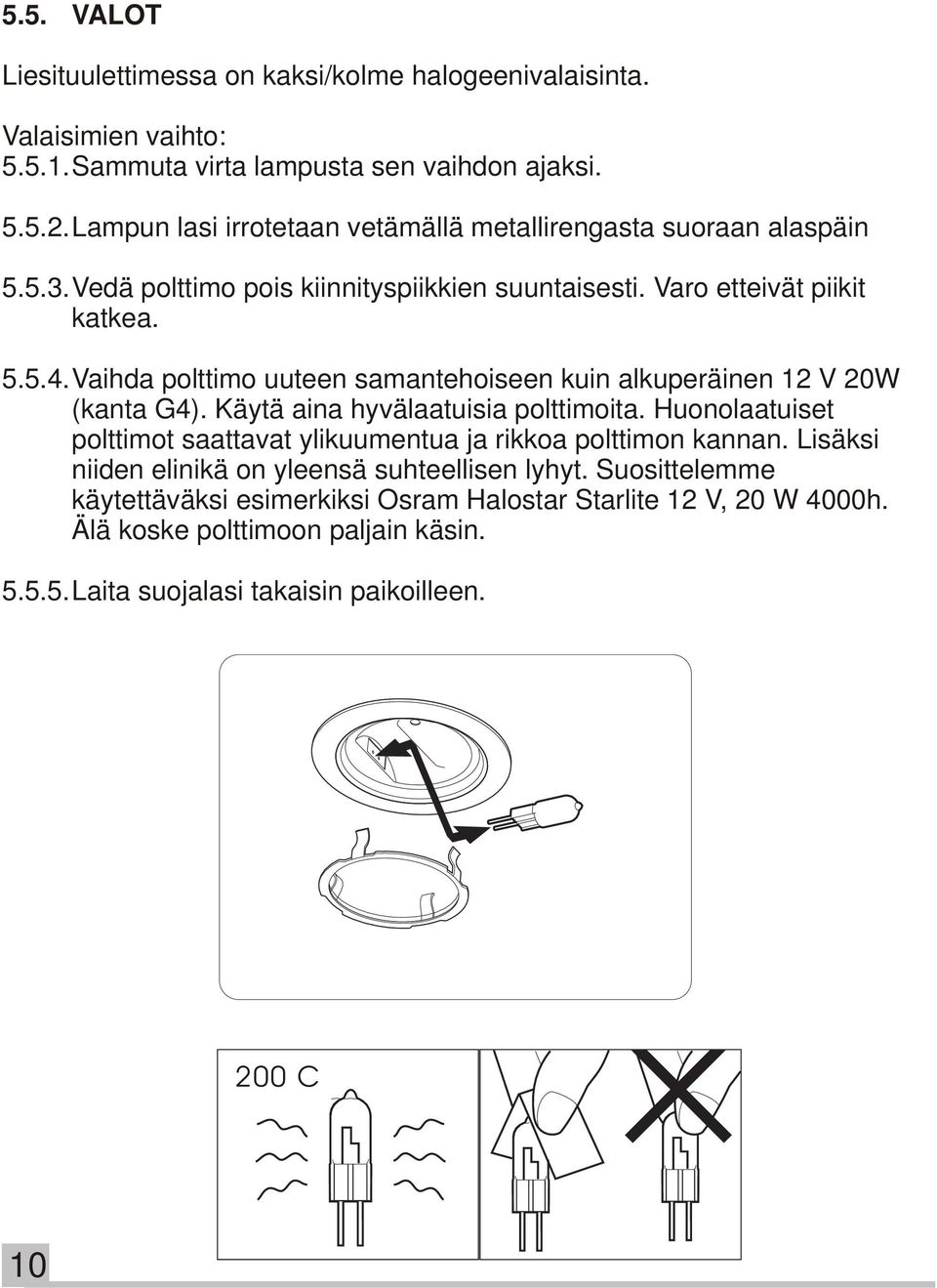

10 5.5. VALOT Liesituulettimessa on kaksi/kolme halogeenivalaisinta. Valaisimien vaihto: Sammuta virta lampusta sen vaihdon ajaksi Lampun lasi irrotetaan vetämällä metallirengasta suoraan alaspäin Vedä polttimo pois kiinnityspiikkien suuntaisesti. Varo etteivät piikit katkea Vaihda polttimo uuteen samantehoiseen kuin alkuperäinen 12 V 20W (kanta G4). Käytä aina hyvälaatuisia polttimoita. Huonolaatuiset polttimot saattavat ylikuumentua ja rikkoa polttimon kannan. Lisäksi niiden elinikä on yleensä suhteellisen lyhyt. Suosittelemme käytettäväksi esimerkiksi Osram Halostar Starlite 12 V, 20 W 4000h. Älä koske polttimoon paljain käsin Laita suojalasi takaisin paikoilleen. 200 C 10

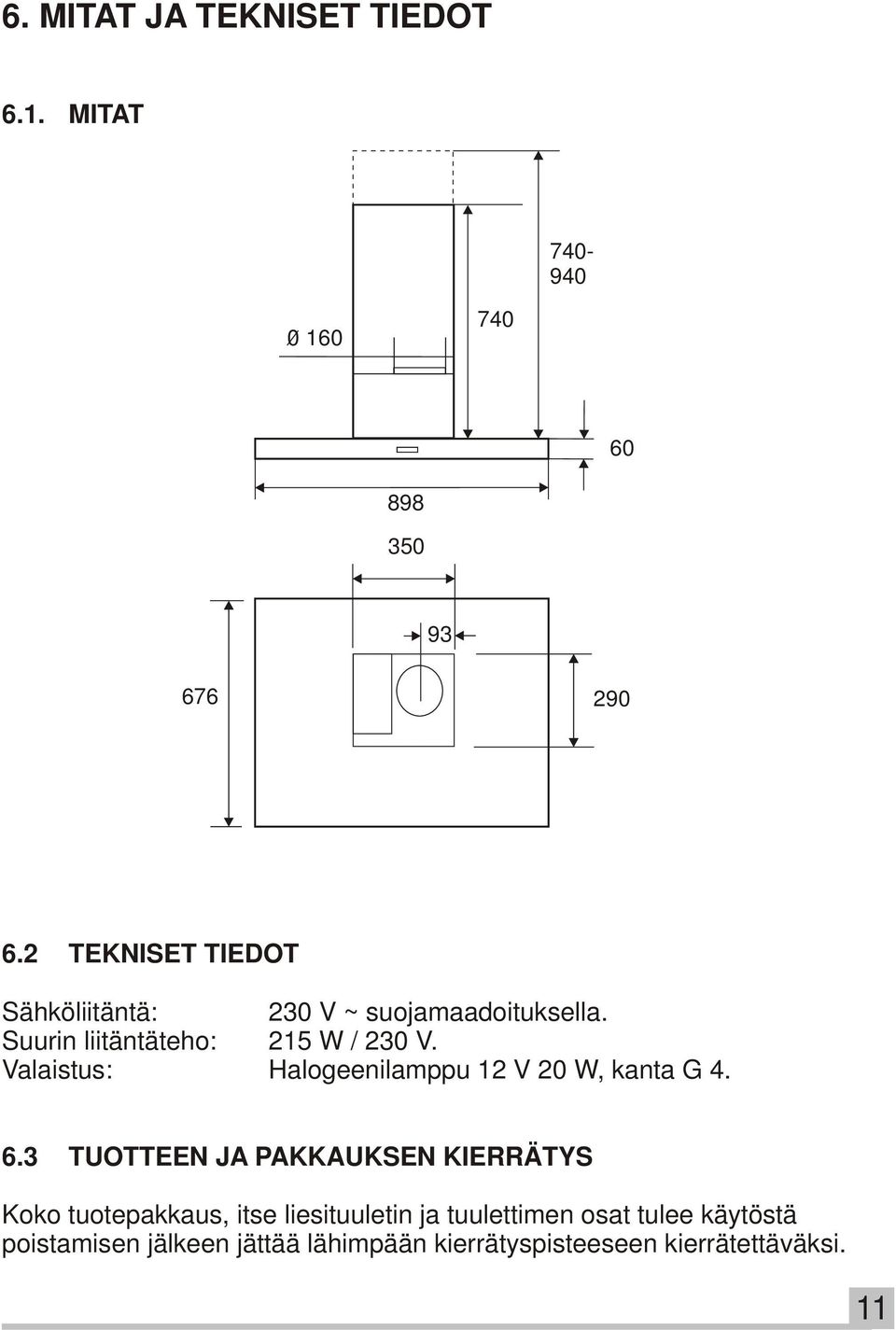

11 6. MITAT JA TEKNISET TIEDOT 6.1. MITAT TEKNISET TIEDOT Sähköliitäntä: 230 V ~ suojamaadoituksella. Suurin liitäntäteho: 215 W / 230 V. Valaistus: Halogeenilamppu 12 V 20 W, kanta G TUOTTEEN JA PAKKAUKSEN KIERRÄTYS Koko tuotepakkaus, itse liesituuletin ja tuulettimen osat tulee käytöstä poistamisen jälkeen jättää lähimpään kierrätyspisteeseen kierrätettäväksi. 11

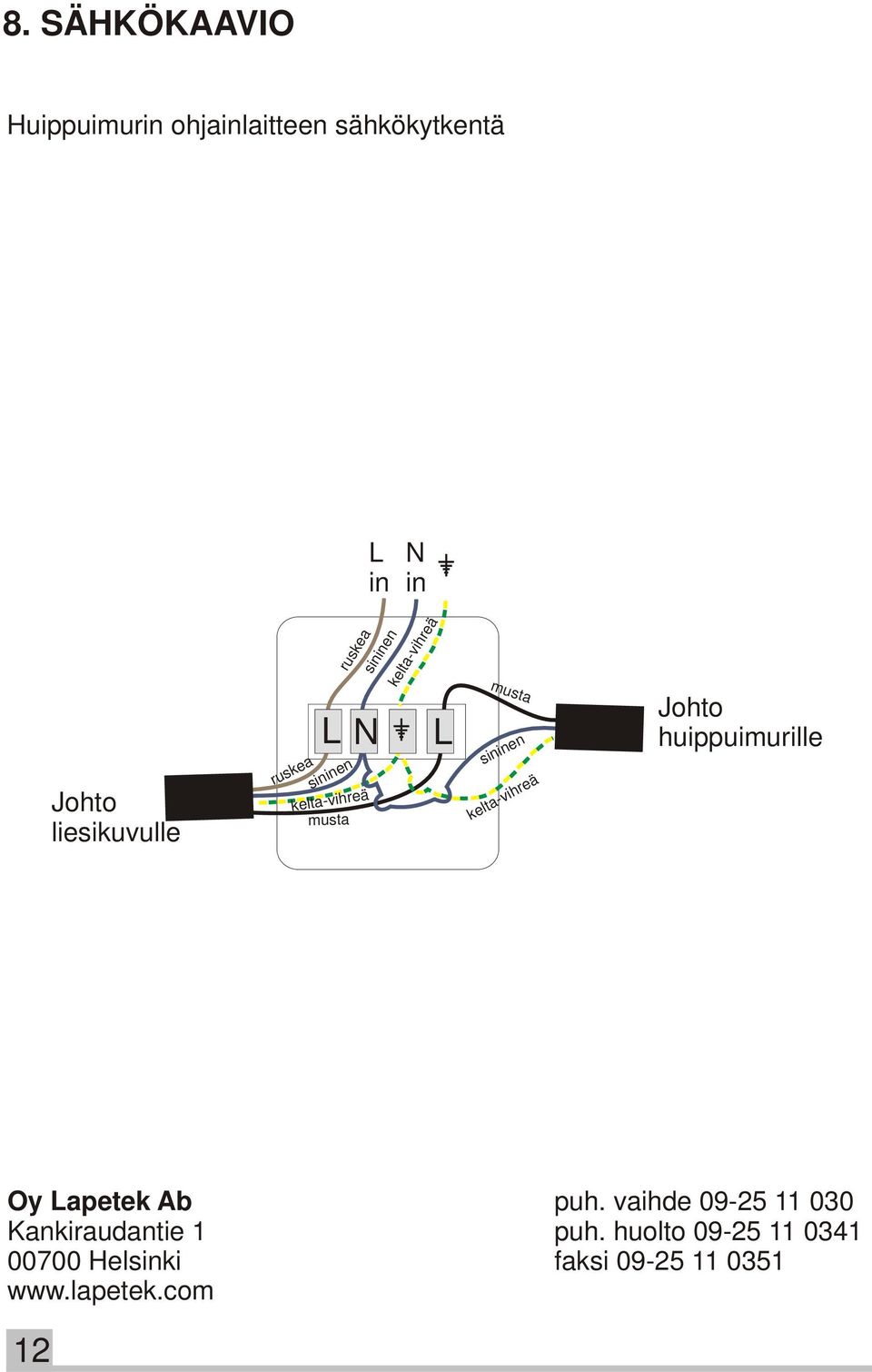

12 8. SÄHKÖKAAVIO Huippuimurin ohjainlaitteen sähkökytkentä L in N in Johto liesikuvulle L ruskea sininen ruskea sininen kelta-vih reä N kelta-vihreä musta L musta sininen kelta-vihreä Johto huippuimurille Oy Lapetek Ab puh. vaihde Kankiraudantie 1 puh. huolto Helsinki faksi
