1 1500 x 1000 x 570 mm Hierova poreallas Bamberg

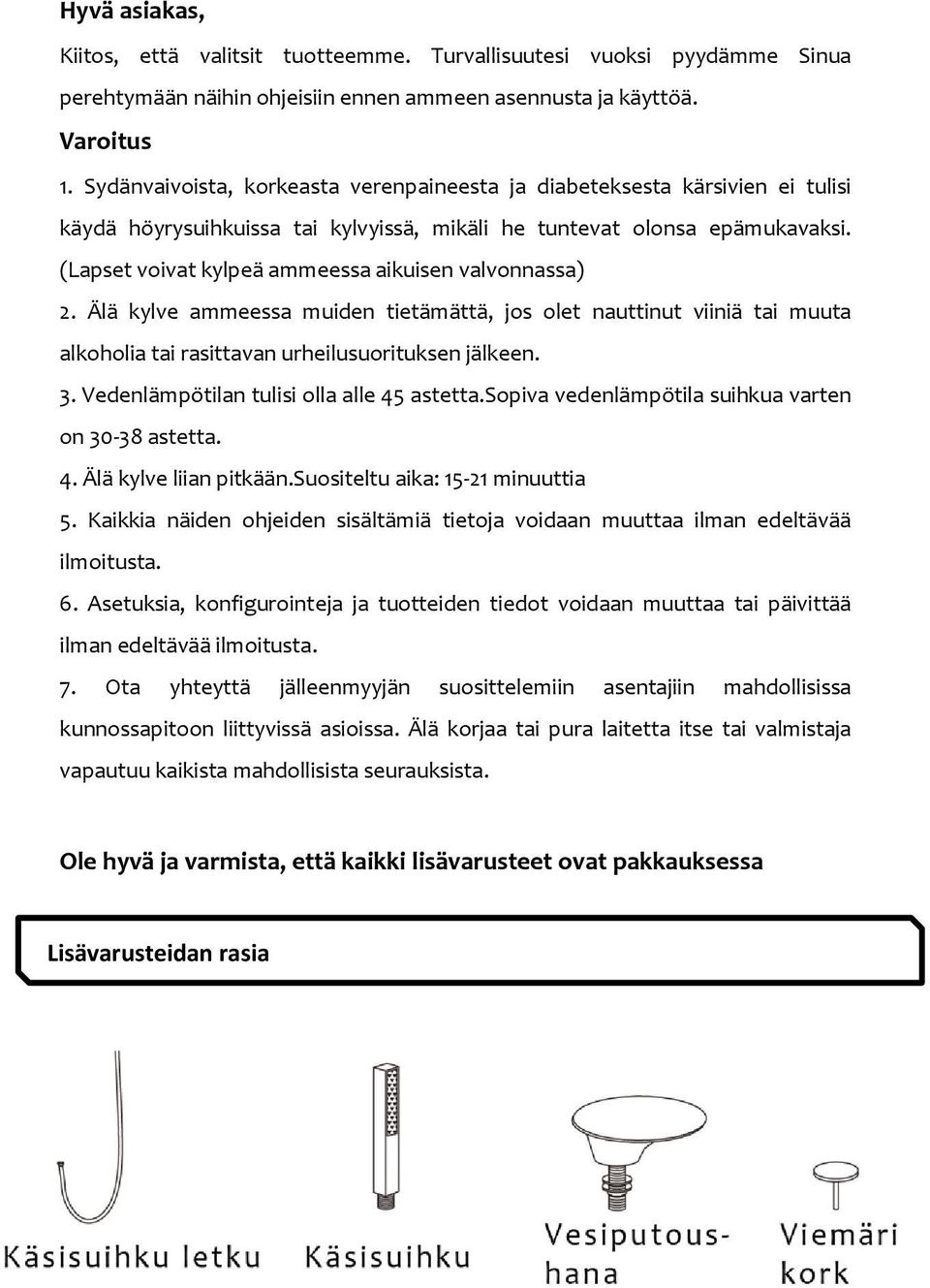

2 Hyvä asiakas, Kiitos, että valitsit tuotteemme. Turvallisuutesi vuoksi pyydämme Sinua perehtymään näihin ohjeisiin ennen ammeen asennusta ja käyttöä. Varoitus 1. Sydänvaivoista, korkeasta verenpaineesta ja diabeteksesta kärsivien ei tulisi käydä höyrysuihkuissa tai kylvyissä, mikäli he tuntevat olonsa epämukavaksi. (Lapset voivat kylpeä ammeessa aikuisen valvonnassa) 2. Älä kylve ammeessa muiden tietämättä, jos olet nauttinut viiniä tai muuta alkoholia tai rasittavan urheilusuorituksen jälkeen. 3. Vedenlämpötilan tulisi olla alle 45 astetta.sopiva vedenlämpötila suihkua varten on astetta. 4. Älä kylve liian pitkään.suositeltu aika: minuuttia 5. Kaikkia näiden ohjeiden sisältämiä tietoja voidaan muuttaa ilman edeltävää ilmoitusta. 6. Asetuksia, konfigurointeja ja tuotteiden tiedot voidaan muuttaa tai päivittää ilman edeltävää ilmoitusta. 7. Ota yhteyttä jälleenmyyjän suosittelemiin asentajiin mahdollisissa kunnossapitoon liittyvissä asioissa. Älä korjaa tai pura laitetta itse tai valmistaja vapautuu kaikista mahdollisista seurauksista. Ole hyvä ja varmista, että kaikki lisävarusteet ovat pakkauksessa Lisävarusteidan rasia

(Lapset voivat kylpeä ammeessa aikuisen valvonnassa) 2. Älä kylve ammeessa muiden tietämättä, jos olet nauttinut viiniä tai muuta alkoholia tai rasittavan urheilusuorituksen jälkeen. 3.

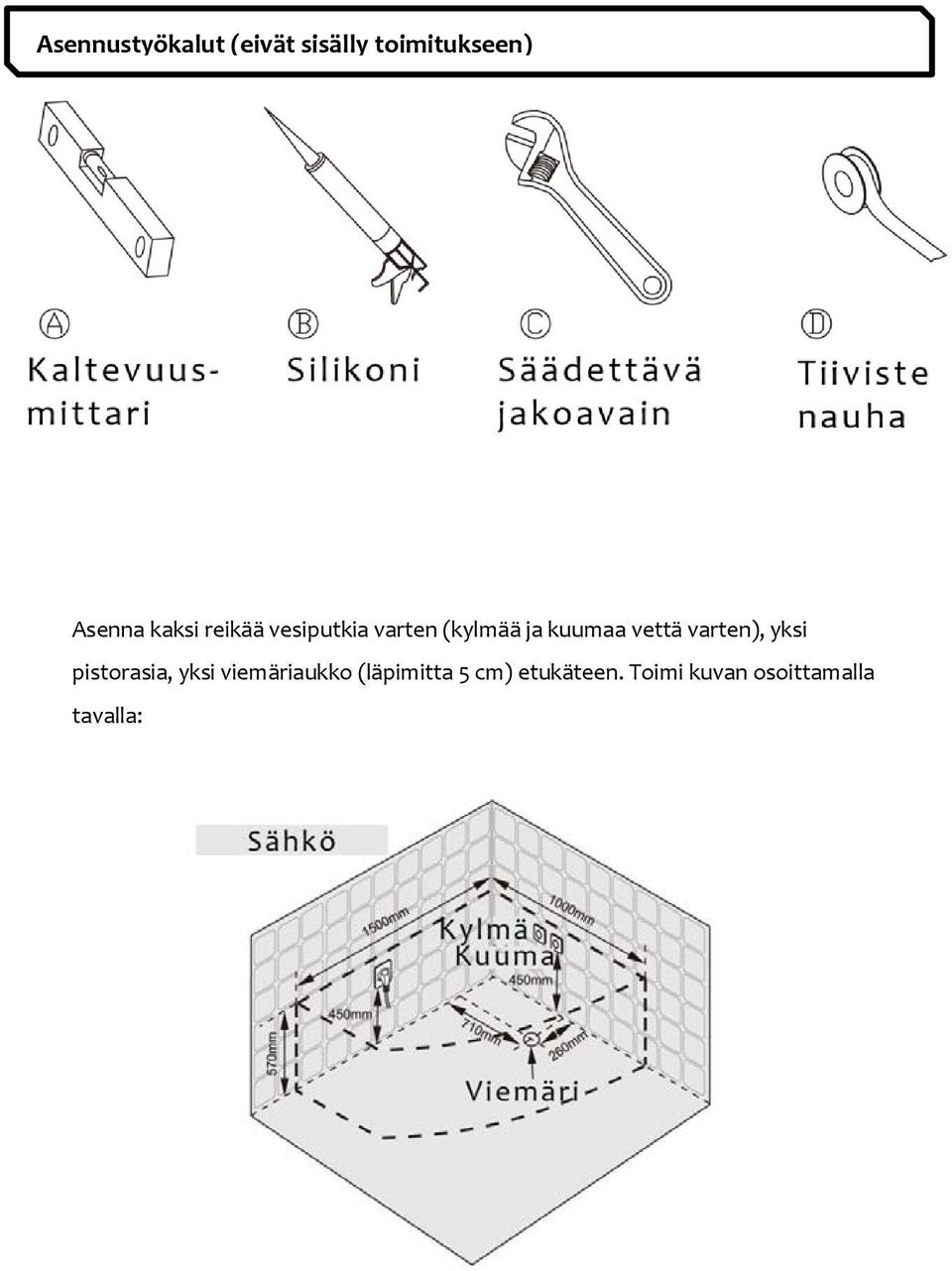

3 Asennustyökalut (eivät sisälly toimitukseen) Asenna kaksi reikää vesiputkia varten (kylmää ja kuumaa vettä varten), yksi pistorasia, yksi viemäriaukko (läpimitta 5 cm) etukäteen. Toimi kuvan osoittamalla tavalla:

vettä varten), yksi pistorasia, yksi viemäriaukko

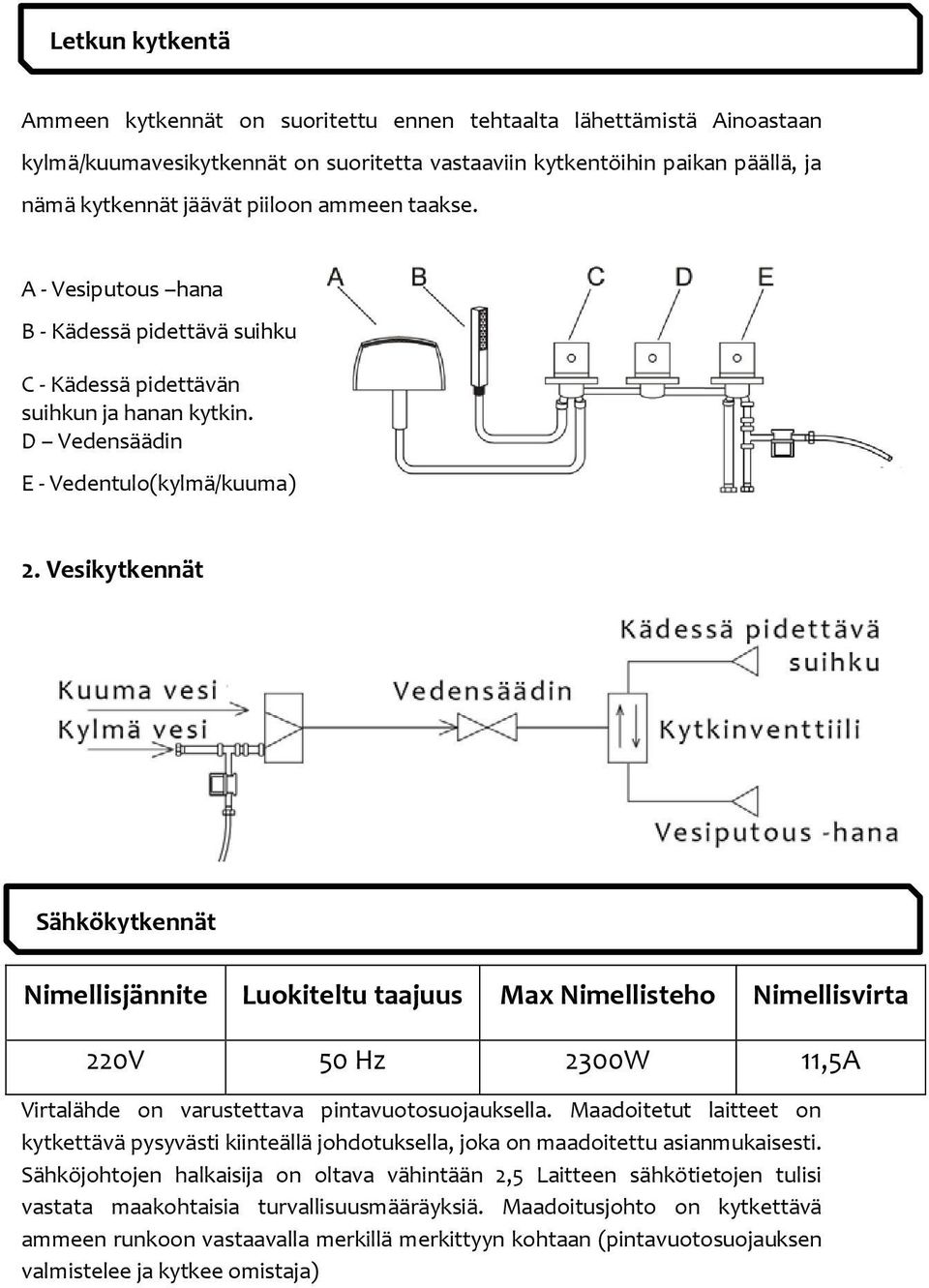

4 Letkun kytkentä Ammeen kytkennät on suoritettu ennen tehtaalta lähettämistä Ainoastaan kylmä/kuumavesikytkennät on suoritetta vastaaviin kytkentöihin paikan päällä, ja nämä kytkennät jäävät piiloon ammeen taakse. A - Vesiputous hana B - Kädessä pidettävä suihku C - Kädessä pidettävän suihkun ja hanan kytkin. D Vedensäädin E - Vedentulo(kylmä/kuuma) 2. Vesikytkennät Sähkökytkennät Nimellisjännite Luokiteltu taajuus Max Nimellisteho Nimellisvirta 220V 50 Hz 2300W 11,5A Virtalähde on varustettava pintavuotosuojauksella. Maadoitetut laitteet on kytkettävä pysyvästi kiinteällä johdotuksella, joka on maadoitettu asianmukaisesti. Sähköjohtojen halkaisija on oltava vähintään 2,5 Laitteen sähkötietojen tulisi vastata maakohtaisia turvallisuusmääräyksiä. Maadoitusjohto on kytkettävä ammeen runkoon vastaavalla merkillä merkittyyn kohtaan (pintavuotosuojauksen valmistelee ja kytkee omistaja)

Vesikytkennät Sähkökytkennät Nimellisjännite Luokiteltu taajuus Max Nimellisteho Nimellisvirta 220V 50 Hz 2300W 11,5A Virtalähde on varustettava pintavuotosuojauksella.

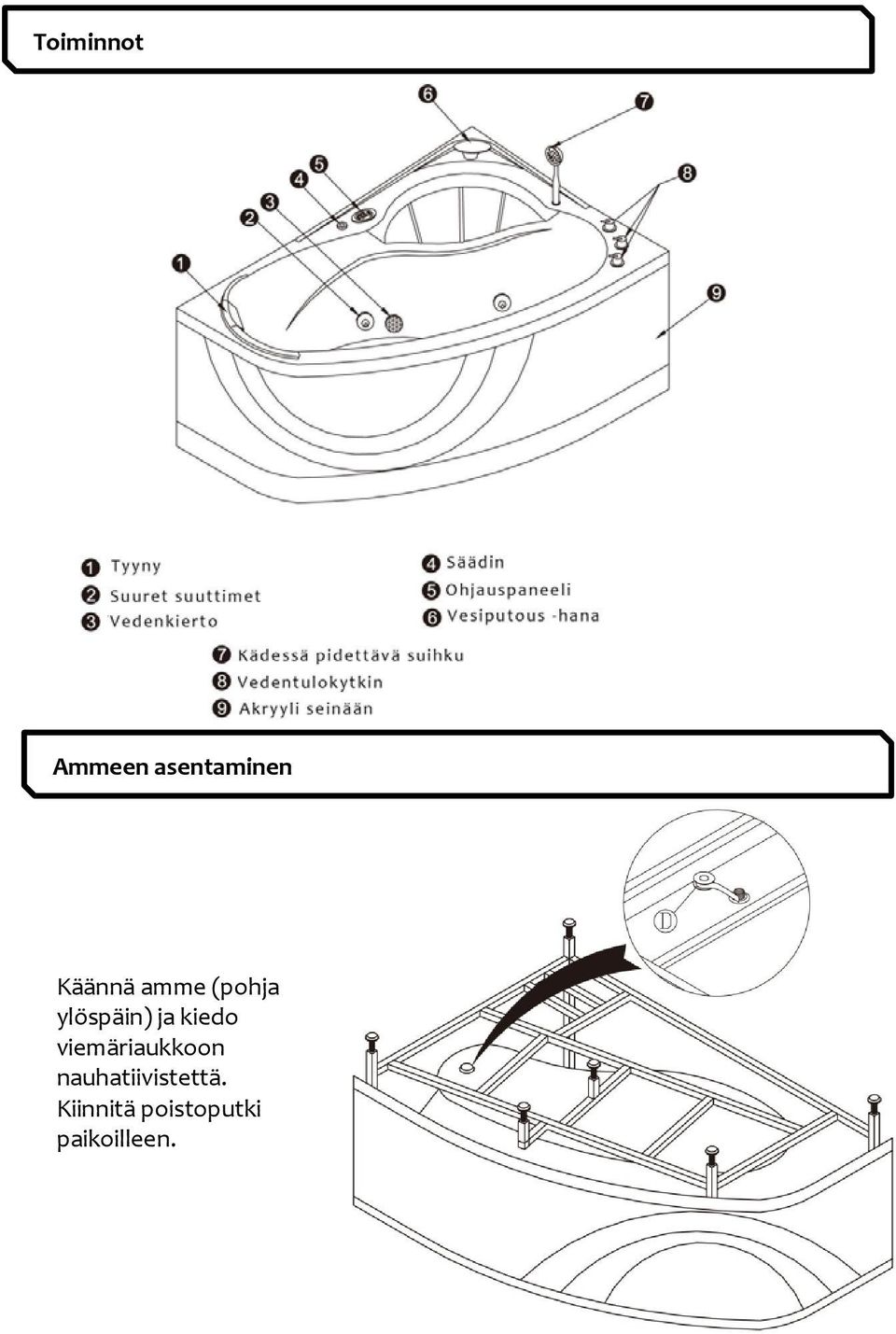

5 Toiminnot Ammeen asentaminen Käännä amme (pohja ylöspäin) ja kiedo viemäriaukkoon nauhatiivistettä. Kiinnitä poistoputki paikoilleen.

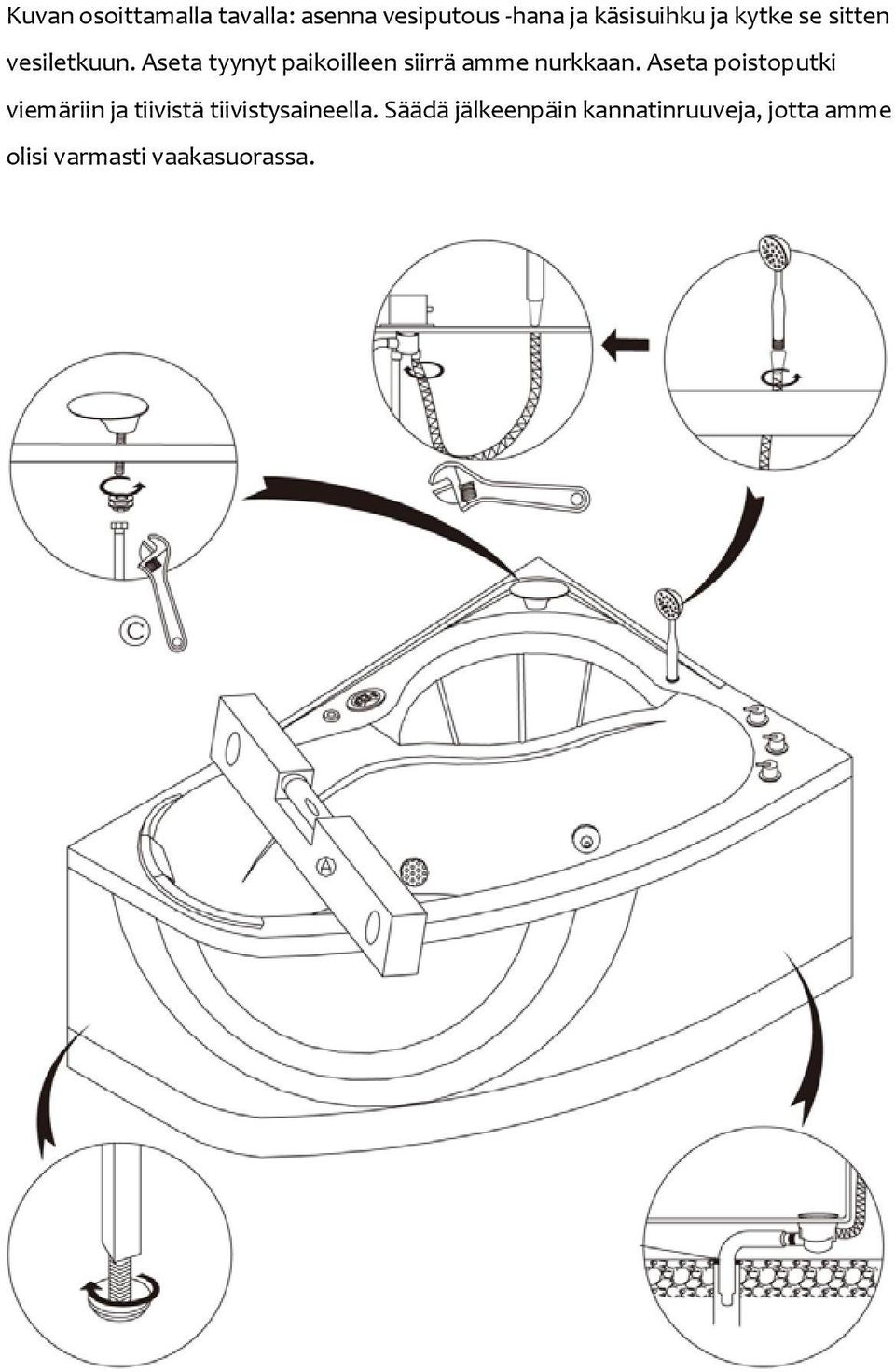

6 Kuvan osoittamalla tavalla: asenna vesiputous -hana ja käsisuihku ja kytke se sitten vesiletkuun. Aseta tyynyt paikoilleen siirrä amme nurkkaan. Aseta poistoputki viemäriin ja tiivistä tiivistysaineella. Säädä jälkeenpäin kannatinruuveja, jotta amme olisi varmasti vaakasuorassa.

Aseta tyynyt paikoilleen siirrä amme nurkkaan.

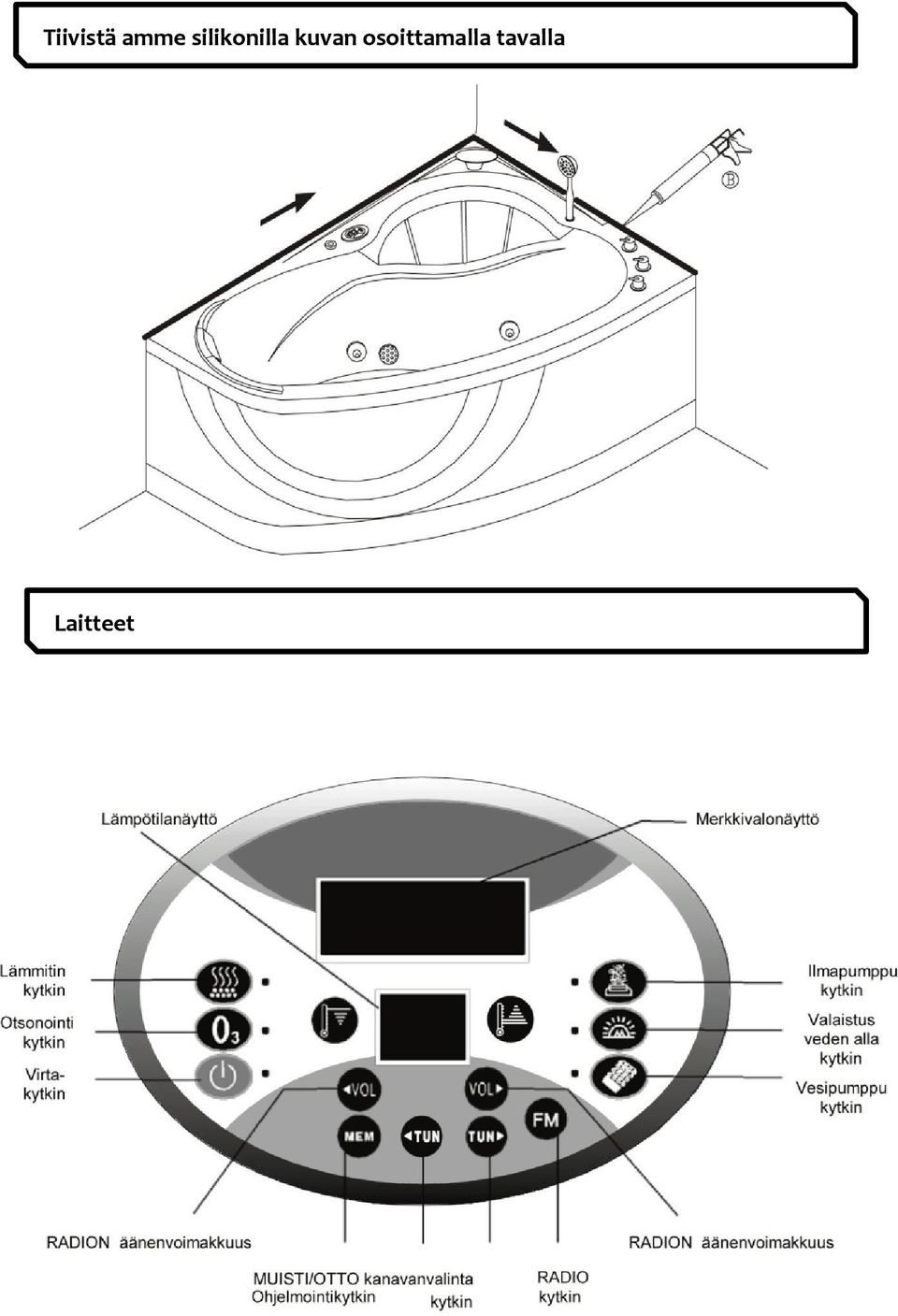

7 Tiivistä amme silikonilla kuvan osoittamalla tavalla Laitteet

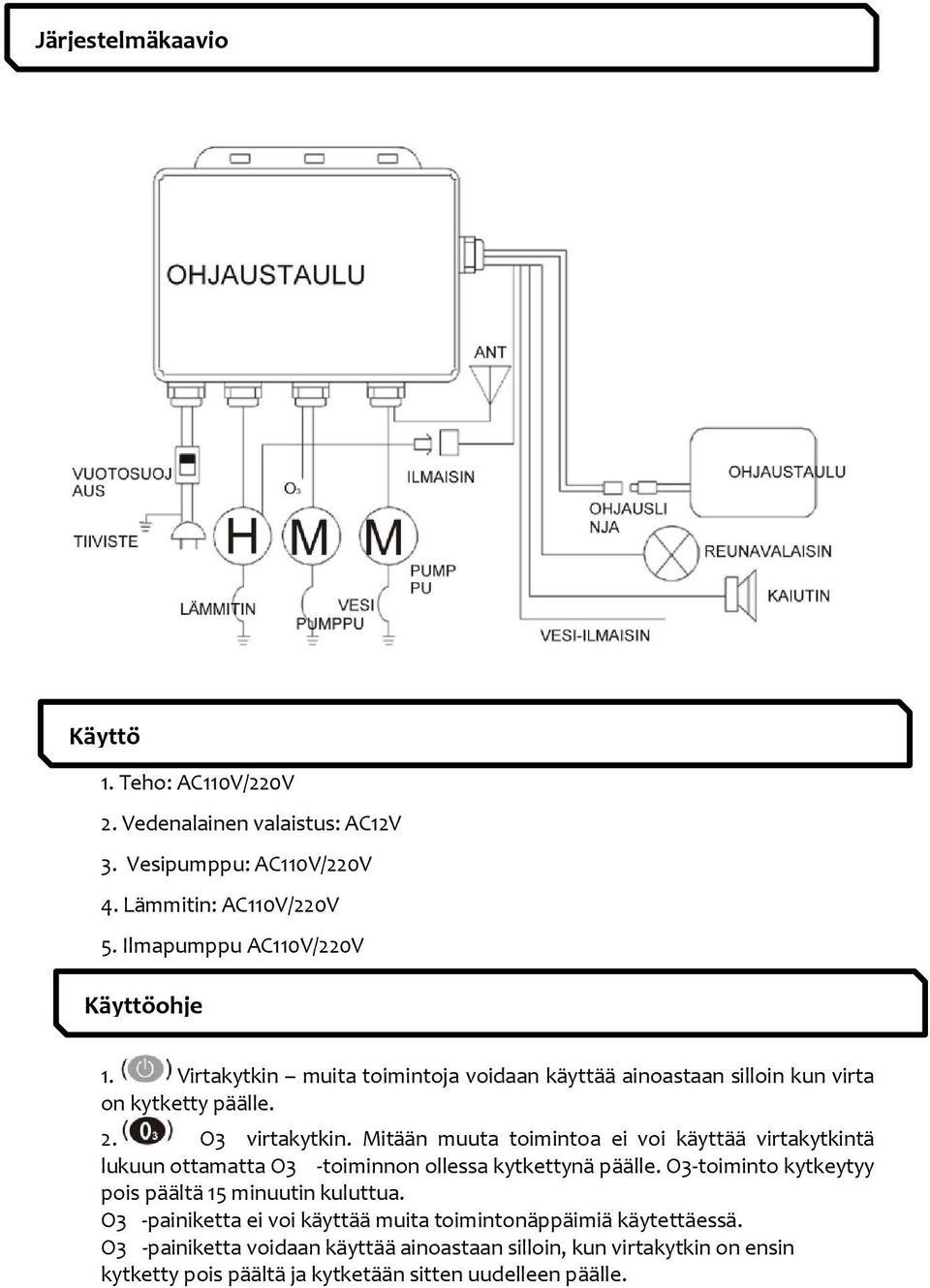

8 Järjestelmäkaavio Käyttö 1. Teho: AC110V/220V 2. Vedenalainen valaistus: AC12V 3. Vesipumppu: AC110V/220V 4. Lämmitin: AC110V/220V 5. Ilmapumppu AC110V/220V Käyttöohje 1. Virtakytkin muita toimintoja voidaan käyttää ainoastaan silloin kun virta on kytketty päälle. 2. O3 virtakytkin. Mitään muuta toimintoa ei voi käyttää virtakytkintä lukuun ottamatta O3 -toiminnon ollessa kytkettynä päälle. O3-toiminto kytkeytyy pois päältä 15 minuutin kuluttua. O3 -painiketta ei voi käyttää muita toimintonäppäimiä käytettäessä. O3 -painiketta voidaan käyttää ainoastaan silloin, kun virtakytkin on ensin kytketty pois päältä ja kytketään sitten uudelleen päälle.

Mitään muuta toimintoa ei voi käyttää virtakytkintä lukuun ottamatta O3 -toiminnon ollessa kytkettynä päälle.

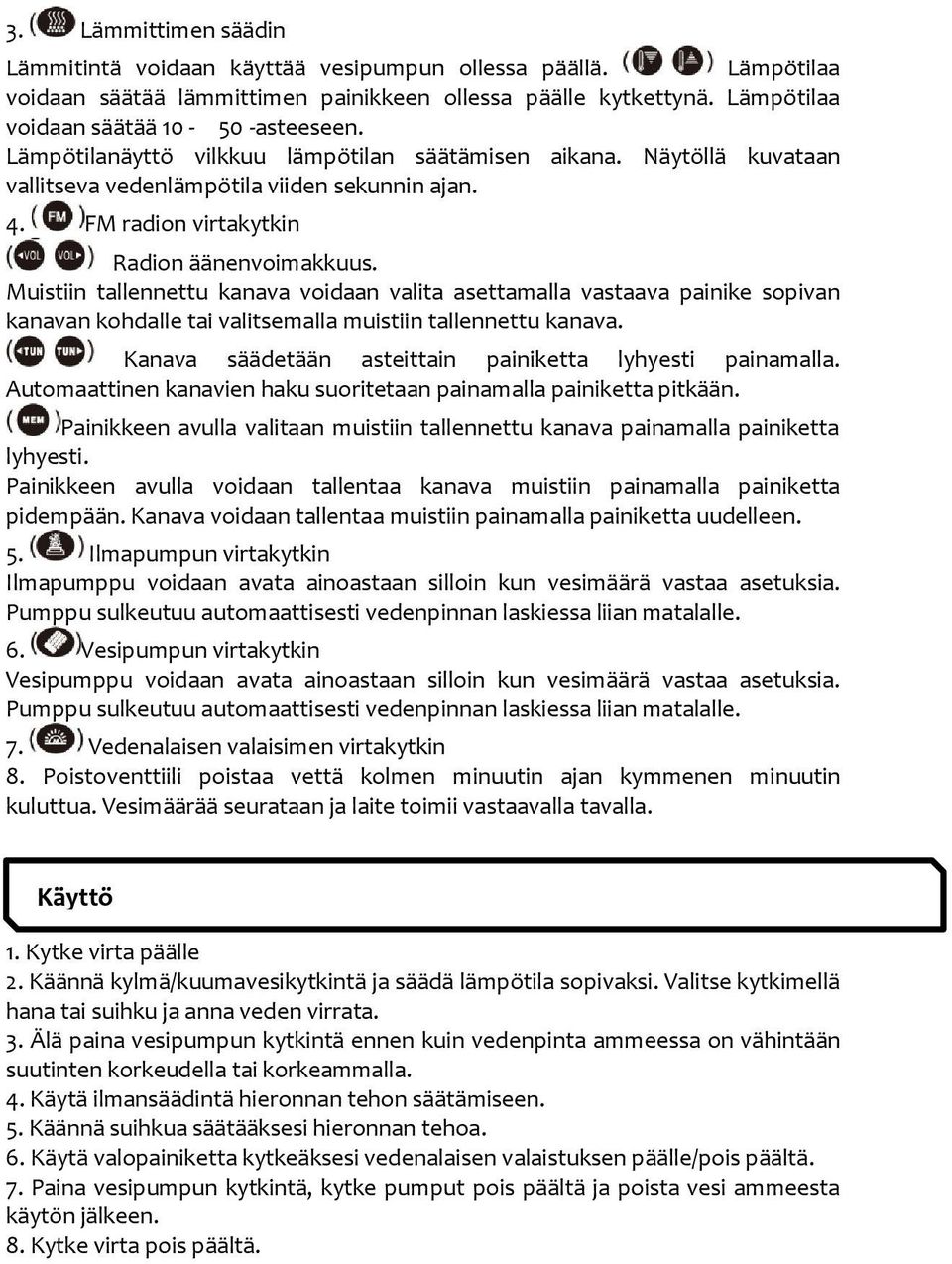

9 3. Lämmittimen säädin Lämmitintä voidaan käyttää vesipumpun ollessa päällä. Lämpötilaa voidaan säätää lämmittimen painikkeen ollessa päälle kytkettynä. Lämpötilaa voidaan säätää asteeseen. Lämpötilanäyttö vilkkuu lämpötilan säätämisen aikana. Näytöllä kuvataan vallitseva vedenlämpötila viiden sekunnin ajan. 4. FM radion virtakytkin Radion äänenvoimakkuus. Muistiin tallennettu kanava voidaan valita asettamalla vastaava painike sopivan kanavan kohdalle tai valitsemalla muistiin tallennettu kanava. Kanava säädetään asteittain painiketta lyhyesti painamalla. Automaattinen kanavien haku suoritetaan painamalla painiketta pitkään. Painikkeen avulla valitaan muistiin tallennettu kanava painamalla painiketta lyhyesti. Painikkeen avulla voidaan tallentaa kanava muistiin painamalla painiketta pidempään. Kanava voidaan tallentaa muistiin painamalla painiketta uudelleen. 5. Ilmapumpun virtakytkin Ilmapumppu voidaan avata ainoastaan silloin kun vesimäärä vastaa asetuksia. Pumppu sulkeutuu automaattisesti vedenpinnan laskiessa liian matalalle. 6. Vesipumpun virtakytkin Vesipumppu voidaan avata ainoastaan silloin kun vesimäärä vastaa asetuksia. Pumppu sulkeutuu automaattisesti vedenpinnan laskiessa liian matalalle. 7. Vedenalaisen valaisimen virtakytkin 8. Poistoventtiili poistaa vettä kolmen minuutin ajan kymmenen minuutin kuluttua. Vesimäärää seurataan ja laite toimii vastaavalla tavalla. Käyttö 1. Kytke virta päälle 2. Käännä kylmä/kuumavesikytkintä ja säädä lämpötila sopivaksi. Valitse kytkimellä hana tai suihku ja anna veden virrata. 3. Älä paina vesipumpun kytkintä ennen kuin vedenpinta ammeessa on vähintään suutinten korkeudella tai korkeammalla. 4. Käytä ilmansäädintä hieronnan tehon säätämiseen. 5. Käännä suihkua säätääksesi hieronnan tehoa. 6. Käytä valopainiketta kytkeäksesi vedenalaisen valaistuksen päälle/pois päältä. 7. Paina vesipumpun kytkintä, kytke pumput pois päältä ja poista vesi ammeesta käytön jälkeen. 8. Kytke virta pois päältä.

Muistiin tallennettu kanava voidaan valita asettamalla vastaava painike sopivan kanavan kohdalle tai valitsemalla muistiin tallennettu kanava.

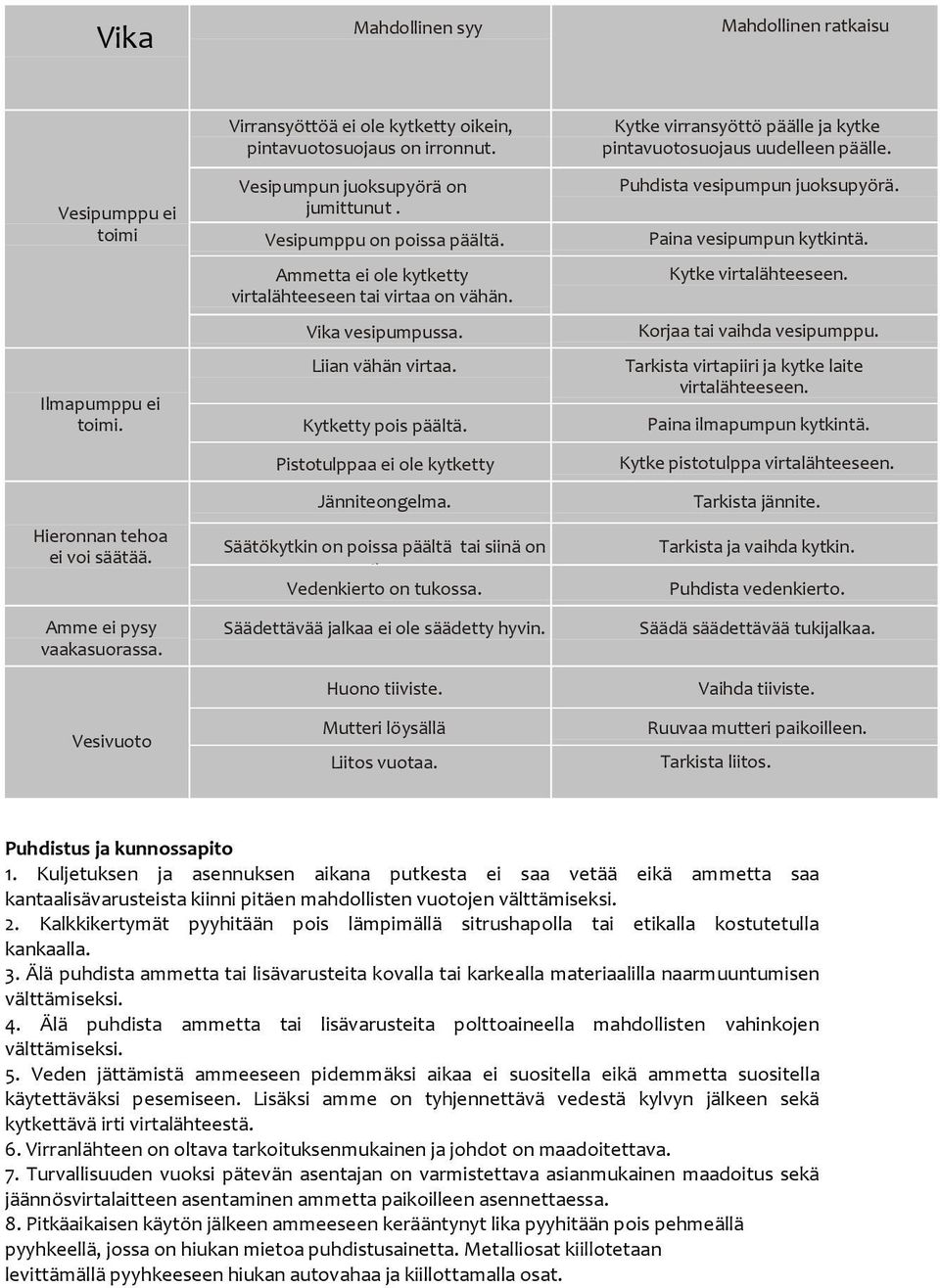

10 Vika Mahdollinen syy Mahdollinen ratkaisu Vesipumppu ei toimi Ilmapumppu ei toimi. Hieronnan tehoa ei voi säätää. Amme ei pysy vaakasuorassa. Vesivuoto Virransyöttöä ei ole kytketty oikein, pintavuotosuojaus on irronnut. Vesipumpun juoksupyörä on jumittunut. Vesipumppu on poissa päältä. Ammetta ei ole kytketty virtalähteeseen tai virtaa on vähän. Vika vesipumpussa. Liian vähän virtaa. Kytketty pois päältä. Pistotulppaa ei ole kytketty l h Jänniteongelma. Säätökytkin on poissa päältä tai siinä on ik Vedenkierto on tukossa. Säädettävää jalkaa ei ole säädetty hyvin. Huono tiiviste. Mutteri löysällä Liitos vuotaa. Kytke virransyöttö päälle ja kytke pintavuotosuojaus uudelleen päälle. Puhdista vesipumpun juoksupyörä. Paina vesipumpun kytkintä. Kytke virtalähteeseen. Korjaa tai vaihda vesipumppu. Tarkista virtapiiri ja kytke laite virtalähteeseen. Paina ilmapumpun kytkintä. Kytke pistotulppa virtalähteeseen. Tarkista jännite. Tarkista ja vaihda kytkin. Puhdista vedenkierto. Säädä säädettävää tukijalkaa. Vaihda tiiviste. Ruuvaa mutteri paikoilleen. Tarkista liitos. Puhdistus ja kunnossapito 1. Kuljetuksen ja asennuksen aikana putkesta ei saa vetää eikä ammetta saa kantaalisävarusteista kiinni pitäen mahdollisten vuotojen välttämiseksi. 2. Kalkkikertymät pyyhitään pois lämpimällä sitrushapolla tai etikalla kostutetulla kankaalla. 3. Älä puhdista ammetta tai lisävarusteita kovalla tai karkealla materiaalilla naarmuuntumisen välttämiseksi. 4. Älä puhdista ammetta tai lisävarusteita polttoaineella mahdollisten vahinkojen välttämiseksi. 5. Veden jättämistä ammeeseen pidemmäksi aikaa ei suositella eikä ammetta suositella käytettäväksi pesemiseen. Lisäksi amme on tyhjennettävä vedestä kylvyn jälkeen sekä kytkettävä irti virtalähteestä. 6. Virranlähteen on oltava tarkoituksenmukainen ja johdot on maadoitettava. 7. Turvallisuuden vuoksi pätevän asentajan on varmistettava asianmukainen maadoitus sekä jäännösvirtalaitteen asentaminen ammetta paikoilleen asennettaessa. 8. Pitkäaikaisen käytön jälkeen ammeeseen kerääntynyt lika pyyhitään pois pehmeällä pyyhkeellä, jossa on hiukan mietoa puhdistusainetta. Metalliosat kiillotetaan levittämällä pyyhkeeseen hiukan autovahaa ja kiillottamalla osat.

Ammetta ei ole kytketty virtalähteeseen tai virtaa on vähän. Vika vesipumpussa. Liian vähän virtaa. Kytketty pois päältä. Pistotulppaa ei ole kytketty l h Jänniteongelma.
