1 Uudet energiainvestoinnit Etelä-Savossa Aurinkokeräimet Jari Varjotie, CEO

2 Esityksen sisältö Aurinkoenergia Savosolar keräimet Aurinkolämpöenergiaa maailmalla Aurinkolämpöhankkeita Etelä-Savossa

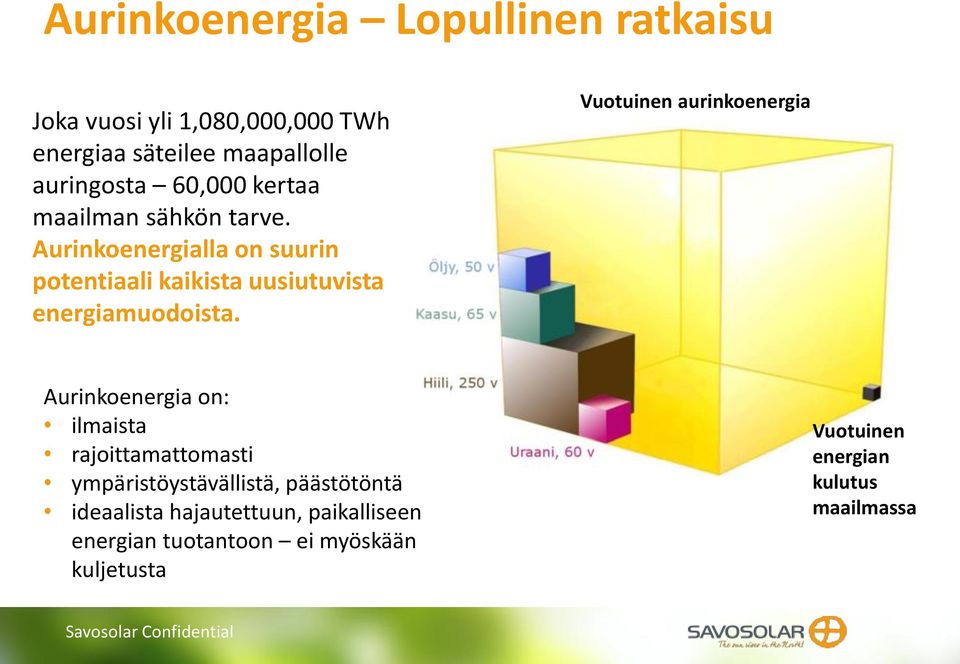

3 Aurinkoenergia Lopullinen ratkaisu Joka vuosi yli 1,080,000,000 TWh energiaa säteilee maapallolle auringosta 60,000 kertaa maailman sähkön tarve. Aurinkoenergialla on suurin potentiaali kaikista uusiutuvista energiamuodoista. Vuotuinen aurinkoenergia Aurinkoenergia on: ilmaista rajoittamattomasti ympäristöystävällistä, päästötöntä ideaalista hajautettuun, paikalliseen energian tuotantoon ei myöskään kuljetusta Vuotuinen energian kulutus maailmassa

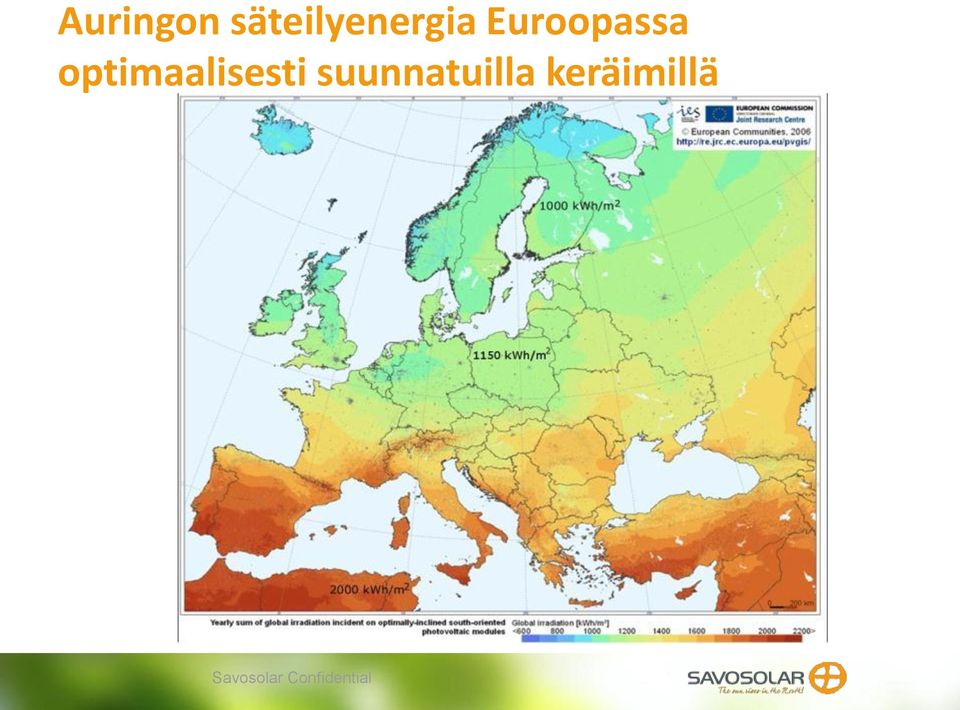

4 Auringon säteilyenergia Euroopassa optimaalisesti suunnatuilla keräimillä

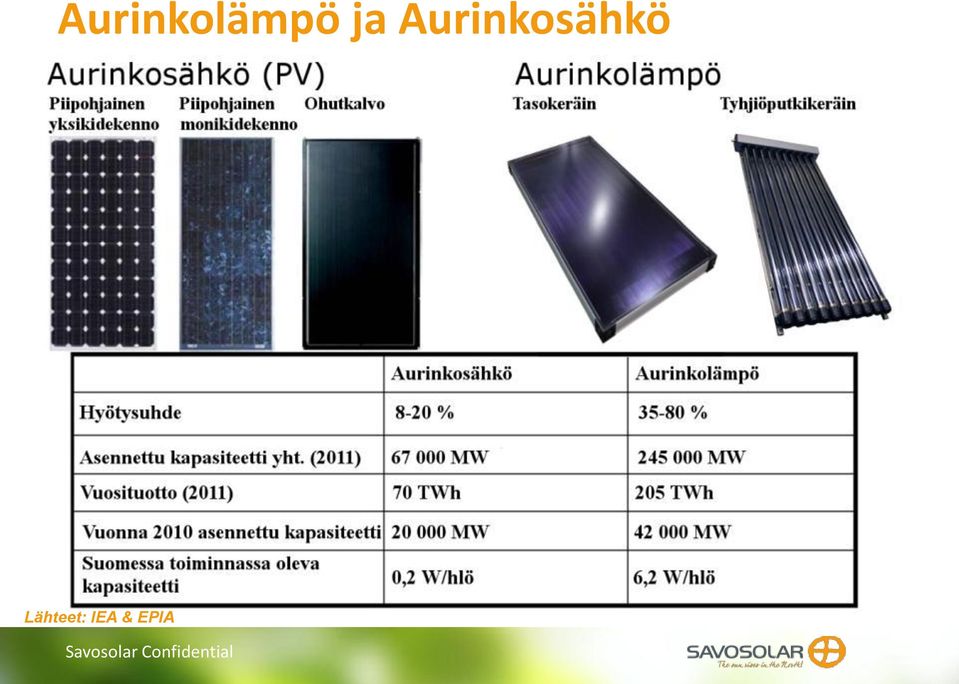

5 Aurinkolämpö ja Aurinkosähkö Lähteet: IEA & EPIA

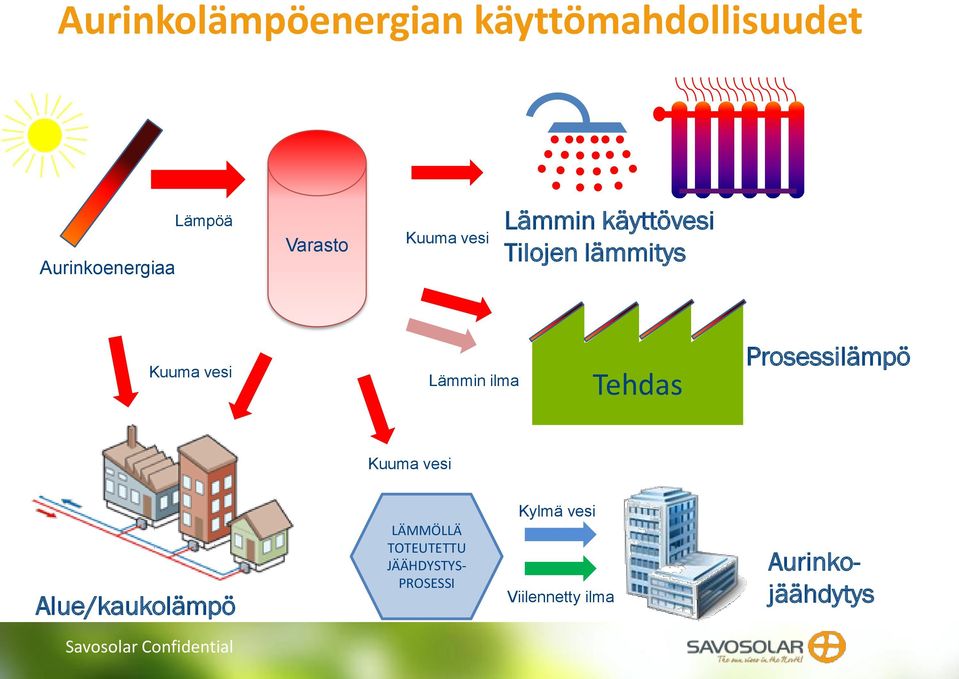

6 Aurinkolämpöenergian käyttömahdollisuudet Aurinkoenergiaa Lämpöä Varasto Kuuma vesi Lämmin käyttövesi Tilojen lämmitys Kuuma vesi Lämmin ilma Tehdas Prosessilämpö Kuuma vesi Alue/kaukolämpö LÄMMÖLLÄ TOTEUTETTU JÄÄHDYSTYS- PROSESSI Kylmä vesi Viilennetty ilma Aurinkojäähdytys

7 Savosolar keräimet

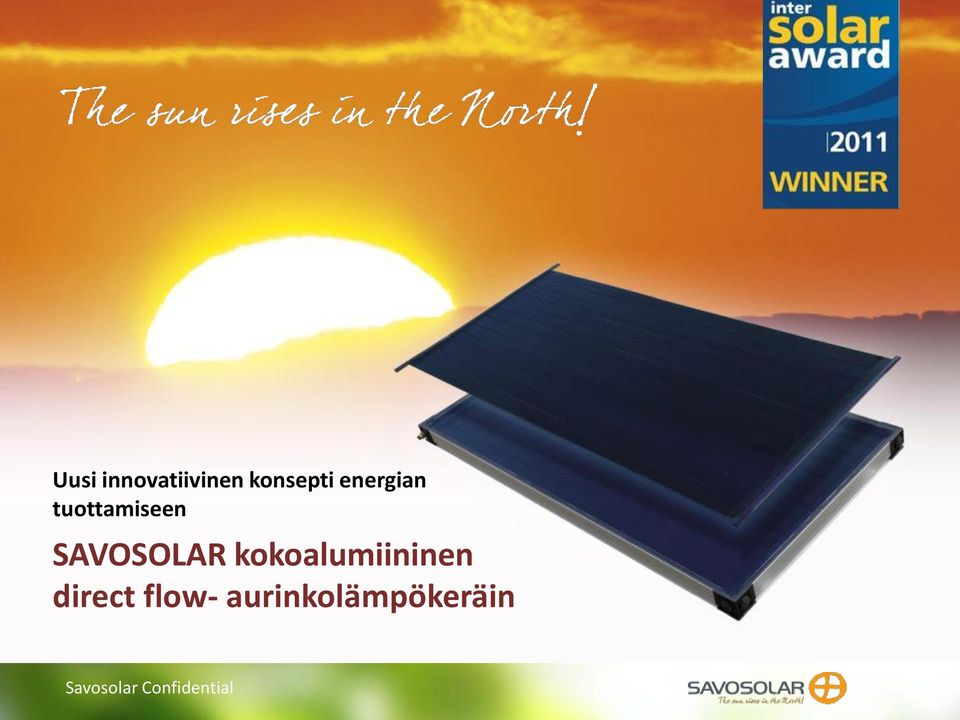

8 Uusi innovatiivinen konsepti energian tuottamiseen SAVOSOLAR kokoalumiininen direct flow- aurinkolämpökeräin

9 Toimistorakennus 15 täysalumiinikeräintä Aurinkolämpö yhdessä kaukolämmön kanssa Simuloitu tuotto yli kwh vuodessa Keräimen vuosituotto 667 kwh/m 2, hyötysuhde 56%

10 Lämpökeskus

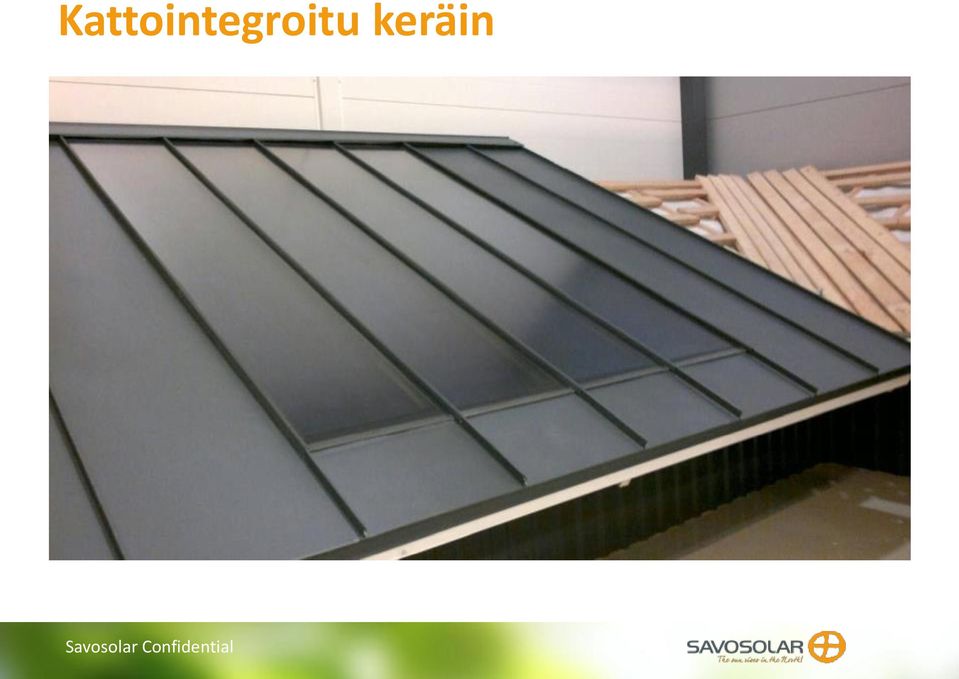

11 Kattointegroitu keräin

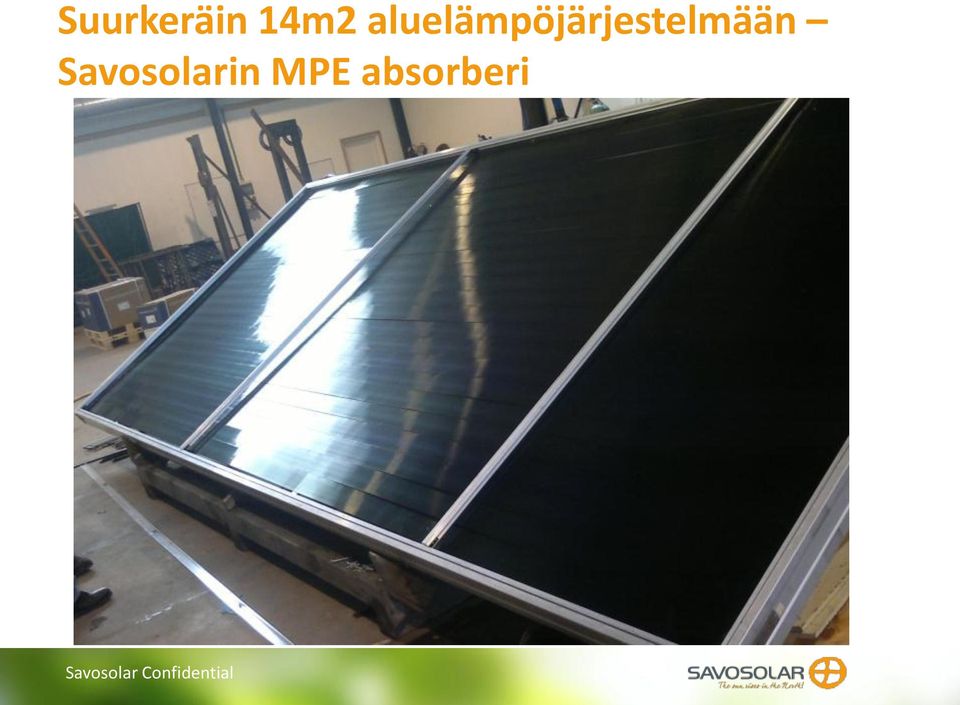

12 Suurkeräin 14m2 aluelämpöjärjestelmään Savosolarin MPE absorberi

13 Aurinkolämpöenergia maailmalla

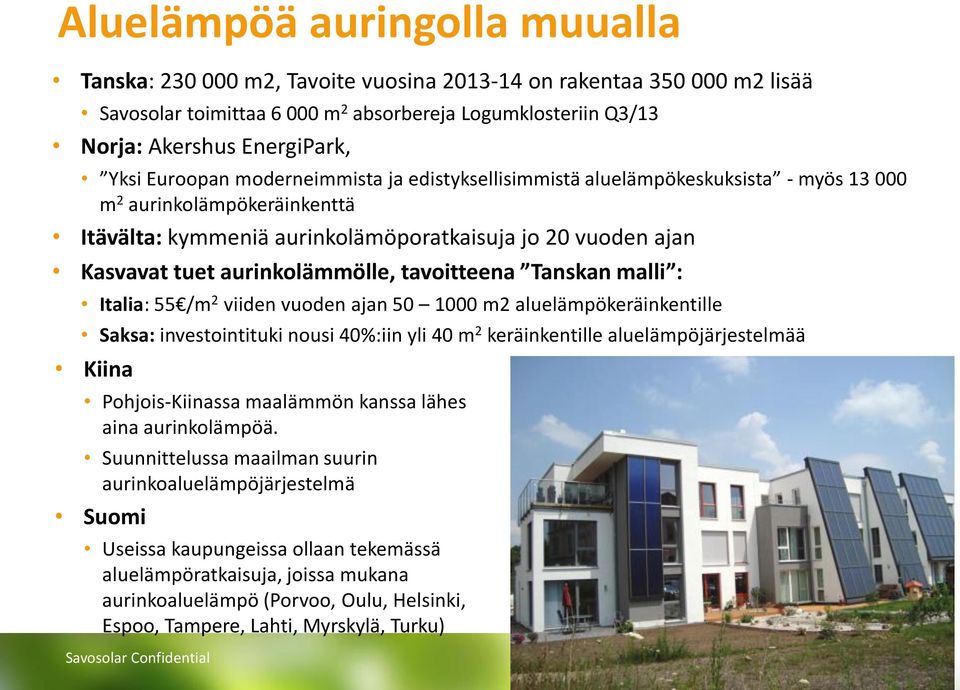

14 Aluelämpöä auringolla muualla Tanska: m2, Tavoite vuosina on rakentaa m2 lisää Savosolar toimittaa m 2 absorbereja Logumklosteriin Q3/13 Norja: Akershus EnergiPark, Yksi Euroopan moderneimmista ja edistyksellisimmistä aluelämpökeskuksista - myös m 2 aurinkolämpökeräinkenttä Itävälta: kymmeniä aurinkolämöporatkaisuja jo 20 vuoden ajan Kasvavat tuet aurinkolämmölle, tavoitteena Tanskan malli : Italia: 55 /m 2 viiden vuoden ajan m2 aluelämpökeräinkentille Saksa: investointituki nousi 40%:iin yli 40 m 2 keräinkentille aluelämpöjärjestelmää Kiina Pohjois-Kiinassa maalämmön kanssa lähes aina aurinkolämpöä. Suunnittelussa maailman suurin aurinkoaluelämpöjärjestelmä Suomi Useissa kaupungeissa ollaan tekemässä aluelämpöratkaisuja, joissa mukana aurinkoaluelämpö (Porvoo, Oulu, Helsinki, Espoo, Tampere, Lahti, Myrskylä, Turku)

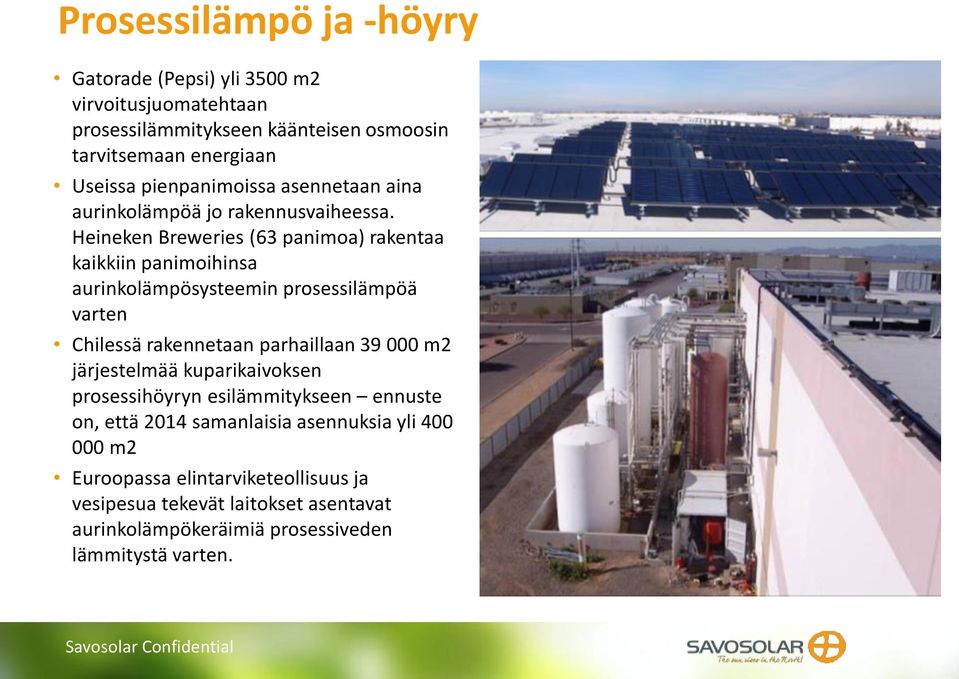

15 Prosessilämpö ja -höyry Gatorade (Pepsi) yli 3500 m2 virvoitusjuomatehtaan prosessilämmitykseen käänteisen osmoosin tarvitsemaan energiaan Useissa pienpanimoissa asennetaan aina aurinkolämpöä jo rakennusvaiheessa. Heineken Breweries (63 panimoa) rakentaa kaikkiin panimoihinsa aurinkolämpösysteemin prosessilämpöä varten Chilessä rakennetaan parhaillaan m2 järjestelmää kuparikaivoksen prosessihöyryn esilämmitykseen ennuste on, että 2014 samanlaisia asennuksia yli m2 Euroopassa elintarviketeollisuus ja vesipesua tekevät laitokset asentavat aurinkolämpökeräimiä prosessiveden lämmitystä varten.

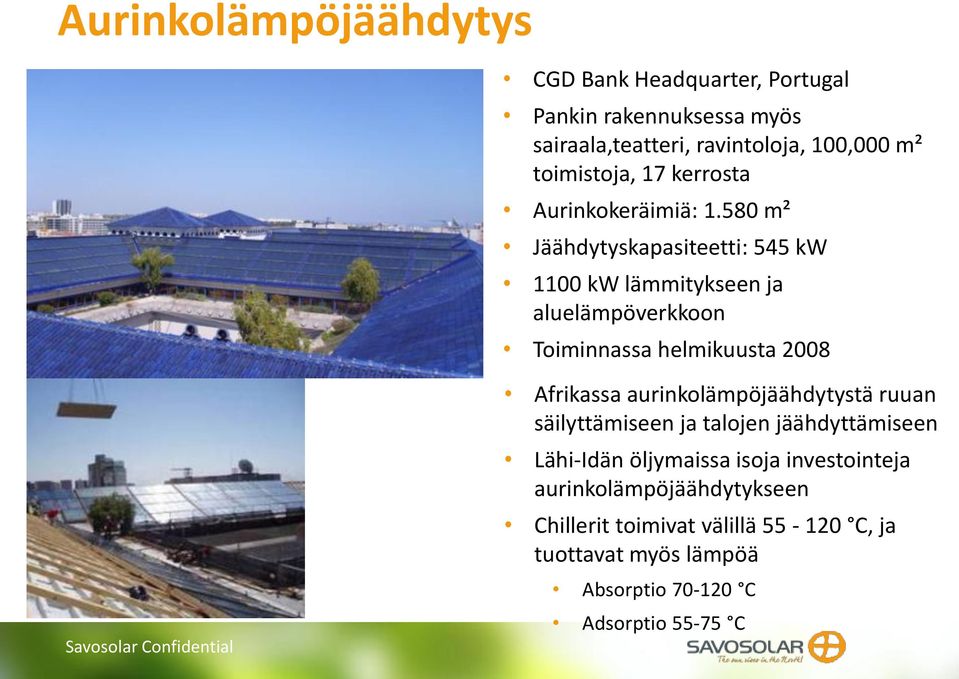

16 Aurinkolämpöjäähdytys CGD Bank Headquarter, Portugal Pankin rakennuksessa myös sairaala,teatteri, ravintoloja, 100,000 m² toimistoja, 17 kerrosta Aurinkokeräimiä: m² Jäähdytyskapasiteetti: 545 kw 1100 kw lämmitykseen ja aluelämpöverkkoon Toiminnassa helmikuusta 2008 Afrikassa aurinkolämpöjäähdytystä ruuan säilyttämiseen ja talojen jäähdyttämiseen Lähi-Idän öljymaissa isoja investointeja aurinkolämpöjäähdytykseen Chillerit toimivat välillä C, ja tuottavat myös lämpöä Absorptio C Adsorptio C

17 Aurinkolämpöenergiakohteita Etelä-Savossa

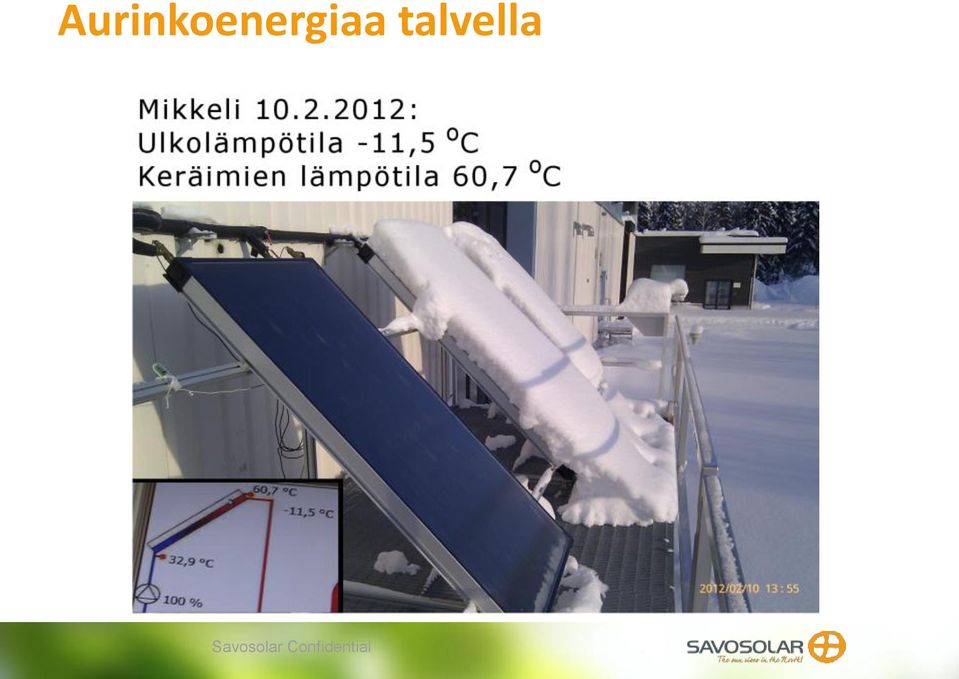

18 Aurinkoenergiaa talvella

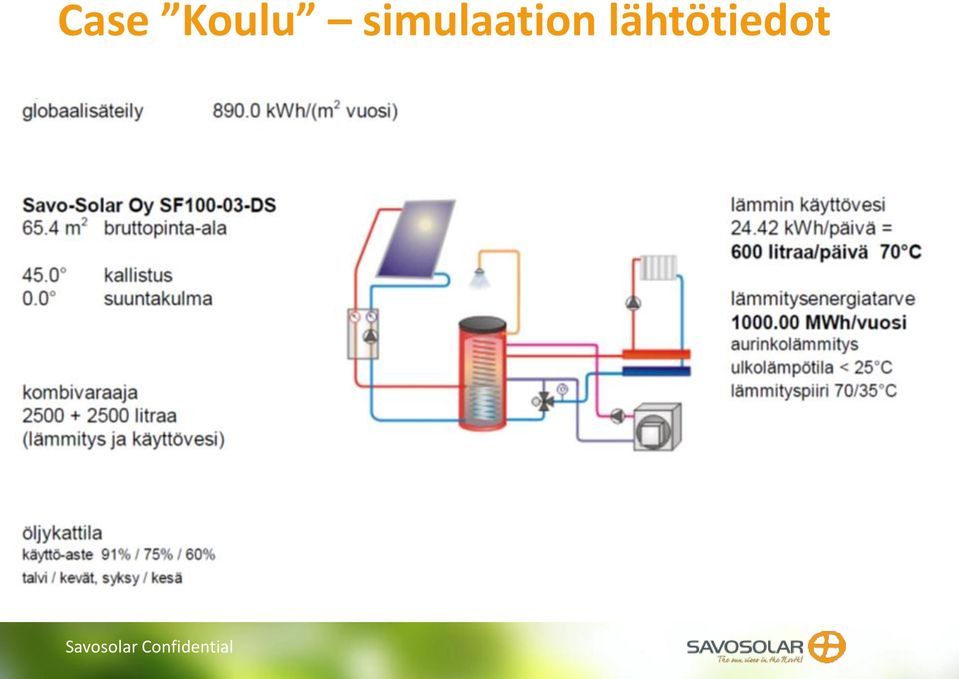

19 Case Koulu simulaation lähtötiedot

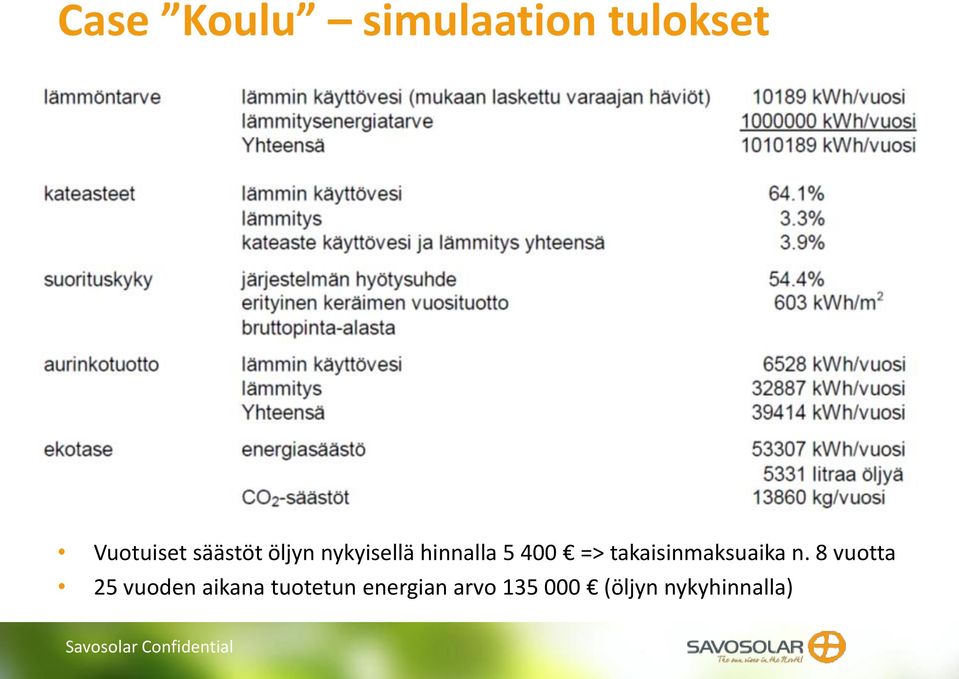

20 Case Koulu simulaation tulokset Vuotuiset säästöt öljyn nykyisellä hinnalla => takaisinmaksuaika n. 8 vuotta 25 vuoden aikana tuotetun energian arvo (öljyn nykyhinnalla)

21 Aurinkolämmitysjäähdytys; Case Savosolar Tilojen tarvittava jäähdytysteho 13 kw Jäähdytysenergiantarve max. 56 kwh / vrk Jäähdytyspiirin lämpötila 18/13 C Keräinpiirin tuottama nimellislämpötila 65 C 21

22 Järjestelmän mitoitus Energiantarve saadaan katettua 15 SF keräimellä Keräimet varastoivat lämpöenergiaa varaajaan ympärivuotisesti. Jäähdytyskauden ulkopuolella lämpöenergiaa voidaan hyödyntää rakennuksen lämmityksessä. Kun ulkolämpötila ylittää asetusarvon, jäähdytin jäähdyttää kylmävaraajan asetettuun lämpötilaan (10-15 C). Itse tilojen jäähdytys voidaan toteuttaa liittämällä järjestelmä jo olemassa olevaan jäähdytysjärjestelmään. 22

23 Muita Etelä-Savon hankkeita Savosolar aurinkolämpökonsepti liitettynä hakekaukolämmitykseen Energiankulutus MWh/v 1200 m2 aurinkokeräimiä => tuotto 418 MWh/v Kentän keskellä kaksi 45 m3 varaajaa, joista ensimmäinen on viileämpi esilämmitysvaraaja ja toinen kuumempi jälkilämmitysvaraaja => parantaa myös hakepolttimen hyötysuhdetta kesäaikaan, jos on tarvetta käyttää Koulu II Energiankulutus 98 MWh/v; 30 m2 aurinkokeräimiä => 17,1 MWh/v; kateaste 14,1% Veden kulutus 1000 l/pv, varaajat 3700 l l Majoitus- ja virkistyskohde Energiankulutus 441 MWh/v Aurinkokeräimiä 48 m2 => tuotto 26,8 MWH/v Kateaste 6,1 % Säästö yli 3500 l öljyä vuodessa = n Hotellikonsepti Kehitteillä suomalainen konsepti hotellien lämmitysenergian tuottamiseen auringolla etsitään testipaikkaa mielellään Etelä-Savosta

24 Marstal, Tanska; m2 aurinkokeräinkenttä alue-lämmityksessä Samaan bioenergiamäärään tarvitaan kertainen maa-ala!

25 Marstal yli 50% vuotuisesta energiasta auringosta

26 Mahdollisuus Etelä-Savolle...
