1 1

2 Robert Bosch GmbH Bosch-konsernin liikevaihto 2012: 52,5 miljardia euroa Henkilöstömäärä: Automotive Technology 59% Industrial Technology 15% Consumer Goods & Building Technology 26% 2

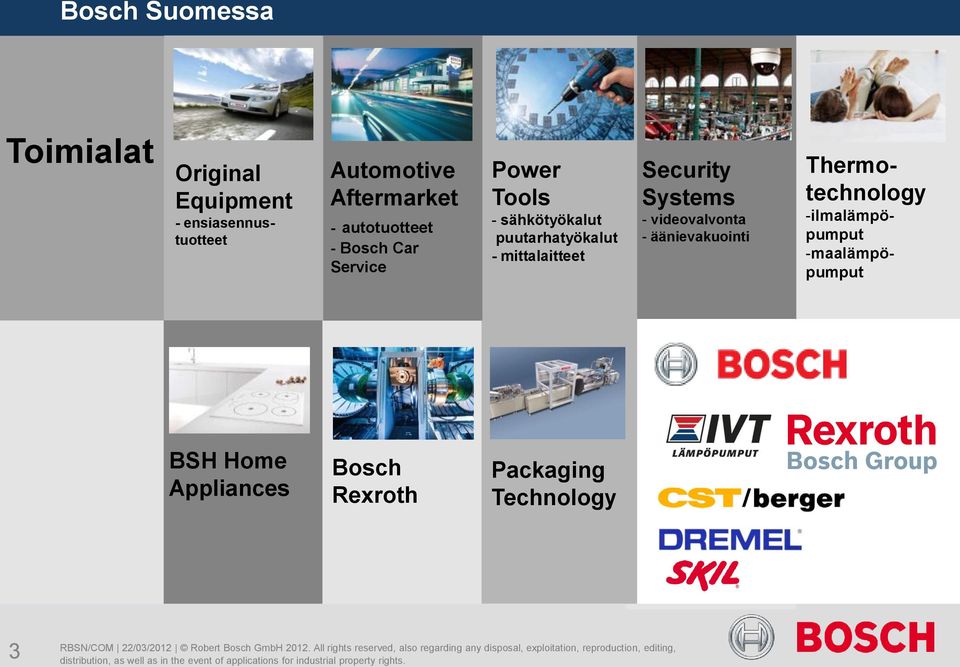

3 Bosch Suomessa Toimialat Original Equipment - ensiasennustuotteet Automotive Aftermarket - autotuotteet - Bosch Car Service Power Tools - sähkötyökalut puutarhatyökalut - mittalaitteet Security Systems - videovalvonta - äänievakuointi -ilmalämpöpumput -maalämpöpumput BSH Home Appliances Bosch Rexroth Packaging Technology 3

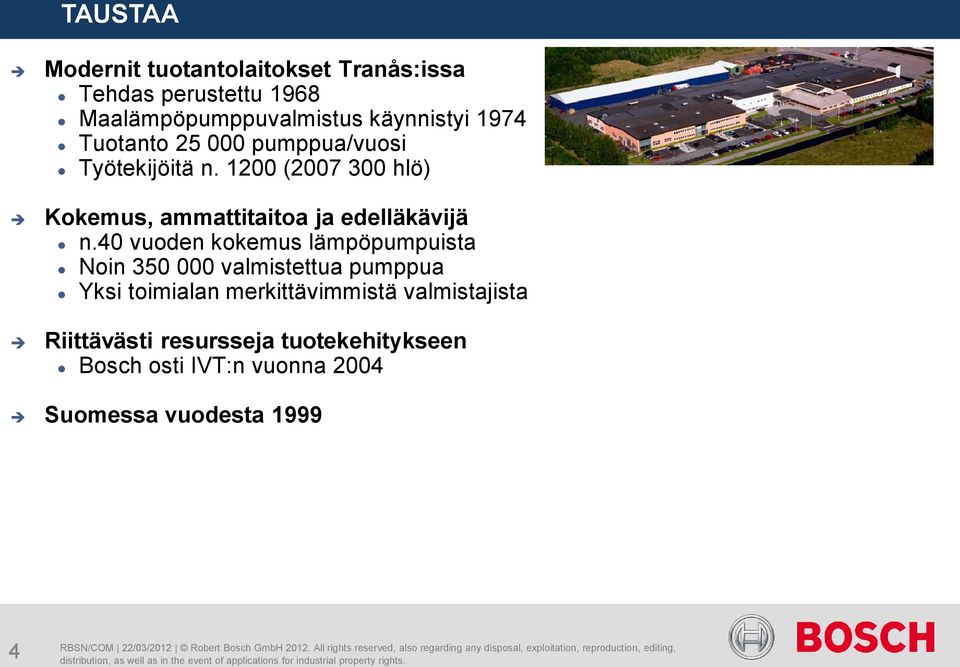

4 TAUSTAA Modernit tuotantolaitokset Tranås:issa Tehdas perustettu 1968 Maalämpöpumppuvalmistus käynnistyi 1974 Tuotanto pumppua/vuosi Työtekijöitä n ( hlö) Kokemus, ammattitaitoa ja edelläkävijä n.40 vuoden kokemus lämpöpumpuista Noin valmistettua pumppua Yksi toimialan merkittävimmistä valmistajista Riittävästi resursseja tuotekehitykseen Bosch osti IVT:n vuonna 2004 Suomessa vuodesta

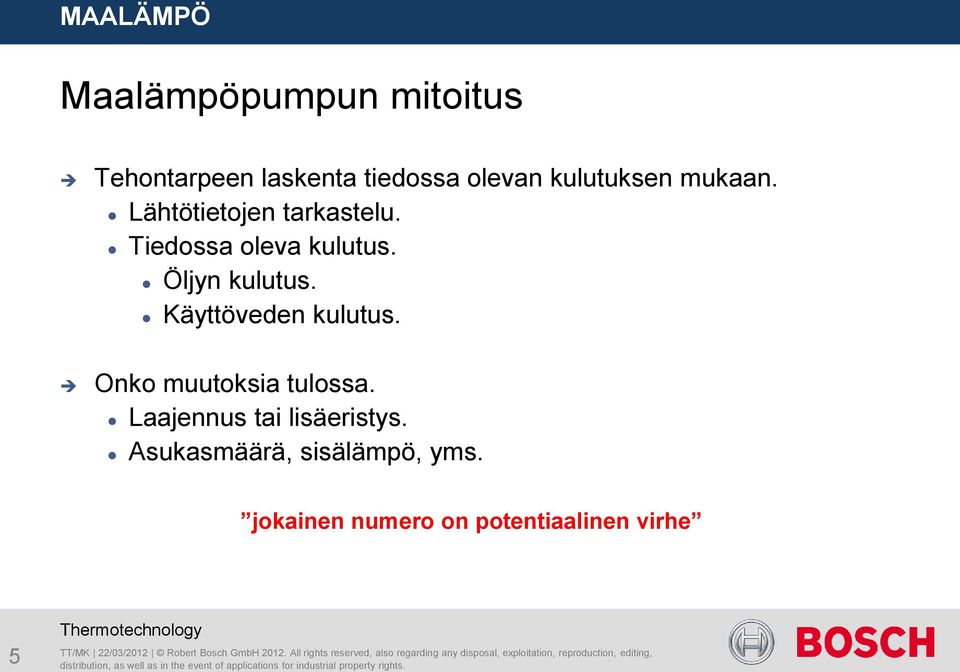

5 Maalämpöpumpun mitoitus Tehontarpeen laskenta tiedossa olevan kulutuksen mukaan. Lähtötietojen tarkastelu. Tiedossa oleva kulutus. Öljyn kulutus. Käyttöveden kulutus. Onko muutoksia tulossa. Laajennus tai lisäeristys. Asukasmäärä, sisälämpö, yms. jokainen numero on potentiaalinen virhe 5 TT/MK 22/03/2012 Robert Bosch GmbH All rights reserved, also regarding any disposal, exploitation, reproduction, editing,

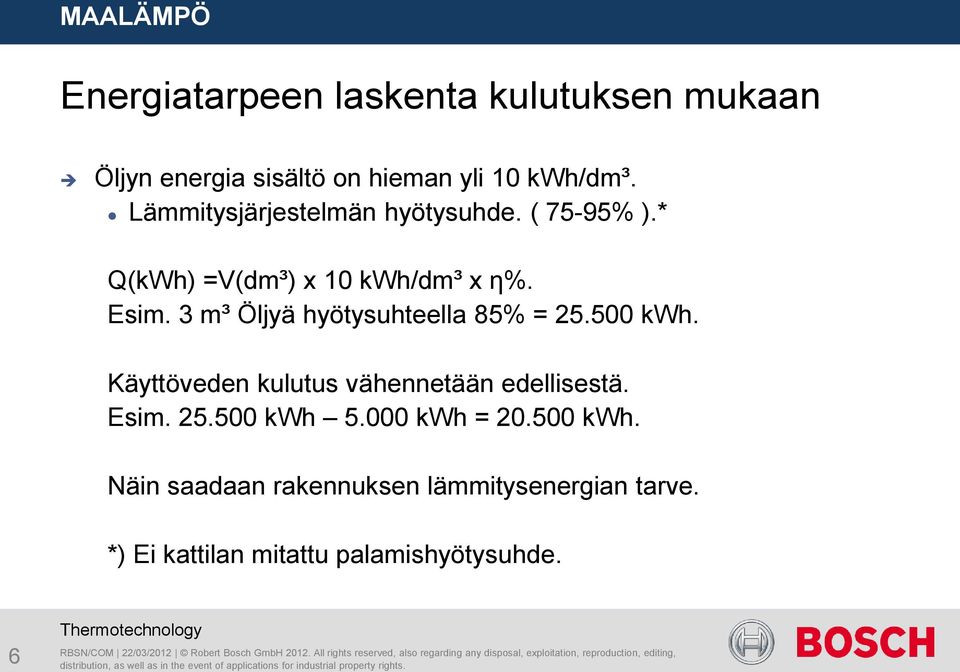

6 Energiatarpeen laskenta kulutuksen mukaan Öljyn energia sisältö on hieman yli 10 kwh/dm³. Lämmitysjärjestelmän hyötysuhde. ( 75-95% ).* Q(kWh) =V(dm³) x 10 kwh/dm³ x η%. Esim. 3 m³ Öljyä hyötysuhteella 85% = kwh. Käyttöveden kulutus vähennetään edellisestä. Esim kwh kwh = kwh. Näin saadaan rakennuksen lämmitysenergian tarve. *) Ei kattilan mitattu palamishyötysuhde. 6

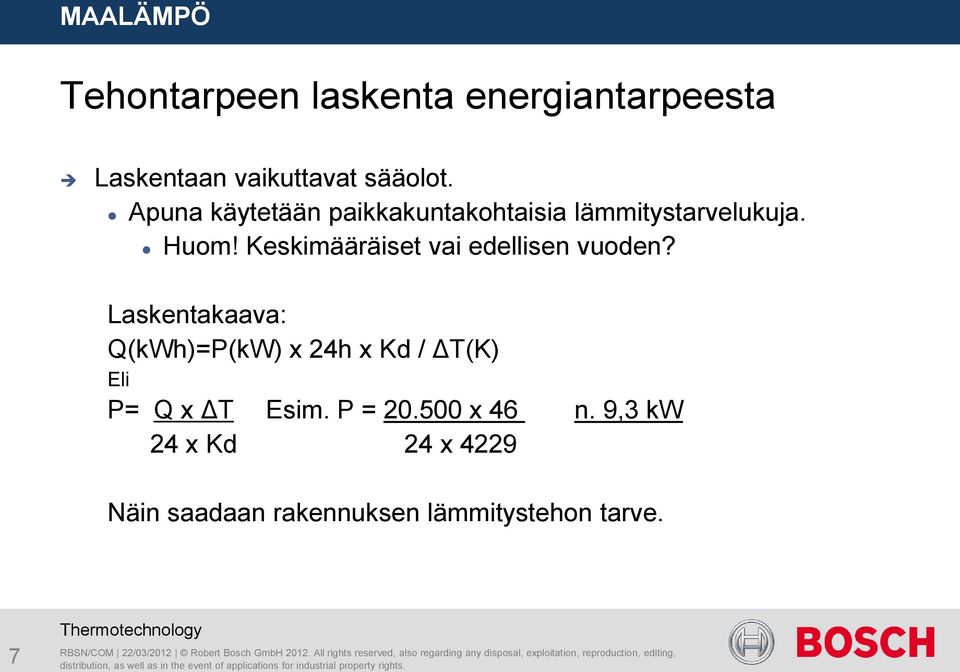

7 Tehontarpeen laskenta energiantarpeesta Laskentaan vaikuttavat sääolot. Apuna käytetään paikkakuntakohtaisia lämmitystarvelukuja. Huom! Keskimääräiset vai edellisen vuoden? Laskentakaava: Q(kWh)=P(kW) x 24h x Kd / ΔT(K) Eli P= Q x ΔT Esim. P = x 46 n. 9,3 kw 24 x Kd 24 x 4229 Näin saadaan rakennuksen lämmitystehon tarve. 7

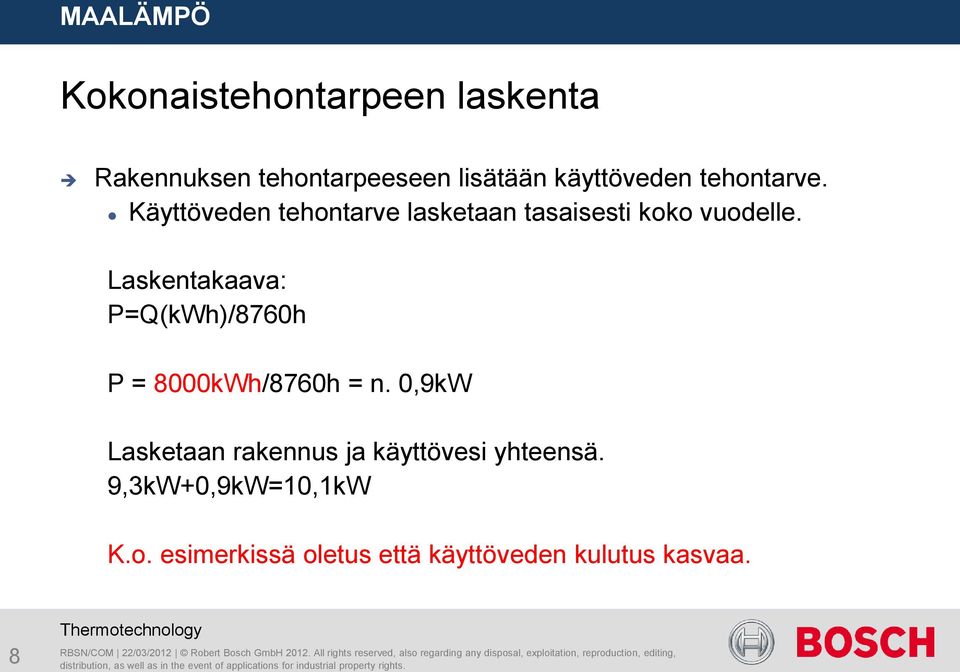

8 Kokonaistehontarpeen laskenta Rakennuksen tehontarpeeseen lisätään käyttöveden tehontarve. Käyttöveden tehontarve lasketaan tasaisesti koko vuodelle. Laskentakaava: P=Q(kWh)/8760h P = 8000kWh/8760h = n. 0,9kW Lasketaan rakennus ja käyttövesi yhteensä. 9,3kW+0,9kW=10,1kW K.o. esimerkissä oletus että käyttöveden kulutus kasvaa. 8

9 Lämpöpumpun tehon valinta Valitaan mitoitusperuste. Osateho Käynnistyskerrat/käyntijaksot. Lisäenergian tarve huippupakkasilla. Täysteho Käynnistyskerrat/käyntijaksot.* Lisäenergian tarve huippupakkasilla. Yliteho Käynnistyskerrat/käyntijaksot.* Lisäenergian tarve huippupakkasilla. *) Puskurivaraajalla voidaan parantaa tilannetta. 9

10 Lämpöpumpun tehon valinta Osatehomitoitus n.70%. 10,1 x 70% = 7,1kW Valitaan lämpöpumppu, jonka antoteho on vähintään 7,1kW Huom! Nimellisteho on vain suuntaa antava. Tarkista lämpöpumpun todellinen teho menolämpötilan mukaan. Esim. Bosch LW/M7 7,2kW(0/35) 6,6kW (0/45) Bosch LW/M9 8,8kW(0/35) 8,2kW (0/45) Valitaan nimellisteholtaan 9 kw, (patterilämmitys) (Mitoitusohjelmalla saadaan tarkemmat laskelmat.) 10

11 Yleisimmät virheet. Saadut kulutustiedot ovat virheelliset. Öljylaskuja on tarkasteltu vain vuositasolla. (Tilausväli oli 9 kk) Hyötysuhde. Suurikäyttövesimäärä syötetään mitoitusohjelmaa jotta RIITTÄÄ. Öljyn kulutus on kuitenkin ollut yhden asukkaan ajalta. Ohjelma olettaa että suuri osa öljystä on kulunnut käyttöveteen. Rakennukselle jää pieni tehon tarve. Väärä sisälämpötila mitoittaessa. Tehontarve kasvaa jos kulutus vakio ja sisä 10 C vs. 21 C Lyhyt lämmityskausi, mutta sama kulutus. Lämpöpumppu jää pieneksi. 11

12 Kiitos! 12
