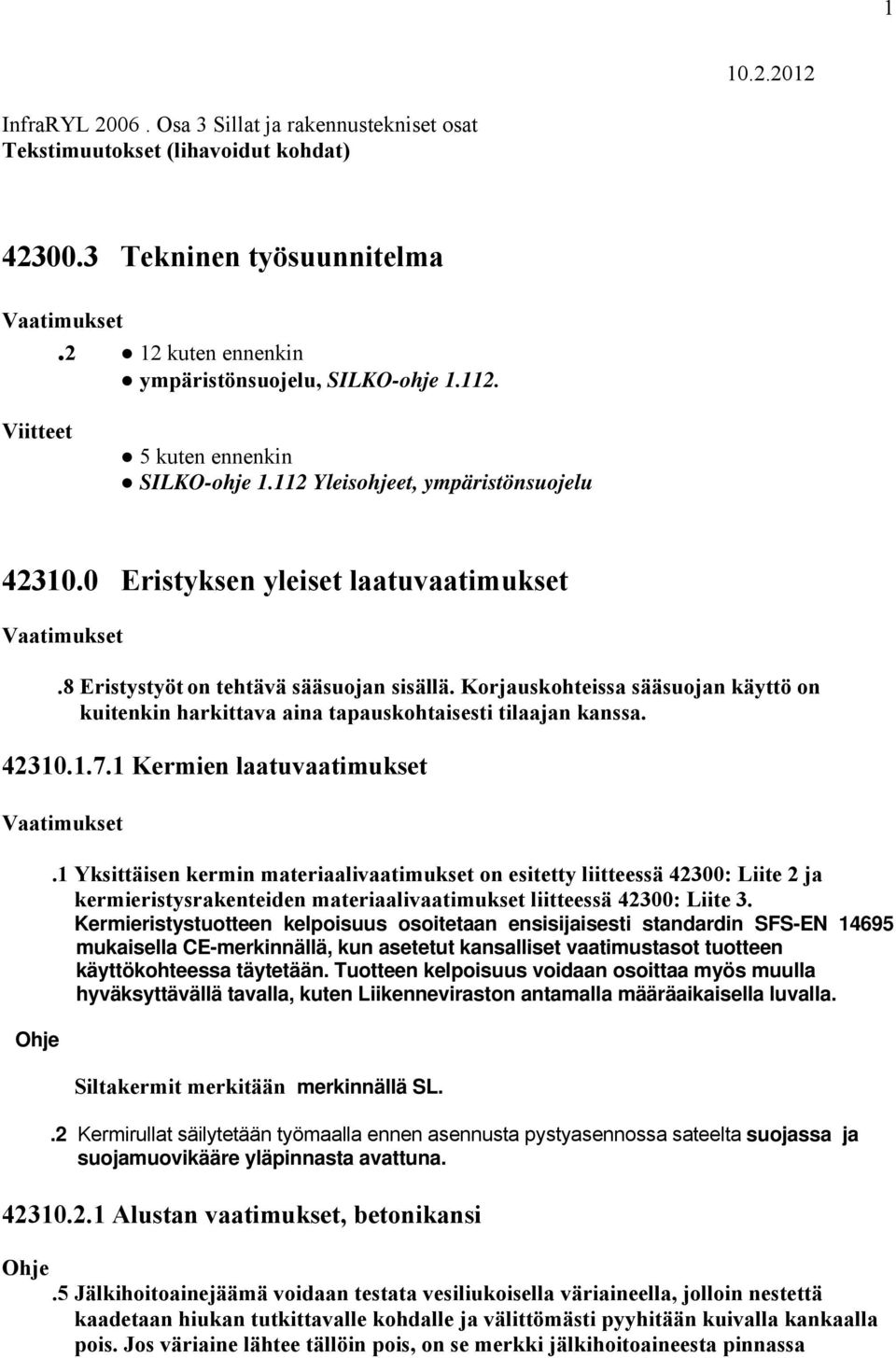

1 InfraRYL Osa 3 Sillat ja rakennustekniset osat Tekstimuutokset (lihavoidut kohdat) Tekninen työsuunnitelma.2 12 kuten ennenkin ympäristönsuojelu, SILKO-ohje Viitteet 5 kuten ennenkin SILKO-ohje Yleisohjeet, ympäristönsuojelu Eristyksen yleiset laatuvaatimukset.8 Eristystyöt on tehtävä sääsuojan sisällä. Korjauskohteissa sääsuojan käyttö on kuitenkin harkittava aina tapauskohtaisesti tilaajan kanssa Kermien laatuvaatimukset.1 Yksittäisen kermin materiaalivaatimukset on esitetty liitteessä 42300: Liite 2 ja kermieristysrakenteiden materiaalivaatimukset liitteessä 42300: Liite 3. Kermieristystuotteen kelpoisuus osoitetaan ensisijaisesti standardin SFS-EN mukaisella CE-merkinnällä, kun asetetut kansalliset vaatimustasot tuotteen käyttökohteessa täytetään. Tuotteen kelpoisuus voidaan osoittaa myös muulla hyväksyttävällä tavalla, kuten Liikenneviraston antamalla määräaikaisella luvalla. Siltakermit merkitään merkinnällä SL..2 Kermirullat säilytetään työmaalla ennen asennusta pystyasennossa sateelta suojassa ja suojamuovikääre yläpinnasta avattuna Alustan vaatimukset, betonikansi.5 Jälkihoitoainejäämä voidaan testata vesiliukoisella väriaineella, jolloin nestettä kaadetaan hiukan tutkittavalle kohdalle ja välittömästi pyyhitään kuivalla kankaalla pois. Jos väriaine lähtee tällöin pois, on se merkki jälkihoitoaineesta pinnassa

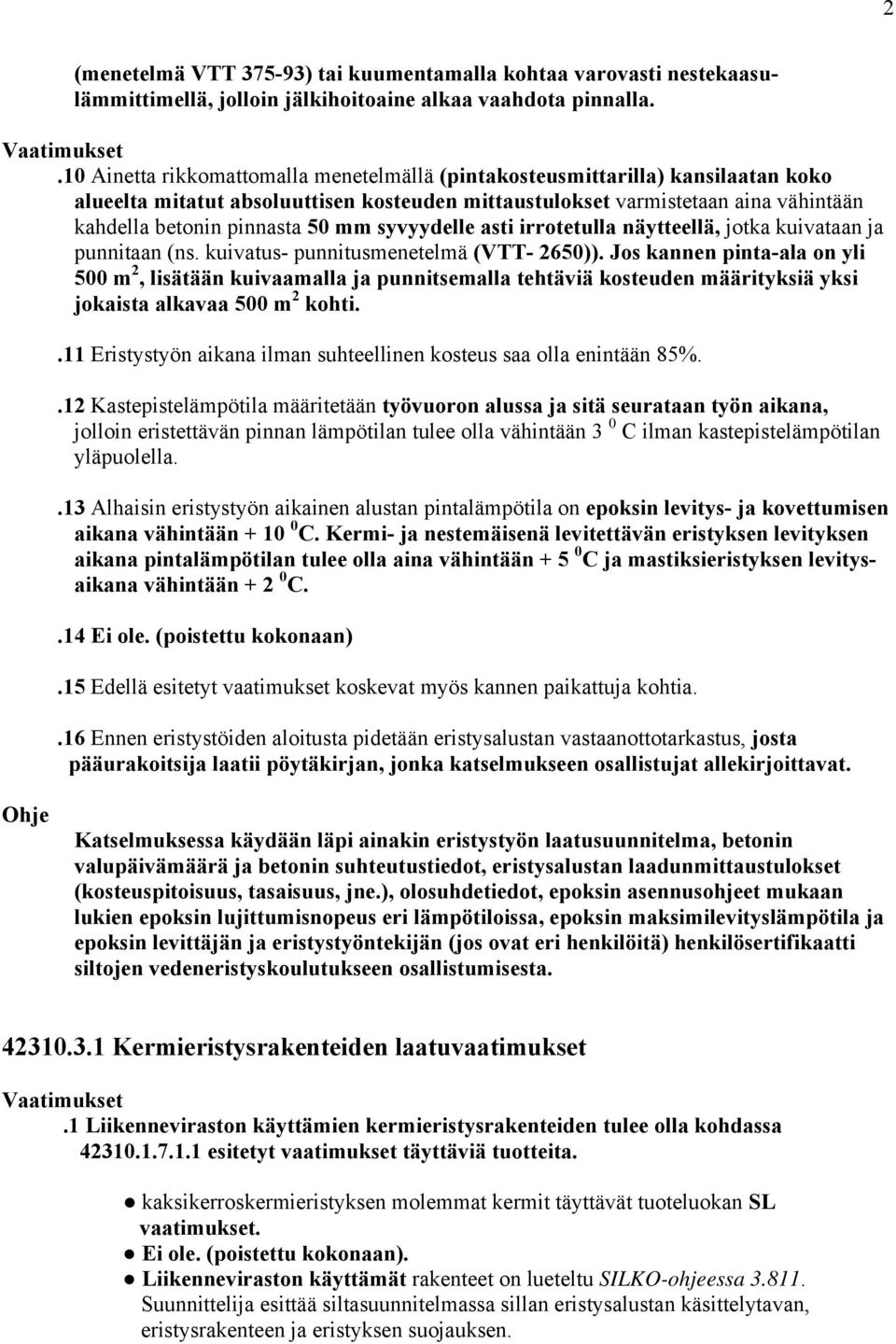

2 2 (menetelmä VTT ) tai kuumentamalla kohtaa varovasti nestekaasulämmittimellä, jolloin jälkihoitoaine alkaa vaahdota pinnalla..10 Ainetta rikkomattomalla menetelmällä (pintakosteusmittarilla) kansilaatan koko alueelta mitatut absoluuttisen kosteuden mittaustulokset varmistetaan aina vähintään kahdella betonin pinnasta 50 mm syvyydelle asti irrotetulla näytteellä, jotka kuivataan ja punnitaan (ns. kuivatus- punnitusmenetelmä (VTT- 2650)). Jos kannen pinta-ala on yli 500 m 2, lisätään kuivaamalla ja punnitsemalla tehtäviä kosteuden määrityksiä yksi jokaista alkavaa 500 m 2 kohti..11 Eristystyön aikana ilman suhteellinen kosteus saa olla enintään 85%..12 Kastepistelämpötila määritetään työvuoron alussa ja sitä seurataan työn aikana, jolloin eristettävän pinnan lämpötilan tulee olla vähintään 3 0 C ilman kastepistelämpötilan yläpuolella..13 Alhaisin eristystyön aikainen alustan pintalämpötila on epoksin levitys- ja kovettumisen aikana vähintään C. Kermi- ja nestemäisenä levitettävän eristyksen levityksen aikana pintalämpötilan tulee olla aina vähintään C ja mastiksieristyksen levitysaikana vähintään C..14 Ei ole. (poistettu kokonaan).15 Edellä esitetyt vaatimukset koskevat myös kannen paikattuja kohtia..16 Ennen eristystöiden aloitusta pidetään eristysalustan vastaanottotarkastus, josta pääurakoitsija laatii pöytäkirjan, jonka katselmukseen osallistujat allekirjoittavat. Katselmuksessa käydään läpi ainakin eristystyön laatusuunnitelma, betonin valupäivämäärä ja betonin suhteutustiedot, eristysalustan laadunmittaustulokset (kosteuspitoisuus, tasaisuus, jne.), olosuhdetiedot, epoksin asennusohjeet mukaan lukien epoksin lujittumisnopeus eri lämpötiloissa, epoksin maksimilevityslämpötila ja epoksin levittäjän ja eristystyöntekijän (jos ovat eri henkilöitä) henkilösertifikaatti siltojen vedeneristyskoulutukseen osallistumisesta Kermieristysrakenteiden laatuvaatimukset.1 Liikenneviraston käyttämien kermieristysrakenteiden tulee olla kohdassa esitetyt vaatimukset täyttäviä tuotteita. kaksikerroskermieristyksen molemmat kermit täyttävät tuoteluokan SL vaatimukset. Ei ole. (poistettu kokonaan). Liikenneviraston käyttämät rakenteet on lueteltu SILKO-ohjeessa Suunnittelija esittää siltasuunnitelmassa sillan eristysalustan käsittelytavan, eristysrakenteen ja eristyksen suojauksen.

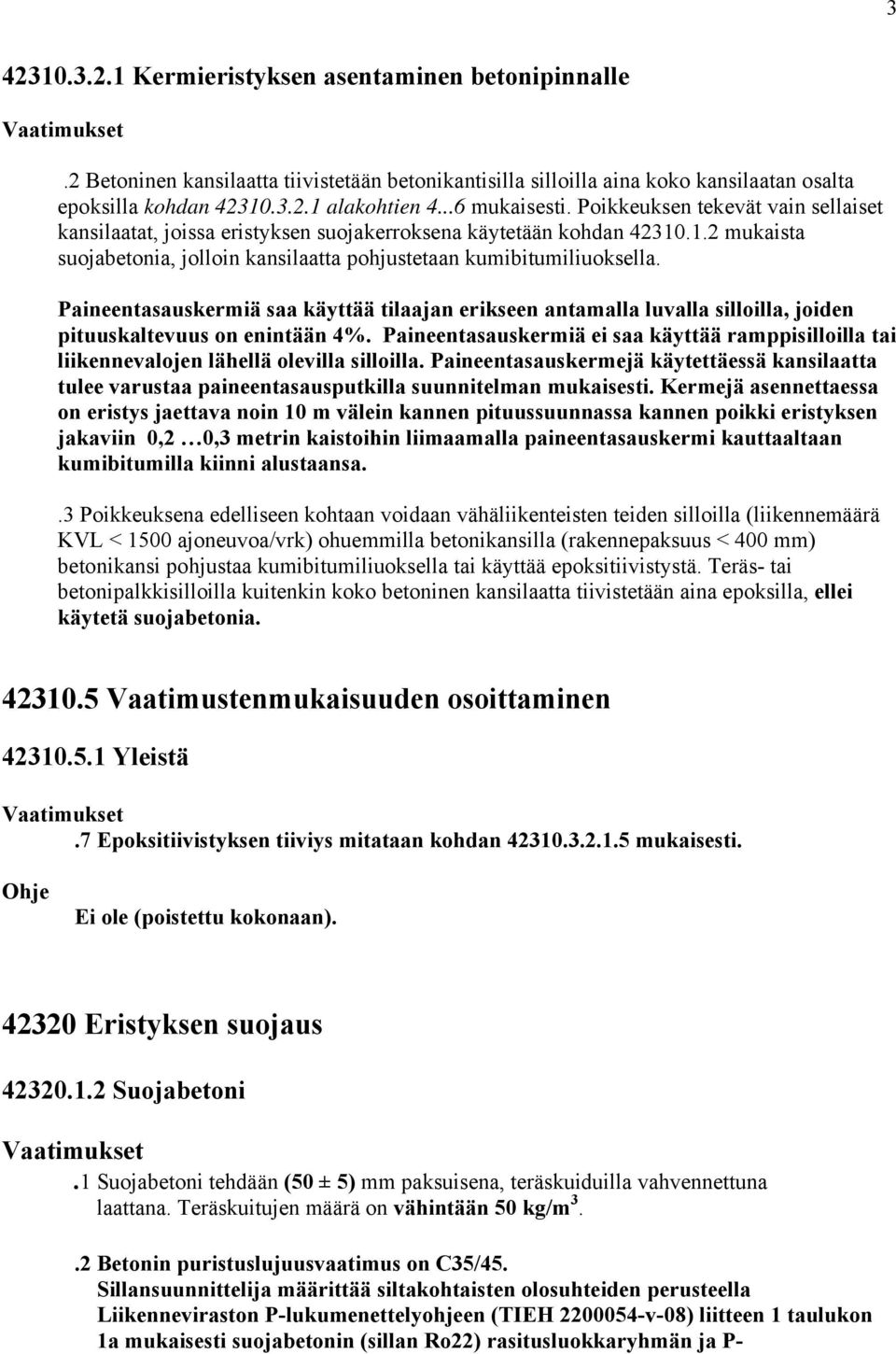

3 Kermieristyksen asentaminen betonipinnalle.2 Betoninen kansilaatta tiivistetään betonikantisilla silloilla aina koko kansilaatan osalta epoksilla kohdan alakohtien mukaisesti. Poikkeuksen tekevät vain sellaiset kansilaatat, joissa eristyksen suojakerroksena käytetään kohdan mukaista suojabetonia, jolloin kansilaatta pohjustetaan kumibitumiliuoksella. Paineentasauskermiä saa käyttää tilaajan erikseen antamalla luvalla silloilla, joiden pituuskaltevuus on enintään 4%. Paineentasauskermiä ei saa käyttää ramppisilloilla tai liikennevalojen lähellä olevilla silloilla. Paineentasauskermejä käytettäessä kansilaatta tulee varustaa paineentasausputkilla suunnitelman mukaisesti. Kermejä asennettaessa on eristys jaettava noin 10 m välein kannen pituussuunnassa kannen poikki eristyksen jakaviin 0,2 0,3 metrin kaistoihin liimaamalla paineentasauskermi kauttaaltaan kumibitumilla kiinni alustaansa..3 Poikkeuksena edelliseen kohtaan voidaan vähäliikenteisten teiden silloilla (liikennemäärä KVL < 1500 ajoneuvoa/vrk) ohuemmilla betonikansilla (rakennepaksuus < 400 mm) betonikansi pohjustaa kumibitumiliuoksella tai käyttää epoksitiivistystä. Teräs- tai betonipalkkisilloilla kuitenkin koko betoninen kansilaatta tiivistetään aina epoksilla, ellei käytetä suojabetonia Vaatimustenmukaisuuden osoittaminen Yleistä.7 Epoksitiivistyksen tiiviys mitataan kohdan mukaisesti. Ei ole (poistettu kokonaan) Eristyksen suojaus Suojabetoni.1 Suojabetoni tehdään (50 ± 5) mm paksuisena, teräskuiduilla vahvennettuna laattana. Teräskuitujen määrä on vähintään 50 kg/m 3..2 Betonin puristuslujuusvaatimus on C35/45. Sillansuunnittelija määrittää siltakohtaisten olosuhteiden perusteella Liikenneviraston P-lukumenettelyohjeen (TIEH v-08) liitteen 1 taulukon 1a mukaisesti suojabetonin (sillan Ro22) rasitusluokkaryhmän ja P-

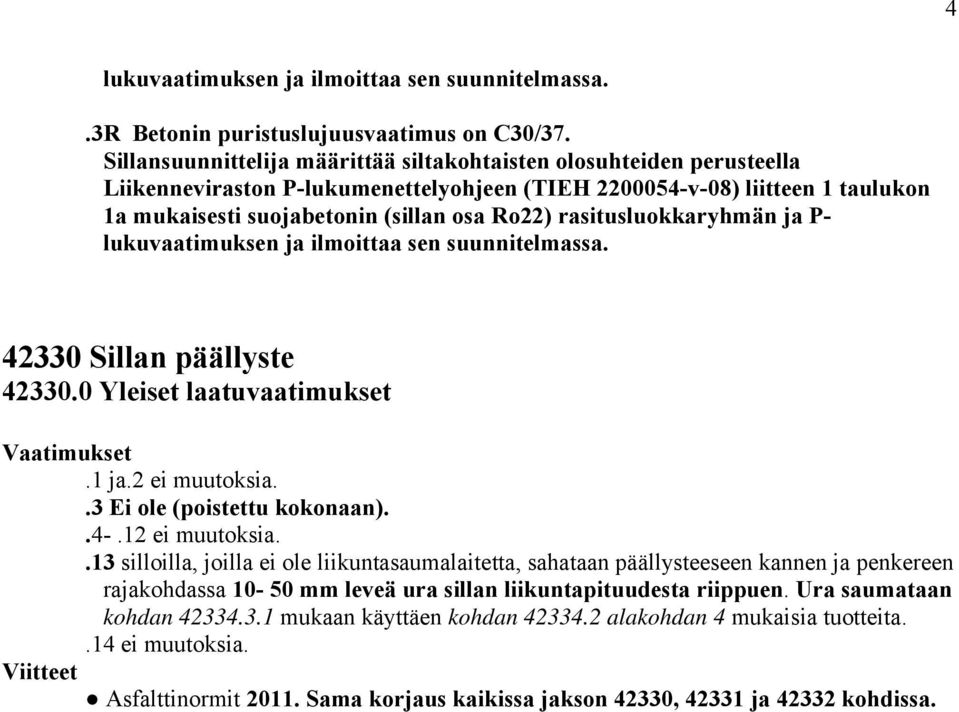

4 4 lukuvaatimuksen ja ilmoittaa sen suunnitelmassa..3r Betonin puristuslujuusvaatimus on C30/37. Sillansuunnittelija määrittää siltakohtaisten olosuhteiden perusteella Liikenneviraston P-lukumenettelyohjeen (TIEH v-08) liitteen 1 taulukon 1a mukaisesti suojabetonin (sillan osa Ro22) rasitusluokkaryhmän ja P- lukuvaatimuksen ja ilmoittaa sen suunnitelmassa Sillan päällyste Yleiset laatuvaatimukset.1 ja.2 ei muutoksia..3 Ei ole (poistettu kokonaan) ei muutoksia..13 silloilla, joilla ei ole liikuntasaumalaitetta, sahataan päällysteeseen kannen ja penkereen rajakohdassa mm leveä ura sillan liikuntapituudesta riippuen. Ura saumataan kohdan mukaan käyttäen kohdan alakohdan 4 mukaisia tuotteita..14 ei muutoksia. Viitteet Asfalttinormit Sama korjaus kaikissa jakson 42330, ja kohdissa.

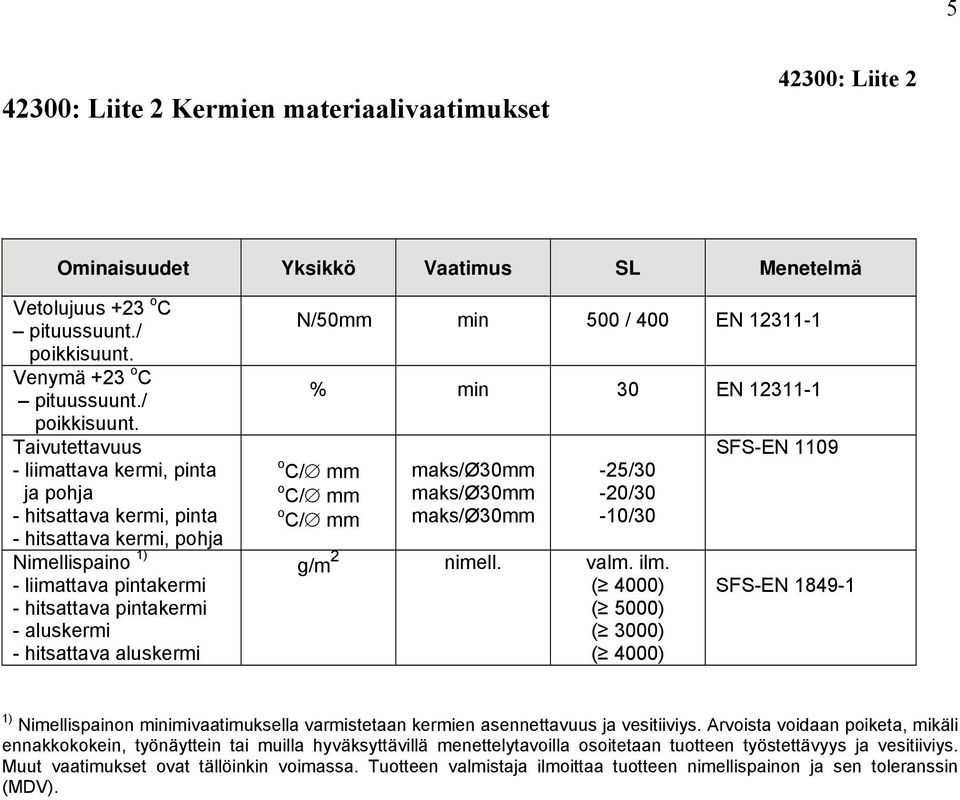

5 : Liite 2 Kermien materiaalivaatimukset 42300: Liite 2 Ominaisuudet Yksikkö Vaatimus SL Menetelmä Vetolujuus +23 o C pituussuunt./ poikkisuunt. Venymä +23 o C pituussuunt./ poikkisuunt. Taivutettavuus - liimattava kermi, pinta ja pohja - hitsattava kermi, pinta - hitsattava kermi, pohja Nimellispaino 1) - liimattava pintakermi - hitsattava pintakermi - aluskermi - hitsattava aluskermi N/50mm min 500 / 400 EN % min 30 EN o C/ mm o C/ mm o C/ mm maks/ø30mm maks/ø30mm maks/ø30mm -25/30-20/30-10/30 g/m 2 nimell. valm. ilm. ( 4000) ( 5000) ( 3000) ( 4000) SFS-EN 1109 SFS-EN ) Nimellispainon minimivaatimuksella varmistetaan kermien asennettavuus ja vesitiiviys. Arvoista voidaan poiketa, mikäli ennakkokokein, työnäyttein tai muilla hyväksyttävillä menettelytavoilla osoitetaan tuotteen työstettävyys ja vesitiiviys. Muut vaatimukset ovat tällöinkin voimassa. Tuotteen valmistaja ilmoittaa tuotteen nimellispainon ja sen toleranssin (MDV).

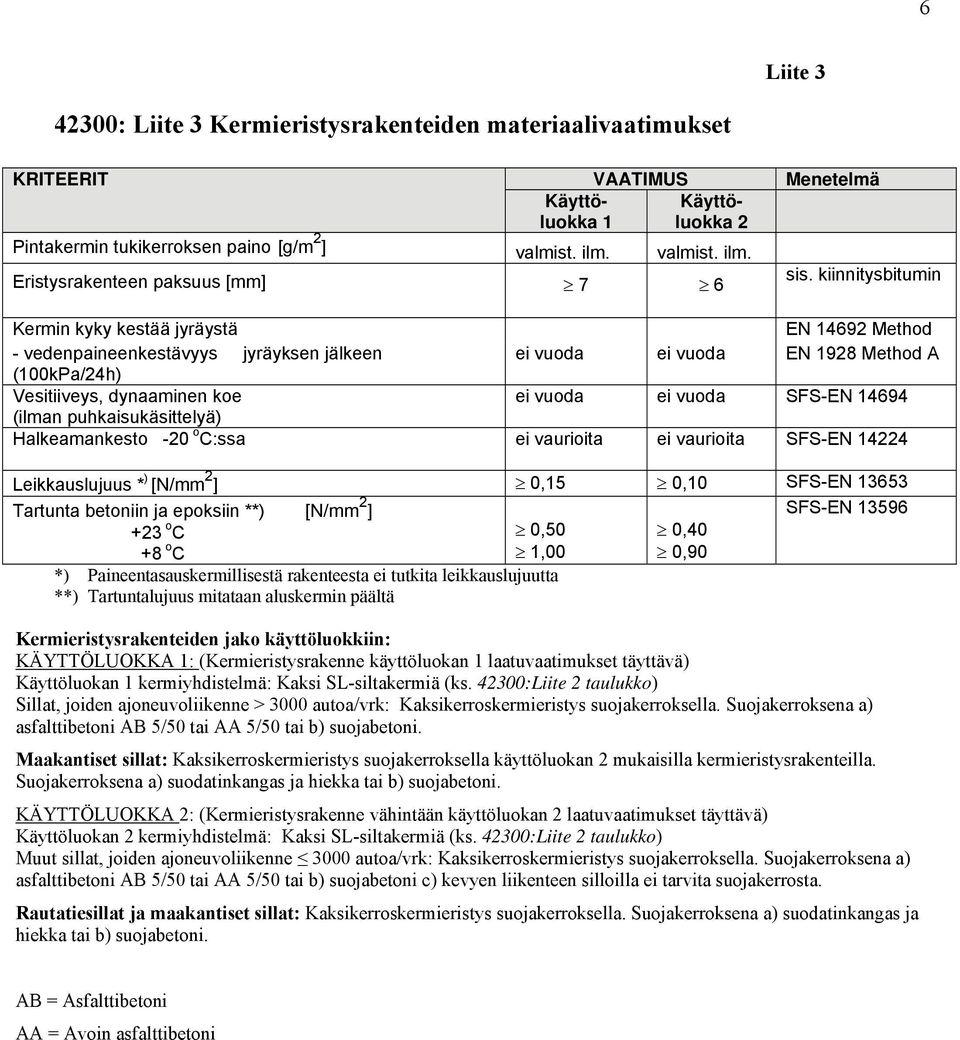

6 6 Liite : Liite 3 Kermieristysrakenteiden materiaalivaatimukset KRITEERIT VAATIMUS Menetelmä Käyttöluokka 1 Käyttöluokka 2 Pintakermin tukikerroksen paino [g/m 2 ] valmist. ilm. valmist. ilm. Eristysrakenteen paksuus [mm] 7 6 sis. kiinnitysbitumin Kermin kyky kestää jyräystä EN Method - vedenpaineenkestävyys jyräyksen jälkeen ei vuoda ei vuoda EN 1928 Method A (100kPa/24h) Vesitiiveys, dynaaminen koe ei vuoda ei vuoda SFS-EN (ilman puhkaisukäsittelyä) Halkeamankesto -20 o C:ssa ei vaurioita ei vaurioita SFS-EN Leikkauslujuus * ) [N/mm 2 ] 0,15 0,10 SFS-EN Tartunta betoniin ja epoksiin **) [N/mm 2 ] SFS-EN o C +8 o C 0,50 1,00 0,40 0,90 *) Paineentasauskermillisestä rakenteesta ei tutkita leikkauslujuutta **) Tartuntalujuus mitataan aluskermin päältä Kermieristysrakenteiden jako käyttöluokkiin: KÄYTTÖLUOKKA 1: (Kermieristysrakenne käyttöluokan 1 laatuvaatimukset täyttävä) Käyttöluokan 1 kermiyhdistelmä: Kaksi SL-siltakermiä (ks :Liite 2 taulukko) Sillat, joiden ajoneuvoliikenne > 3000 autoa/vrk: Kaksikerroskermieristys suojakerroksella. Suojakerroksena a) asfalttibetoni AB 5/50 tai AA 5/50 tai b) suojabetoni. Maakantiset sillat: Kaksikerroskermieristys suojakerroksella käyttöluokan 2 mukaisilla kermieristysrakenteilla. Suojakerroksena a) suodatinkangas ja hiekka tai b) suojabetoni. KÄYTTÖLUOKKA 2: (Kermieristysrakenne vähintään käyttöluokan 2 laatuvaatimukset täyttävä) Käyttöluokan 2 kermiyhdistelmä: Kaksi SL-siltakermiä (ks :Liite 2 taulukko) Muut sillat, joiden ajoneuvoliikenne 3000 autoa/vrk: Kaksikerroskermieristys suojakerroksella. Suojakerroksena a) asfalttibetoni AB 5/50 tai AA 5/50 tai b) suojabetoni c) kevyen liikenteen silloilla ei tarvita suojakerrosta. Rautatiesillat ja maakantiset sillat: Kaksikerroskermieristys suojakerroksella. Suojakerroksena a) suodatinkangas ja hiekka tai b) suojabetoni. AB = Asfalttibetoni AA = Avoin asfalttibetoni
