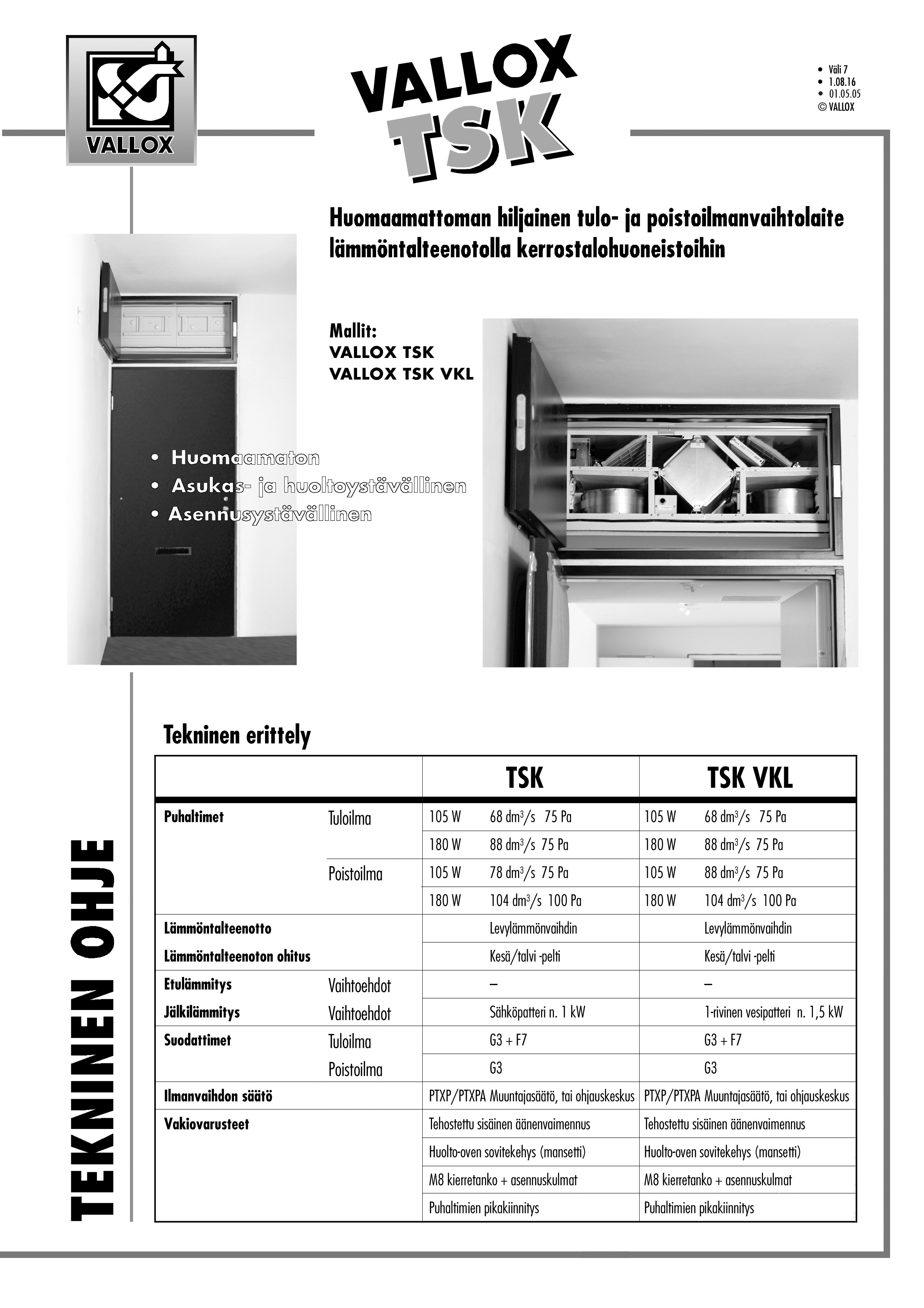

VALLOX TSK. VALLOX TSK mallit R ja L

Koko: px

Aloita esitys sivulta:

Download "VALLOX TSK. VALLOX TSK mallit R ja L"

Emma Manninen
7 vuotta sitten
Katselukertoja:

2 VALLOX TSK mallit R ja L 2

3 m 3 /h Puhallinkäyrät P = Poistoilmapuhallin T = Tuloilmapuhallin PUHALTIMET 180 W Suositeltava toiminta-alue PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä * 1.1, 2.1, ja 3.1 ovat välinopeuksia. Nopeudet 1, 2, 3 ja 4 ovat tehtaalla valittuja. Mittapisteet lähtökauluksien jälkeen. Puhallinkäyrät ilmoittavat käytettävissä olevan paineen. Tuloilma Poistoilma Tilavuusvirta T P m 3 /h Puhallinkäyrät P = Poistoilmapuhallin T = Tuloilmapuhallin PUHALTIMET 105 W Suositeltava toiminta-alue PK ja TK ovat esimerkkejä tulo- ja poistokanaviston painehäviöistä * 1.1, 2.1, ja 3.1 ovat välinopeuksia. Nopeudet 1, 2, 3 ja 4 ovat tehtaalla valittuja. Mittapisteet lähtökauluksien jälkeen. Puhallinkäyrät ilmoittavat käytettävissä olevan paineen. Tuloilma Poistoilma Tilavuusvirta T P 3

4 Säätöasento/U Ilmavirta l/s Oktaavikaistan 63 keskitaajuus 125 herzeinä L W, db L WA, db(a) Säätöasento/Jännite Ilmavirta Ilmamäärä l/s l/s L pa, db(a) /18 25 HUOM! Tehostettu äänenvaimennus vaipassa ja puhaltimen yhteydessä. Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db / Koneesta vaipan läpi tulevan äänen painetaso huonetilassa johon se on asennettu (10 m 2 äänenabsorptio) / 33 69/ Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db VALLOX TSK 105 W Säätöasento/U Ilmavirta l/s Oktaavikaistan 63 keskitaajuus 125 herzeinä L w, db L w, db(a) Säätöasento/Jännite Ilmavirta Ilmamäärä l/s l/s L pa, db(a) / 24 Koneesta tuloilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain L w, db / / Koneesta vaipan läpi tulevan äänen painetaso huonetilassa johon se on asennettu (10 m 2 äänenabsorptio) 85/ Koneesta poistoilmakanavistoon lähtevä äänitehotaso oktaavikaistoittain Lw, db VALLOX TSK 180 W

5 Suositeltava käyttöalue on viivoitettu. v = 0,3 m/s v = 10 m/s Sähköpatteri 1 kw 15 Patteri + venttiili (KVS 1,0) 10 5 Patteri VKL-mallissa vakiona vesipatterin jäätymissuojatermostaatti, joka pysäyttää puhaltimet jäätymisvaaratilanteen uhatessa. Puhaltimet käynnistyvät automaattisesti jäätymisvaaratilanteen mennessä ohi. VKL-patterin termostaattiventtiili on lisävaruste. dm 3 /h 0, , , , ,10 0 0,12 2 0, Vesivirta Patterille tulevan veden lämpötila (tv) 70 C Patterille tulevan ilman lämpötila (ti) 15 C Vesivirta 0,075 0,100 0,050 0,020 Patterille tulevan veden lämpötila (tv) 55 C Patterille tulevan ilman lämpötila (ti) 15 C Vesivirta 0,075 0,100 0,050 0,020 2,5 2,5 2,0 1,5 1,0 Ilmavirta ,0 1,5 1,0 Ilmavirta ,5 0, Veden jäähtymä patterissa C Veden jäähtymä patterissa C 5

6 Toimintaselostus VALLOX TSK Käynnin ohjaus Koneen sähkönsyöttöä ohjataan ryhmäkeskuksen 0/1 - kytkimen kautta. Koneen sisällä on lisäksi huoltokytkin HK. Puhallinnopeuden säätö Koneen puhaltimien T ja P käyntiä ohjataan käyttötilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevan 4-portaisen (1, 2, 3 ja 4) erillisen ohjauskeskuksen HS avulla tai liesikuvulla. Tuloilman lämpötila Säätötermostaatti T3 ohjaa sähköpatterin R toimintaa siten, että Koneelta lähtevän tuloilman lämpötila pysyy asetteluarvossaan. Lämmöntalteenoton ohitus Lämmöntalteenottokennon LTO kesäaikainen ohitus tapahtuu käsitoimisesti kääntämällä LTO-pelti H kesäajaksi ohitusasentoon kennon päälle. Lämmöntalteenoton jäätymisen esto LTO-kennon jäätymisvaaratermostaatti T4 pysäyttelee tuloilmapuhallinta T estäen LTO-kennon jäätymisvaaran. Puhaltimen käynnistys on automaattinen jäätymisvaaran mennessä ohi. Jäätymisvaaran rajalämpötila aseteltavissa termostaatista T4. Sähköpatterin ylikuumenemissuoja Termostaatti T1 valvoo sähköpatterin R toimintaa estäen patterin pintalämpötilan kohoamisen yli raja-arvon, toiminta on automaattinen. Patterin ylikuumenemissuoja T2 laukeaa ja sähkönsyöttö patterille katkeaa, jos patterin pintalämpötila ylittää + 95 C. Ylilämpösuojan kuittaus on käsitoiminen. Osaluettelo VALLOX TSK Tunnus Nimitys Tekniset arvot Varustus G3 Suodatin, poistoilma ja tuloilma väh. G3 vakio F7 Hienosuodatin, tuloilma väh. EU7 vakio IU H LTO-ohituspelti, käsitoiminen vakio IU HS Nopeuden säätö Erillinen ohjauskeskus lisävaruste tai liesikupu R Jälkilämmityspatteri Sähköpatteri 1 kw lisävaruste LTO Lämmöntalteenottokennosto 1-portainen hyötysuhde = 60 % vakio P 105 W Poistoilmapuhallin 105 W 75 l/s (100 Pa) valinta P 180 W Poistoilmapuhallin 180 W 100 l/s (100 Pa) valinta T 105 W Tuloilmapuhallin 105 W 68 l/s (100 Pa) valinta T 180 W Tuloilmapuhallin 180 W 90 l/s (100 Pa) valinta HK Huoltokytkin Keinukytkin vakio T1 Turvatemostaatti Raja-arvo + 40 C sis. R T2 Ylikuumenemissuoja 2 kpl 95 C, käsipalautteinen sis. R T3 Jälkilämmityksen säätöterm. Säätöalue C vakio T4 LTO-jäätymisenestotermostaatti Tehdasasetus + 4 C vakio 6

7 Toimintaselostus VALLOX TSK VKL Käynnin ohjaus Koneen sähkönsyöttöä ohjataan ryhmäkeskuksen 0/1 - kytkimen kautta. Koneen sisällä on lisäksi huoltokytkin HK. Puhallinnopeuden säätö Koneen puhaltimien T ja P käyntiä ohjataan käyttötilanteiden mukaan ilmanvaihtovyöhykkeellä sijaitsevan 4-portaisen (1, 2, 3 ja 4) nokkakytkimen HS avulla tai liesikuvusta. Tuloilman lämpötila Omavoimainen säätöventtiili SV ohjaa jälkilämmityspatterin LP2 toimintaa siten, että koneelta lähtevän tuloilman lämpötila pysyy asetteluarvossaan (lisävaruste). Lämmöntalteenoton ohitus Lämmöntalteenottokennon LTO kesäaikainen ohitus tapahtuu käsitoimisesti kääntämällä LTO-pelti H kesäajaksi ohitusasentoon kennon päälle. Lämmöntalteenoton jäätymisen esto LTO-kennon jäätymisvaaratermostaatti T4 pysäyttelee tuloilmapuhallinta T estäen LTO-kennon jäätymisvaaran. puhaltimen käynnistys on automaattinen jäätymisvaaran mennessä ohi. Jäätymisvaaran rajalämpötila aseteltavissa termostaatista T4. Vesipatterin jäätymisen esto Jälkilämmityspatterin LP2 jäätymissuojatermostaatti T3 pysäyttää Koneen vesipatterin pintalämpötilan alittaessa raja-arvon estäen Vesipatterin jäätymisvaaran. Koneen käynnistys on automaattinen Jäätymisvaaran mennessä ohi. Jäätymisvaaran rajalämpötila aseteltavissa termostaatista T3. Osaluettelo VALLOX TSK VKL Tunnus Nimitys Tekniset arvot Varustus G3 Suodatin, poistoilma ja tuloilma väh. G3 vakio IU F7 Hienosuodatin, tuloilma väh. F7 vakio IU H LTO-ohituspelti Käsitoiminen vakio IU HS 4-portainen säätökytkin Erillinen ohjauskeskus lisävaruste tai liesikupu LP2 Jälkilämmityspatteri 1-rivinen nestepatteri lisävaruste LTO Lämmöntalteenottokennosto 1-portainen hyötysuhde = 60 % vakio P 105 W Poistoilmapuhallin 105 W 75 l/s (100 Pa) valinta P 180 W Poistoilmapuhallin 180 W 100 l/s (100 Pa) valinta SV Termostattiventtiili irtoanturilla Omavoimainen lisävaruste T 105 W Tuloilmapuhallin 105 W 68 l/s (100 Pa) valinta T 180 W Tuloilmapuhallin 180 W 90 l/s (100 Pa) valinta HK Huoltokytkin Keinukytkin vakio T3 Vesipatterin jäätymisenestoterm. Tehdasasetus + 5 C sis. LP2 T4 LTO-jäätymisenestotermostaatti Tehdasasetus + 4 C vakio 7

8 SÄHKÖKYTKENNÄT VALLOX TSK Kerrostalo VALLOX TSK sähkökytkentä KONEEN SISÄLLÄ HUOLTOKYTKIN Kerrostalo VALLOX TSK VKL sähkökytkentä KONEEN SISÄLLÄ HUOLTOKYTKIN Kelta-vihreä Sininen Kelta-vihreä Sininen Musta Ruskea Valkoien Kelta-vihreä Sininen Kelta-vihreä Sininen Musta Ruskea Valkoien Pituus 2m (asennettuna) Pituus 2m (asennettuna) Pituus 2m (asennettuna) ) Pituus 2m (asennettuna) Ryhmäkeskus JAKORASIA Ryhmäkeskus JAKORASIA LIESIKUPU PTXP TAI LIESIKUPU PTX Kuvun voi korvata ohjauskeskuksella 1992 tai 1992 EK:lla. Kytkentä ohjauskeskuksen ohjeen mukaan. Syöttö koneen kautta kuten kuvulla. LIESIKUPU PTXP TAI LIESIKUPU PTX Kuvun voi korvata ohjaus-keskuksella 1992 tai 1992 EK:lla. Kytkentä ohjauskeskuksen ohjeen mukaan. Syöttö koneen kautta kuten kuvulla. T Tuloilmapuhallin P Poistoilmapuhallin T1 Jälkilämmityspatterin turvatermostaatti T2 Ylikuumenemissuoja 2 kpl T3 Jälkilämmityspatterin säätötermostaatti C T4 Kennon jäätymissuojatermostaatti +4 C R Jälkilämmityspatteri K Kondensaattori HK Huoltokytkin T Tuloilmapuhallin P Poistoilmapuhallin T3 Vesipatterin jäätymissuojatermostaatti + 5 C T4 Kennon jäätymissuojatermostaatti +4 C K Kondensaattori HK Huoltokytkin Vallox Oy, Loimaa Puhelin (02) Fax (02) F/ /PDF/Pemedia Focus VALLOX 'A5 Pidätämme oikeuden muutoksiin ilman etukäteisilmoitusta
