1 NIBE Lisävarusteet LAAJA LISÄVARUSTEVALIKOIMA NIBE LÄMPÖPUMPPUIHIN

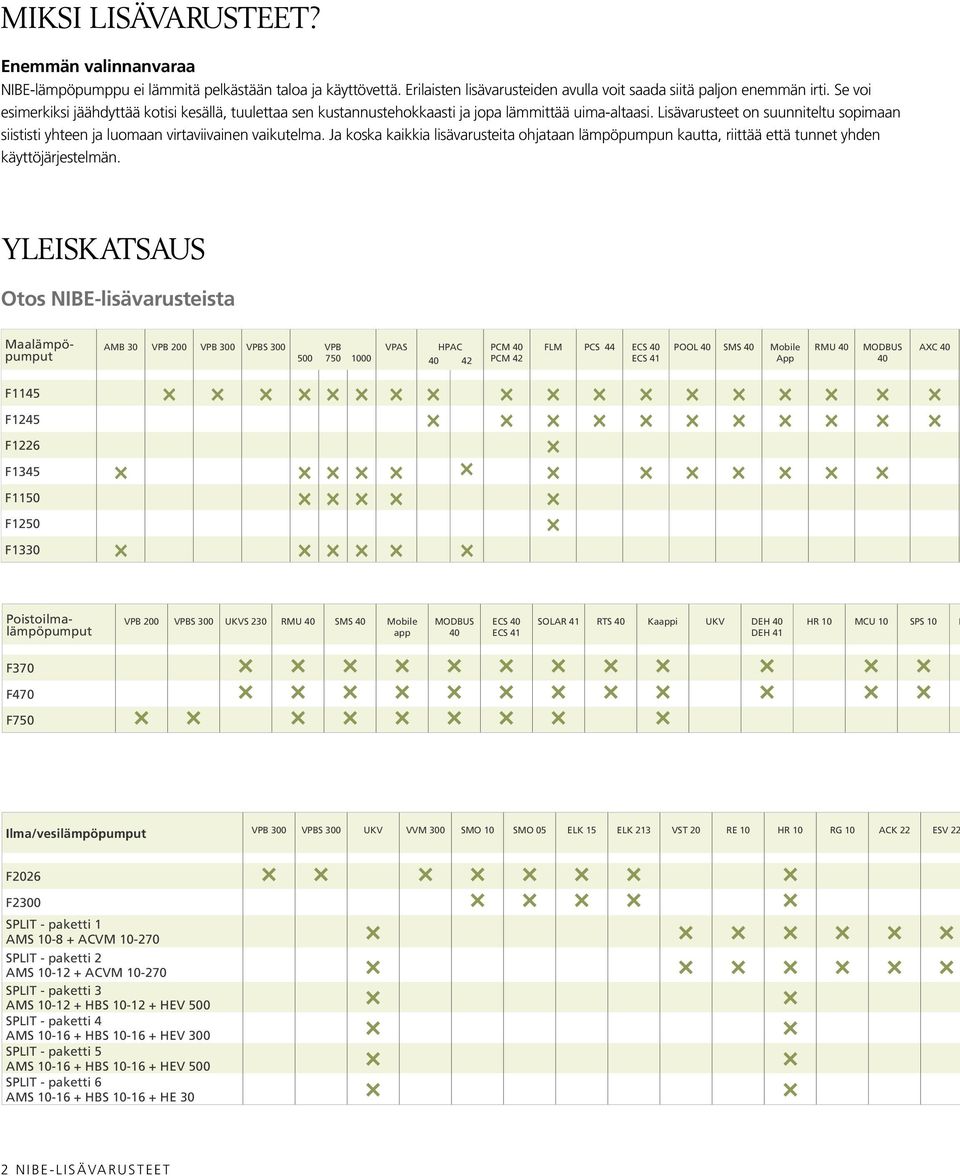

2 MIKSI LISÄVARUSTEET? Enemmän valinnanvaraa NIBE-lämpöpumppu ei lämmitä pelkästään taloa ja käyttövettä. Erilaisten lisävarusteiden avulla voit saada siitä paljon enemmän irti. Se voi esimerkiksi jäähdyttää kotisi kesällä, tuulettaa sen kustannustehokkaasti ja jopa lämmittää uima-altaasi. Lisävarusteet on suunniteltu sopimaan siististi yhteen ja luomaan virtaviivainen vaikutelma. Ja koska kaikkia lisävarusteita ohjataan lämpöpumpun kautta, riittää että tunnet yhden käyttöjärjestelmän. YLEISKATSAUS Otos NIBE-lisävarusteista Maalämpöpumput AMB 30 VPB 200 VPB 300 VPBS 300 VPB VPAS HPAC PCM 40 PCM 42 FLM PCS 44 ECS 40 ECS 41 POOL 40 SMS 40 Mobile App RMU 40 MODBUS 40 AXC 40 F1145 F1245 F1226 F1345 F1150 F1250 F1330 Poistoilmalämpöpumput VPB 200 VPBS 300 UKVS 230 RMU 40 SMS 40 Mobile app MODBUS 40 ECS 40 ECS 41 SOLAR 41 RTS 40 Kaappi UKV DEH 40 DEH 41 HR 10 MCU 10 SPS 10 D F370 F470 F750 Ilma/vesilämpöpumput VPB 300 VPBS 300 UKV VVM 300 SMO 10 SMO 05 ELK 15 ELK 213 VST 20 RE 10 HR 10 RG 10 ACK 22 ESV 22 F2026 F2300 SPLIT - paketti 1 AMS ACVM SPLIT - paketti 2 AMS ACVM SPLIT - paketti 3 AMS HBS HEV 500 SPLIT - paketti 4 AMS HBS HEV 300 SPLIT - paketti 5 AMS HBS HEV 500 SPLIT - paketti 6 AMS HBS HE 30 2 NIBE-lisävarusteet

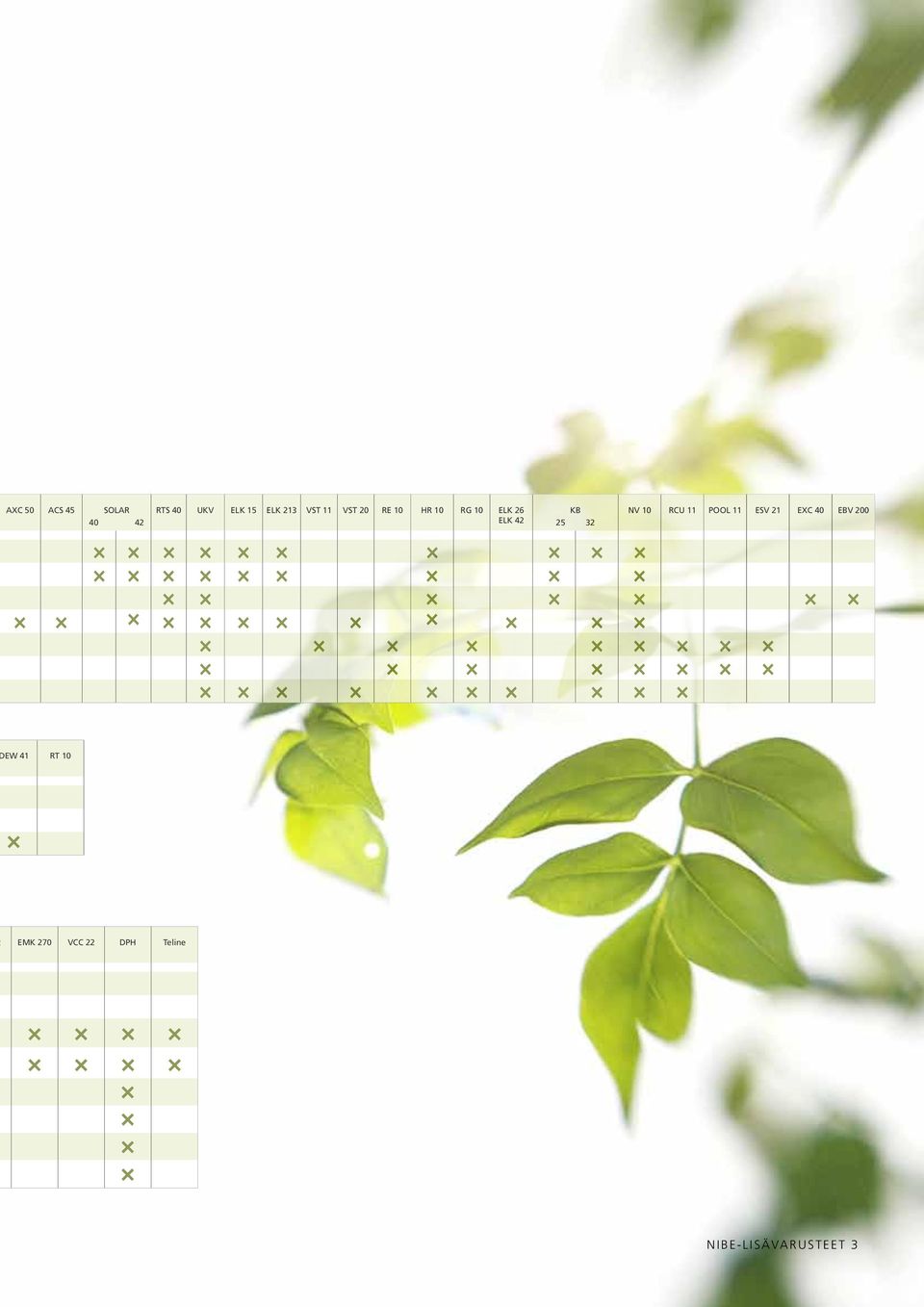

3 EMK 270 VCC 22 DPH Teline EW 41 RT 10 NIBE-lisävarusteet 3 AXC 50 ACS 45 SOLAR RTS 40 UKV ELK 15 ELK 213 VST 11 VST 20 RE 10 HR 10 RG 10 ELK 26 ELK 42 KB NV 10 RCU 11 POOL 11 ESV 21 EXC 40 EBV 200

4 NIBE-LISÄVARUSTEET KOTIISI ASENNETTUNA SOLAR 42 SMS 40 ECS 40 HPAC 40 4 NIBE-lisävarusteet

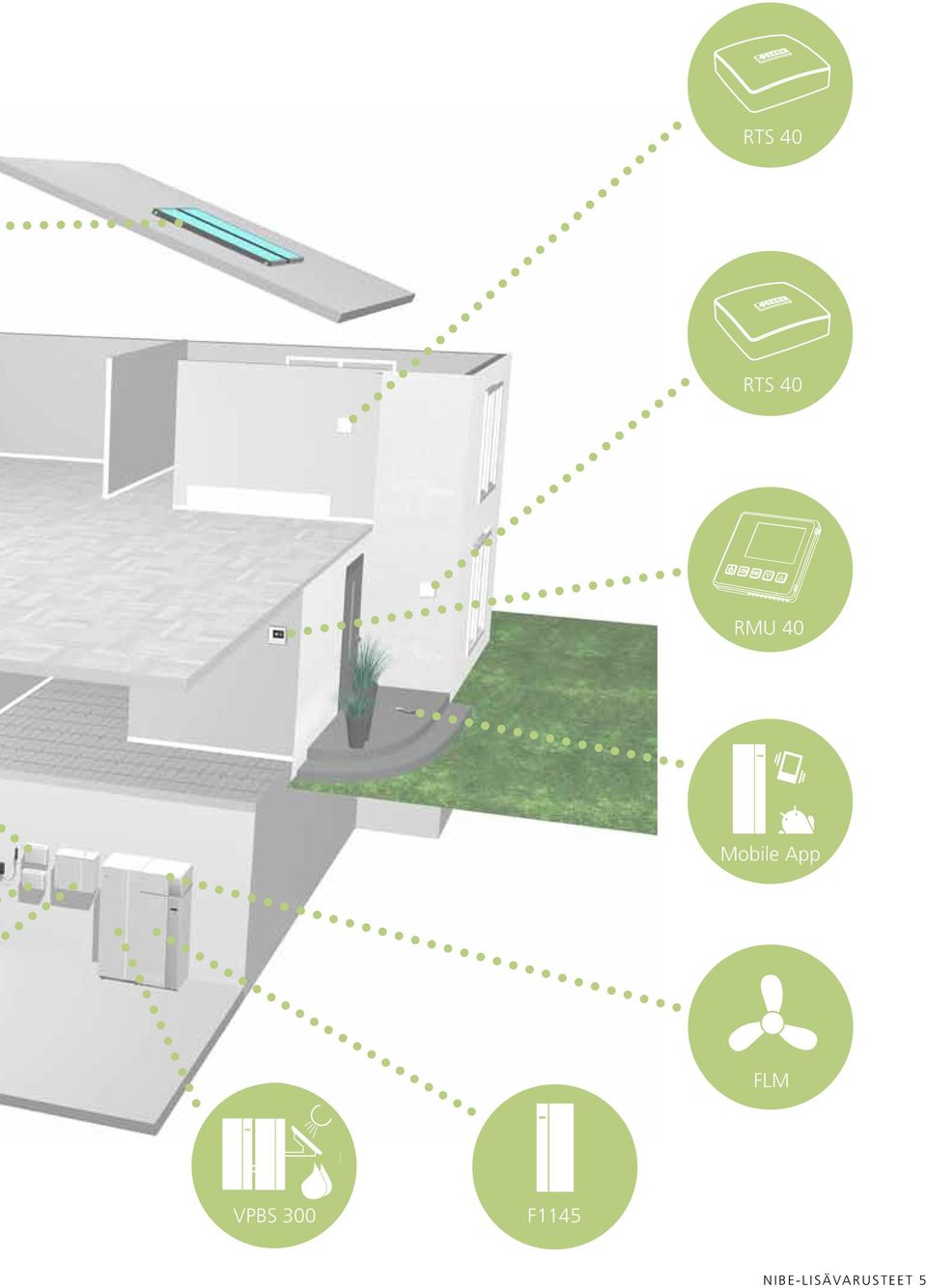

5 RTS 40 RTS 40 RMU 40 passiv PCM 40 Mobile App C FLM VPBS 300 F1145 VPB 200 VPBS 300 NIBE-lisävarusteet 5

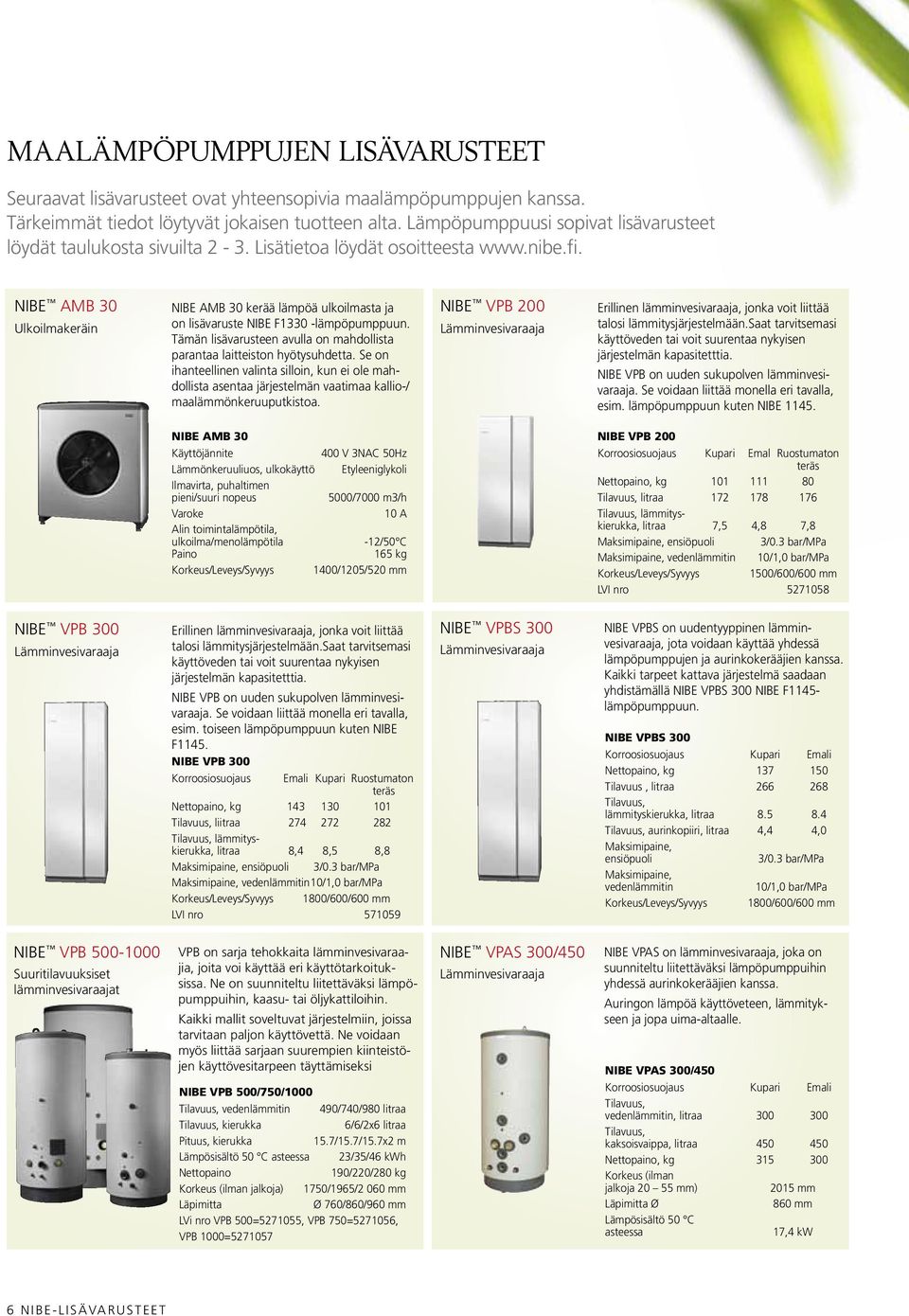

6 MAALÄMPÖPUMPPUJEN LISÄVARUSTEET Seuraavat lisävarusteet ovat yhteensopivia maalämpöpumppujen kanssa. Tärkeimmät tiedot löytyvät jokaisen tuotteen alta. Lämpöpumppuusi sopivat lisävarusteet löydät taulukosta sivuilta 2-3. Lisätietoa löydät osoitteesta NIBE AMB 30 Ulkoilmakeräin NIBE AMB 30 kerää lämpöä ulkoilmasta ja on lisävaruste NIBE F1330 -lämpöpumppuun. Tämän lisävarusteen avulla on mahdollista parantaa laitteiston hyötysuhdetta. Se on ihanteellinen valinta silloin, kun ei ole mahdollista asentaa järjestelmän vaatimaa kallio-/ maalämmönkeruuputkistoa. NIBE VPB 200 Erillinen lämminvesivaraaja, jonka voit liittää talosi lämmitysjärjestelmään.saat tarvitsemasi käyttöveden tai voit suurentaa nykyisen järjestelmän kapasitetttia. NIBE VPB on uuden sukupolven lämminvesivaraaja. Se voidaan liittää monella eri tavalla, esim. lämpöpumppuun kuten NIBE NIBE AMB V 3NAC 50Hz Lämmönkeruuliuos, ulkokäyttö Etyleeniglykoli Ilmavirta, puhaltimen pieni/suuri nopeus 5000/7000 m3/h Varoke 10 A Alin toimintalämpötila, ulkoilma/menolämpötila -12/50 C Paino 165 kg 1400/1205/520 mm NIBE VPB 200 Korroosiosuojaus Kupari Emal Ruostumaton teräs Nettopaino, kg Tilavuus, litraa Tilavuus, lämmityskierukka, litraa 7,5 4,8 7,8 Maksimipaine, ensiöpuoli 3/0.3 bar/mpa Maksimipaine, vedenlämmitin 10/1,0 bar/mpa 1500/600/600 mm LVI nro NIBE VPB 300 Erillinen lämminvesivaraaja, jonka voit liittää talosi lämmitysjärjestelmään.saat tarvitsemasi käyttöveden tai voit suurentaa nykyisen järjestelmän kapasitetttia. NIBE VPB on uuden sukupolven lämminvesivaraaja. Se voidaan liittää monella eri tavalla, esim. toiseen lämpöpumppuun kuten NIBE F1145. NIBE VPB 300 Korroosiosuojaus Emali Kupari Ruostumaton teräs Nettopaino, kg Tilavuus, liitraa Tilavuus, lämmityskierukka, litraa 8,4 8,5 8,8 Maksimipaine, ensiöpuoli 3/0.3 bar/mpa Maksimipaine, vedenlämmitin 10/1,0 bar/mpa 1800/600/600 mm LVI nro NIBE VPBS 300 NIBE VPBS on uudentyyppinen lämminvesivaraaja, jota voidaan käyttää yhdessä lämpöpumppujen ja aurinkokerääjien kanssa. Kaikki tarpeet kattava järjestelmä saadaan yhdistämällä NIBE VPBS 300 NIBE F1145- lämpöpumppuun. NIBE VPBS 300 Korroosiosuojaus Kupari Emali Nettopaino, kg Tilavuus, litraa Tilavuus, lämmityskierukka, litraa Tilavuus, aurinkopiiri, litraa 4,4 4,0 Maksimipaine, ensiöpuoli 3/0.3 bar/mpa Maksimipaine, vedenlämmitin 10/1,0 bar/mpa 1800/600/600 mm NIBE VPB Suuritilavuuksiset lämminvesivaraajat VPB on sarja tehokkaita lämminvesivaraajia, joita voi käyttää eri käyttötarkoituksissa. Ne on suunniteltu liitettäväksi lämpöpumppuihin, kaasu- tai öljykattiloihin. Kaikki mallit soveltuvat järjestelmiin, joissa tarvitaan paljon käyttövettä. Ne voidaan myös liittää sarjaan suurempien kiinteistöjen käyttövesitarpeen täyttämiseksi NIBE VPB 500/750/1000 Tilavuus, vedenlämmitin 490/740/980 litraa Tilavuus, kierukka 6/6/2x6 litraa Pituus, kierukka 15.7/15.7/15.7x2 m Lämpösisältö 50 C asteessa 23/35/46 kwh Nettopaino 190/220/280 kg Korkeus (ilman jalkoja) 1750/1965/2 060 mm Läpimitta Ø 760/860/960 mm LVi nro VPB 500= , VPB 750= , VPB 1000= NIBE VPAS 300/450 NIBE VPAS on lämminvesivaraaja, joka on suunniteltu liitettäväksi lämpöpumppuihin yhdessä aurinkokerääjien kanssa. Auringon lämpöä käyttöveteen, lämmitykseen ja jopa uima-altaalle. NIBE VPAS 300/450 Korroosiosuojaus Kupari Emali Tilavuus, vedenlämmitin, litraa Tilavuus, kaksoisvaippa, litraa Nettopaino, kg Korkeus (ilman jalkoja mm) 2015 mm Läpimitta Ø 860 mm Lämpösisältö 50 C asteessa 17,4 kw 6 NIBE-lisävarusteet

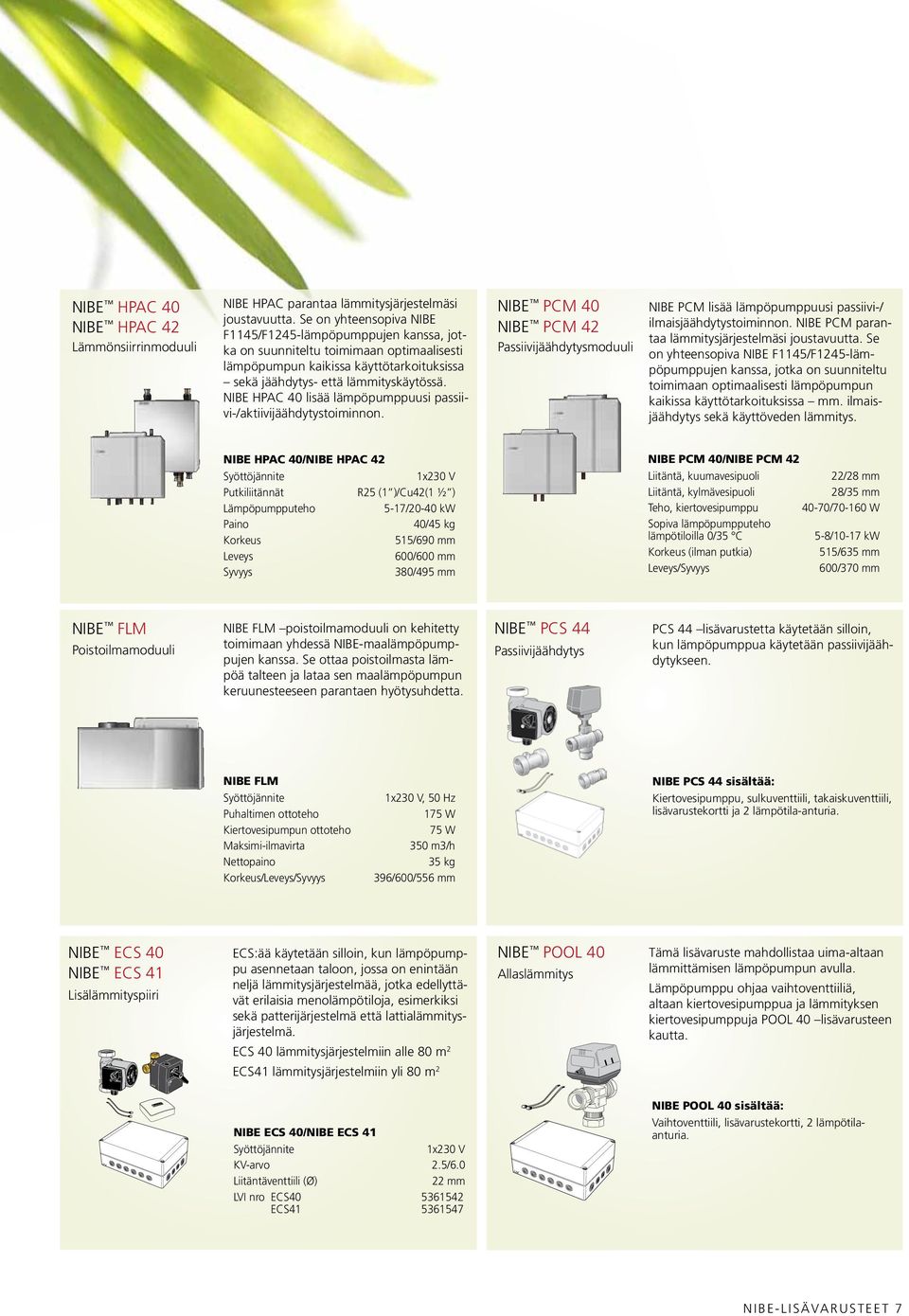

7 GRUNDFOS Type UPS P/N: V- PC;0017NIB 50Hz 2.5uF IP TF Class H Max. 10bar DK 1m(A) P,(W) HEJSAN NIBE HPAC 40 NIBE HPAC 42 Lämmönsiirrinmoduuli NIBE HPAC parantaa lämmitysjärjestelmäsi joustavuutta. Se on yhteensopiva NIBE F1145/F1245-lämpöpumppujen kanssa, jotka on suunniteltu toimimaan optimaalisesti lämpöpumpun kaikissa käyttötarkoituksissa sekä jäähdytys- että lämmityskäytössä. NIBE HPAC 40 lisää lämpöpumppuusi passiivi-/aktiivijäähdytystoiminnon. NIBE PCM 40 NIBE PCM 42 Passiivijäähdytysmoduuli NIBE PCM lisää lämpöpumppuusi passiivi-/ ilmaisjäähdytystoiminnon. NIBE PCM parantaa lämmitysjärjestelmäsi joustavuutta. Se on yhteensopiva NIBE F1145/F1245-lämpöpumppujen kanssa, jotka on suunniteltu toimimaan optimaalisesti lämpöpumpun kaikissa käyttötarkoituksissa mm. ilmaisjäähdytys sekä käyttöveden lämmitys. NIBE HPAC 40/NIBE HPAC 42 1x230 V Putkiliitännät r25 (1 )/Cu42(1 ½ ) Lämpöpumpputeho 5-17/20-40 kw Paino 40/45 kg Korkeus 515/690 mm Leveys 600/600 mm Syvyys 380/495 mm NIBE PCM 40/NIBE PCM 42 Liitäntä, kuumavesipuoli 22/28 mm Liitäntä, kylmävesipuoli 28/35 mm Teho, kiertovesipumppu 40-70/ W Sopiva lämpöpumpputeho lämpötiloilla 0/35 C 5-8/10-17 kw Korkeus (ilman putkia) 515/635 mm Leveys/Syvyys 600/370 mm NIBE FLM Poistoilmamoduuli NIBE FLM poistoilmamoduuli on kehitetty toimimaan yhdessä NIBE-maalämpöpumppujen kanssa. Se ottaa poistoilmasta lämpöä talteen ja lataa sen maalämpöpumpun keruunesteeseen parantaen hyötysuhdetta. NIBE PCS 44 Passiivijäähdytys PCS 44 lisävarustetta käytetään silloin, kun lämpöpumppua käytetään passiivijäähdytykseen. NIBE FLM Puhaltimen ottoteho Kiertovesipumpun ottoteho Maksimi-ilmavirta Nettopaino 1x230 V, 50 Hz 175 W 75 W 350 m3/h 35 kg 396/600/556 mm NIBE PCS 44 sisältää: Kiertovesipumppu, sulkuventtiili, takaiskuventtiili, lisävarustekortti ja 2 lämpötila-anturia. NIBE ECS 40 NIBE ECS 41 Lisälämmityspiiri ECS:ää käytetään silloin, kun lämpöpumppu asennetaan taloon, jossa on enintään neljä lämmitysjärjestelmää, jotka edellyttävät erilaisia menolämpötiloja, esimerkiksi sekä patterijärjestelmä että lattialämmitysjärjestelmä. ECS 40 lämmitysjärjestelmiin alle 80 m 2 NIBE POOL 40 Allaslämmitys Tämä lisävaruste mahdollistaa uima-altaan lämmittämisen lämpöpumpun avulla. Lämpöpumppu ohjaa vaihtoventtiiliä, altaan kiertovesipumppua ja lämmityksen kiertovesipumppuja POOL 40 lisävarusteen kautta. ECS41 lämmitysjärjestelmiin yli 80 m 2 NIBE ECS 40/NIBE ECS 41 1x230 V KV-arvo 2.5/6.0 Liitäntäventtiili (Ø) 22 mm LVI nro ECS ECS NIBE POOL 40 sisältää: Vaihtoventtiili, lisävarustekortti, 2 lämpötilaanturia. NIBE-lisävarusteet 7

8 NIBE SMS 40 GSM-etäohjaus SMS 40:n avulla voit ohjata ja valvoa lämpöpumppuasi tekstiviesteillä matkapuhelimestasi käsin. NIBE MOBILE APP Tilailmaisin Pidä NIBE-lämpöpumpun ohjakset taskussasi. Kytke lämmitys päälle kotimatkalla tai tarkasta lämmitysjärjestelmäsi tila kaikkialta maailmasta, mahdollisuudet ovat rajattomat. Nyt Android-sovelluksella NIBE SMS VDC ma GSM 850/900/1800/1900 Käyttölämpötila 0-60 C CE-merkintä standardien EN , EN , EN ja EN mukaan 44/153/107 mm LVI nro NIBE Mobile App vaatimukset NIBE F1145, F1245, F370, F470 ja F750 (ohjelmistoversio 1177 tai uudempi) yhdessä lisävarusteen NIBE SMS 40 (versio 33 tai suurempi) kanssa sekä Android-matkapuhelin. NIBE RMU 40 Ohjausyksikkö RMU 40:llä voit ohjata ja valvoa NIBE-lämpöpumppuasi (NIBE F370/F470/F750/F1145 ja F1245) toisesta huoneesta käsin. RMU 40:ssä on värinäyttö, jonka selkeiden valikoiden ja symbolien avulla lämpötilan säätö on helppoa. NIBE RMU VDC 40 ma (syöttö lämpöpumpusta) LVI nro NIBE MODBUS 40 Tiedonsiirtomoduuli MODBUS 40:n avulla voit ohjata ja valvoa lämpöpumppuasi ulkoisesta Modbus-järjestelmästä käsin. NIBE MODBUS VDC ma Käyttölämpötila 0-60 C 44/153/107 mm NIBE AXC 40 Lisävarustekortti Tämä lisävarustekortti mahdollistaa laitteiden liittämisen ja ohjaamisen: - Sekoitusventtiilillä ohjattu lisälämpö - Käyttövesikierron kiertovesipumppu NIBE SOLAR 40 NIBE SOLAR 42 Aurinkolämmitys NIBE SOLAR täydentää lämpöpumppuasi aurinkoenergialla. Aurinkokeräimillä ja VPAS- tai VPBS-lämmivesivaraajilla kokoat täydellisen järjestelmän. * NIBE AXC 40 Nettopaino 2 kg 1x230 V, 50 Hz 175/250/100 mm NIBE SOLAR 40/NIBE SOLAR 41 Jännite 1x230 V 175/250/100 mm * 3-tieventtiili ei sisälly NIBE SOLAR 42 -toimitukseen NIBE EXC 40 Lisärelekortti vaaditaan, jos pohjavesipumppu NIBE EBV 200 Lisärelekortti ja/tai käyttövesikiertopumppu liitetään F1226-lämpöpumppuun. Valvontakytkin Lisärelekortti asennetaan lämpöpumpun sisään. 8 NIBE-lisävarusteet

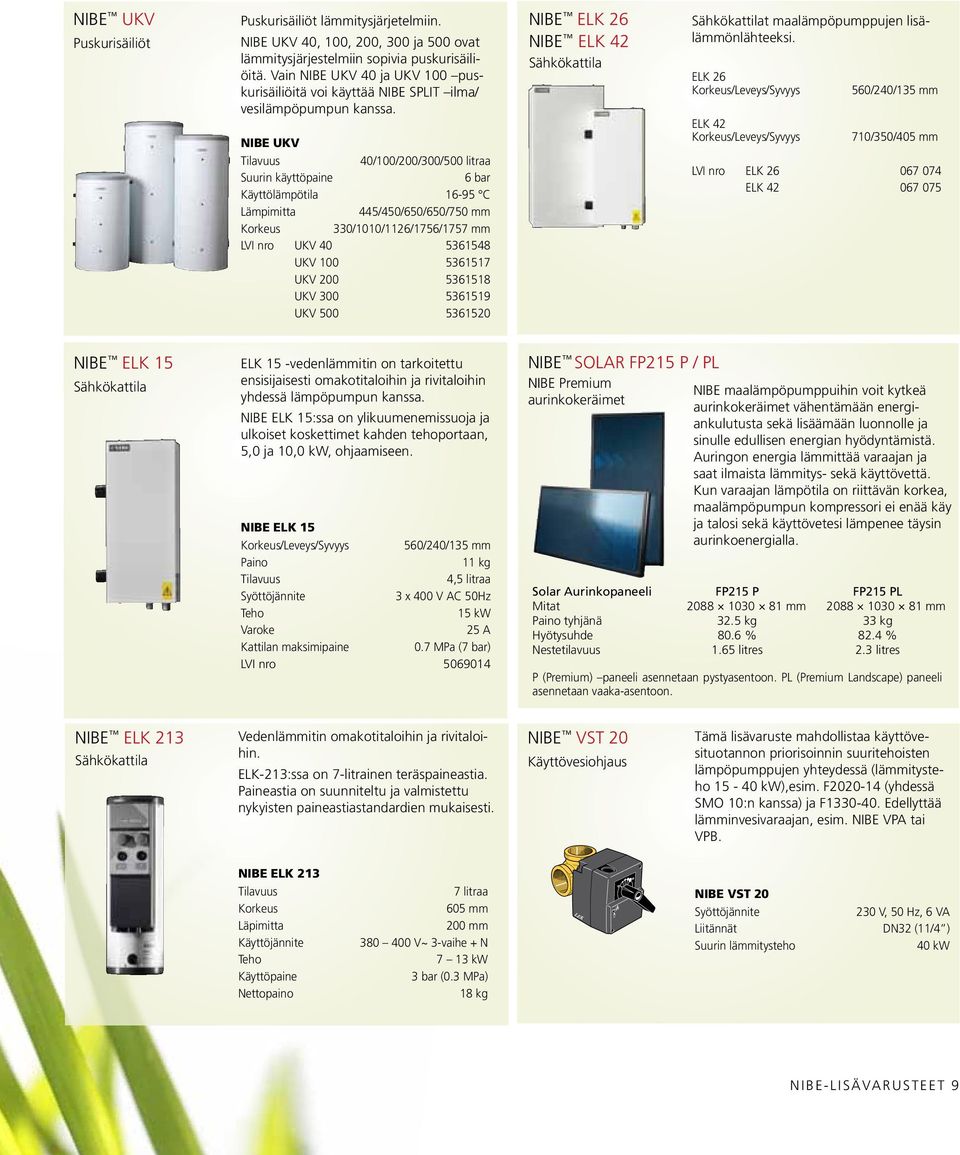

9 NIBE UKV Puskurisäiliöt Puskurisäiliöt lämmitysjärjetelmiin. NIBE UKV 40, 100, 200, 300 ja 500 ovat lämmitysjärjestelmiin sopivia puskurisäiliöitä. Vain NIBE UKV 40 ja UKV 100 puskurisäiliöitä voi käyttää NIBE SPLIT ilma/ vesilämpöpumpun kanssa. NIBE UKV Tilavuus 40/100/200/300/500 litraa Suurin käyttöpaine 6 bar Käyttölämpötila C Lämpimitta 445/450/650/650/750 mm Korkeus 330/1010/1126/1756/1757 mm LVI nro UKV UKV UKV UKV UKV NIBE ELK 26 NIBE ELK 42 Sähkökattila Sähkökattilat maalämpöpumppujen lisälämmönlähteeksi. ELK 26 ELK /240/135 mm 710/350/405 mm LVI nro ELK ELK NIBE ELK 15 Sähkökattila ELK 15 -vedenlämmitin on tarkoitettu ensisijaisesti omakotitaloihin ja rivitaloihin yhdessä lämpöpumpun kanssa. NIBE ELK 15:ssa on ylikuumenemissuoja ja ulkoiset koskettimet kahden tehoportaan, 5,0 ja 10,0 kw, ohjaamiseen. NIBE ELK /240/135 mm Paino 11 kg Tilavuus 4,5 litraa 3 x 400 V AC 50Hz Teho 15 kw Varoke 25 A Kattilan maksimipaine 0.7 MPa (7 bar) LVI nro NIBE SOLAR FP215 P / PL NIBE Premium NIBE maalämpöpumppuihin voit kytkeä aurinkokeräimet aurinkokeräimet vähentämään energiankulutusta sekä lisäämään luonnolle ja sinulle edullisen energian hyödyntämistä. Auringon energia lämmittää varaajan ja saat ilmaista lämmitys- sekä käyttövettä. Kun varaajan lämpötila on riittävän korkea, maalämpöpumpun kompressori ei enää käy ja talosi sekä käyttövetesi lämpenee täysin aurinkoenergialla. Solar Aurinkopaneeli FP215 P FP215 PL Mitat mm mm Paino tyhjänä 32.5 kg 33 kg Hyötysuhde 80.6 % 82.4 % Nestetilavuus 1.65 litres 2.3 litres P (Premium) paneeli asennetaan pystyasentoon. PL (Premium Landscape) paneeli asennetaan vaaka-asentoon. NIBE ELK 213 Sähkökattila Vedenlämmitin omakotitaloihin ja rivitaloihin. ELK-213:ssa on 7-litrainen teräspaineastia. Paineastia on suunniteltu ja valmistettu nykyisten paineastiastandardien mukaisesti. NIBE VST 20 Käyttövesiohjaus Tämä lisävaruste mahdollistaa käyttövesituotannon priorisoinnin suuritehoisten lämpöpumppujen yhteydessä (lämmitysteho kw),esim. F (yhdessä SMO 10:n kanssa) ja F Edellyttää lämminvesivaraajan, esim. NIBE VPA tai VPB. NIBE ELK 213 Tilavuus Korkeus Läpimitta Teho Käyttöpaine Nettopaino 7 litraa 605 mm 200 mm V~ 3-vaihe + N 7 13 kw 3 bar (0.3 MPa) 18 kg NIBE VST V, 50 Hz, 6 VA Liitännät DN32 (11/4 ) Suurin lämmitysteho 40 kw NIBE-lisävarusteet 9

10 NIBE RE 10 Sopii malleihin NIBE SPLIT ja NIBE F1330. Huoneyksikkö Ulkoinen näyttö integroidulla huoneanturilla. Käytetään, jos tarvitaan ohjauspaneelia erillisessä huoneessa. RE 10:n avulla voit lukea ja säätää lämpöpumpun/sähkökattilan/ohjausyksikön RE10 valikoita ja arvoja. NIBE HR 10 Lisärele HR 10 lisärele on ulkoinen kytkentärasia, joka sisältää kontaktorin ja kiertokytkimen. Sitä käytetään ulkoisten 1-3-vaihekuormien kuten öljypolttimien, sähkövastusten ja pumppujen ohjaamiseen. NIBE RE /130/44 mm NIBE KB 25 NIBE KB 32 Yhdistelmäventtiili Servicemodul, EVP 500 Yhdistelmäventtiili lämmönkerúuliuoksen täyttöä varten. Sisältää eristeen. NIBE RTS 40 Huoneanturi Tämä lisävaruste varmistaa tasaisemman sisälämpötilan. 4 3 KB 25 on tarkoitettu enintään 12 kw lämpöpumppuihin. KB 32 on tarkoitettu enintään 30 kw lämpöpumppuihin. LVI nro KBR KBR RTS 40:ssä on kolme toimintoa: 1. Näyttää nykyisen huonelämpötilan lämpöpumpun näytössä. 2. Huonelämpötilan säätö. 3. Huonelämpötilan muuttaminen/vakauttaminen NIBE RG 10 Huoneanturi Huoneanturi voi säätää patteri- ja lattialämmityspiirien lämpötilaa, jos sisälämpötila nousee auringonpaisteen, toisen lämmönlähteen tai ihmisten vaikutuksesta. NIBE NV 10 Utan plugg Tasoanturi Tasoanturi täytyy asentaa, jos paikalliset viranomaiset Med plugg vaativat keruuputkiston tiiviyden tiukempaa valvontaa. NIBE RCU 11 Tiedonsiirtomoduuli RCU mahdollistaa lämpöpumpun ohjaamisen ja valvomisen ModbusTCP-protokollaa käyttävällä tietokoneelta tai rakennusautomaatiojärjestelmällä (SCADAsystem) lähiverkon tai internetin kautta. Ska ej med på bilden! NIBE ESV 21 Lisäshuntti Tätä lisävarustetta käytetään silloin, kun NIBE F1150/F1250-lämpöpumppu asennetaan taloon, jossa on kaksi erillistä lämmitysjärjestelmää, jotka edellyttävät erilaisia menolämpötiloja, esimerkiksi sekä patterijärjestelmä että lattialämmitysjärjestelmä. NIBE POOL 11 Allaslämmitys POOL 11 mahdollistaa uima-altaan lämmittämisen F1150/F1250-lämpöpumpun avulla. NIBE VST 11 Käyttövesiohjaus Käyttövesilatauksen ohjaukseen F1150, ja 30 yhdellä kompressorilla ja F2026 lämpöpumpuille. NIBE VST 11 Liitännät 230 V, 50 Hz, 6 VA Ø 28 mm, puserrusrengas 10 NIBE-lisävarusteet

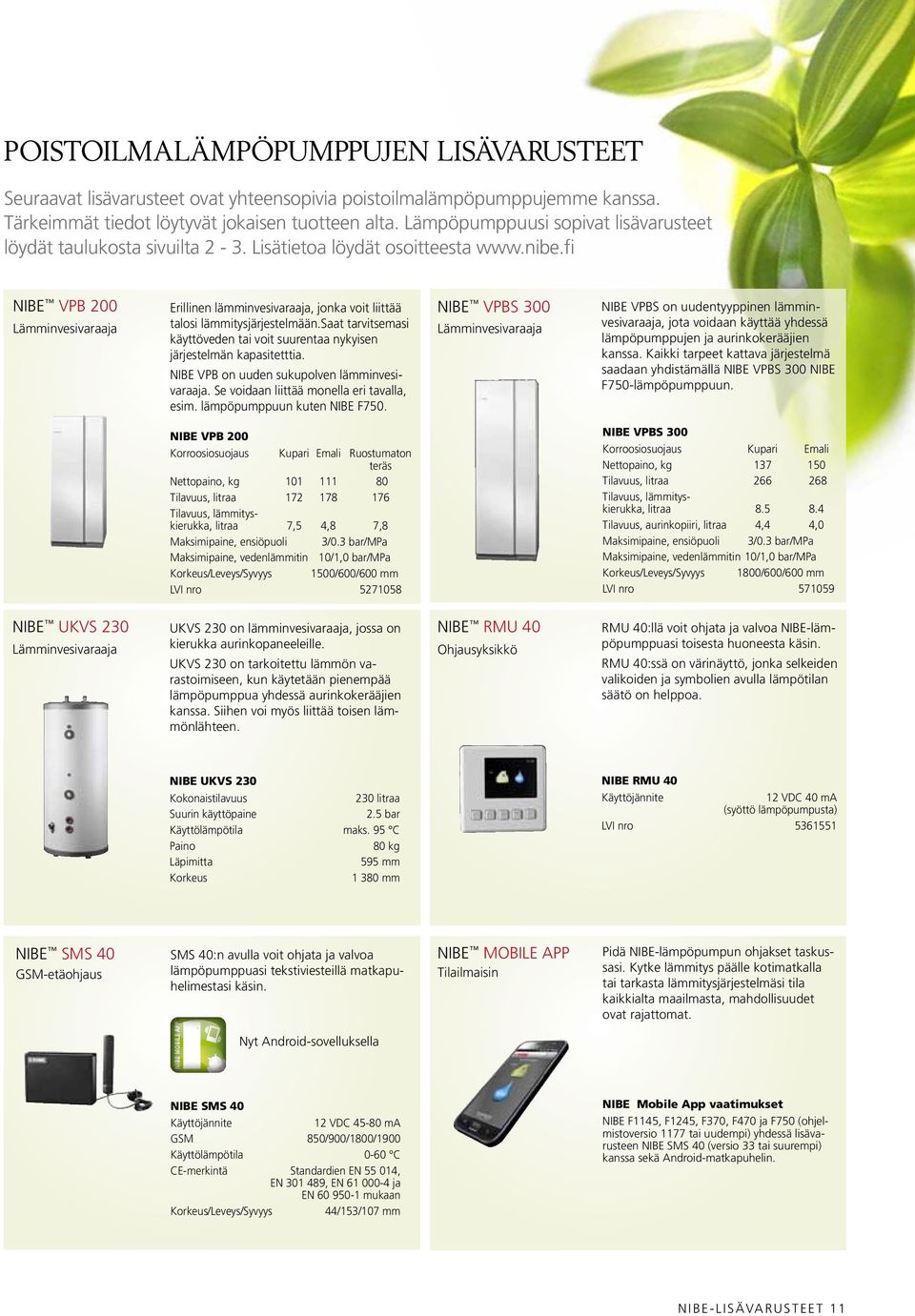

11 POISTOILMALÄMPÖPUMPPUJEN LISÄVARUSTEET Seuraavat lisävarusteet ovat yhteensopivia poistoilmalämpöpumppujemme kanssa. Tärkeimmät tiedot löytyvät jokaisen tuotteen alta. Lämpöpumppuusi sopivat lisävarusteet löydät taulukosta sivuilta 2-3. Lisätietoa löydät osoitteesta NIBE VPB 200 Erillinen lämminvesivaraaja, jonka voit liittää talosi lämmitysjärjestelmään.saat tarvitsemasi käyttöveden tai voit suurentaa nykyisen järjestelmän kapasitetttia. NIBE VPB on uuden sukupolven lämminvesivaraaja. Se voidaan liittää monella eri tavalla, esim. lämpöpumppuun kuten NIBE F750. NIBE VPBS 300 NIBE VPBS on uudentyyppinen lämminvesivaraaja, jota voidaan käyttää yhdessä lämpöpumppujen ja aurinkokerääjien kanssa. Kaikki tarpeet kattava järjestelmä saadaan yhdistämällä NIBE VPBS 300 NIBE F750-lämpöpumppuun. NIBE VPB 200 Korroosiosuojaus Kupari Emali Ruostumaton teräs Nettopaino, kg Tilavuus, litraa Tilavuus, lämmityskierukka, litraa 7,5 4,8 7,8 Maksimipaine, ensiöpuoli 3/0.3 bar/mpa Maksimipaine, vedenlämmitin 10/1,0 bar/mpa 1500/600/600 mm LVI nro NIBE VPBS 300 Korroosiosuojaus Kupari Emali Nettopaino, kg Tilavuus, litraa Tilavuus, lämmityskierukka, litraa Tilavuus, aurinkopiiri, litraa 4,4 4,0 Maksimipaine, ensiöpuoli 3/0.3 bar/mpa Maksimipaine, vedenlämmitin 10/1,0 bar/mpa 1800/600/600 mm LVI nro NIBE UKVS 230 UKVS 230 on lämminvesivaraaja, jossa on kierukka aurinkopaneeleille. UKVS 230 on tarkoitettu lämmön varastoimiseen, kun käytetään pienempää lämpöpumppua yhdessä aurinkokerääjien kanssa. Siihen voi myös liittää toisen lämmönlähteen. NIBE RMU 40 Ohjausyksikkö RMU 40:llä voit ohjata ja valvoa NIBE-lämpöpumppuasi toisesta huoneesta käsin. RMU 40:ssä on värinäyttö, jonka selkeiden valikoiden ja symbolien avulla lämpötilan säätö on helppoa. NIBE UKVS 230 Kokonaistilavuus 230 litraa Suurin käyttöpaine 2.5 bar Käyttölämpötila maks. 95 C Paino 80 kg Läpimitta 595 mm Korkeus mm NIBE RMU VDC 40 ma (syöttö lämpöpumpusta) LVI nro NIBE SMS 40 GSM-etäohjaus SMS 40:n avulla voit ohjata ja valvoa lämpöpumppuasi tekstiviesteillä matkapuhelimestasi käsin. NIBE MOBILE APP Tilailmaisin Pidä NIBE-lämpöpumpun ohjakset taskussasi. Kytke lämmitys päälle kotimatkalla tai tarkasta lämmitysjärjestelmäsi tila kaikkialta maailmasta, mahdollisuudet ovat rajattomat. Nyt Android-sovelluksella NIBE SMS VDC ma GSM 850/900/1800/1900 Käyttölämpötila 0-60 C CE-merkintä standardien EN , EN , EN ja EN mukaan 44/153/107 mm NIBE Mobile App vaatimukset NIBE F1145, F1245, F370, F470 ja F750 (ohjelmistoversio 1177 tai uudempi) yhdessä lisävarusteen NIBE SMS 40 (versio 33 tai suurempi) kanssa sekä Android-matkapuhelin. NIBE-lisävarusteet 11

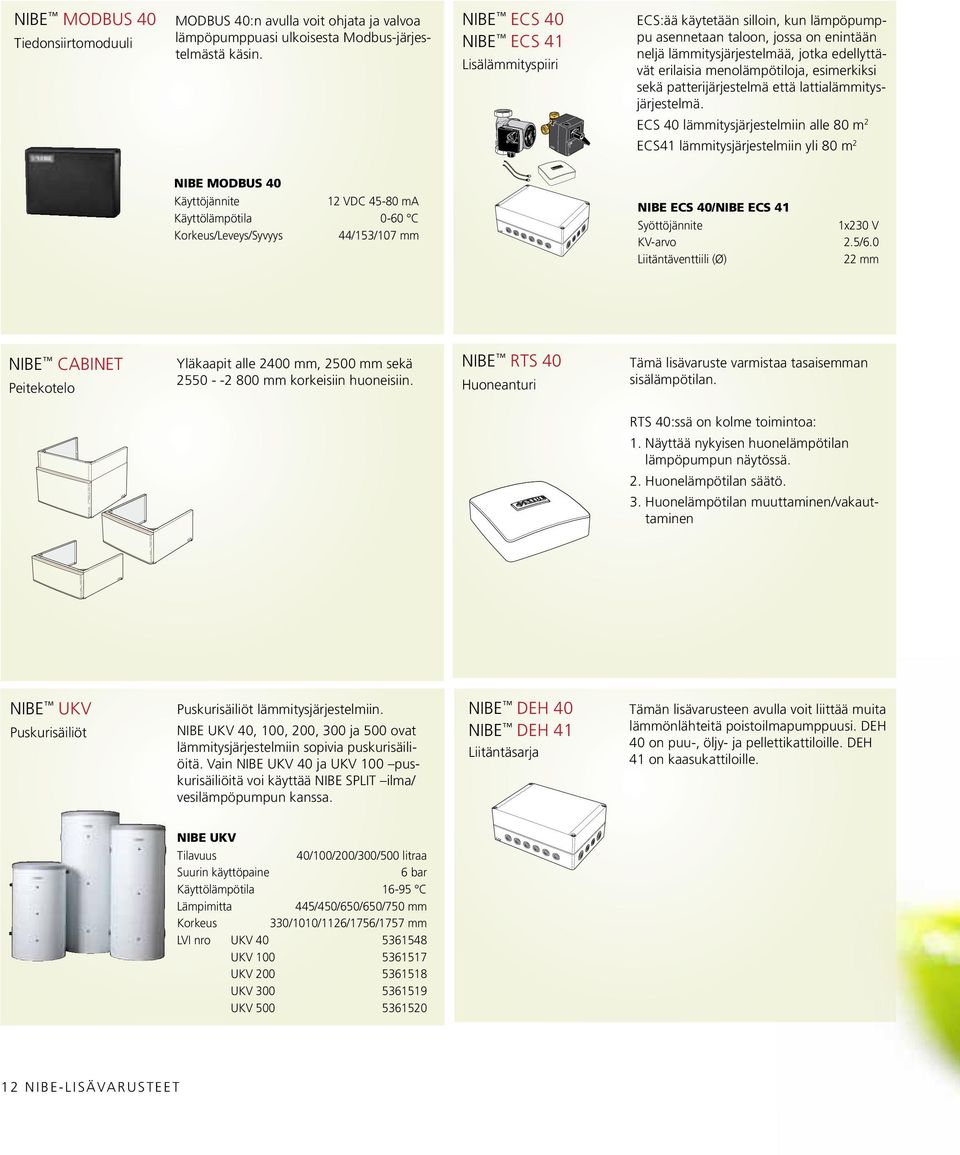

12 GRUNDFOS Type UPS P/N: V- PC;0017NIB 50Hz 2.5uF IP TF Class H Max. 10bar DK 1m(A) P,(W) HEJSAN NIBE MODBUS 40 Tiedonsiirtomoduuli MODBUS 40:n avulla voit ohjata ja valvoa lämpöpumppuasi ulkoisesta Modbus-järjestelmästä käsin. NIBE ECS 40 NIBE ECS 41 Lisälämmityspiiri ECS:ää käytetään silloin, kun lämpöpumppu asennetaan taloon, jossa on enintään neljä lämmitysjärjestelmää, jotka edellyttävät erilaisia menolämpötiloja, esimerkiksi sekä patterijärjestelmä että lattialämmitysjärjestelmä. ECS 40 lämmitysjärjestelmiin alle 80 m 2 ECS41 lämmitysjärjestelmiin yli 80 m 2 NIBE MODBUS VDC ma Käyttölämpötila 0-60 C 44/153/107 mm NIBE ECS 40/NIBE ECS 41 1x230 V KV-arvo 2.5/6.0 Liitäntäventtiili (Ø) 22 mm NIBE CABINET Peitekotelo Yläkaapit alle 2400 mm, 2500 mm sekä mm korkeisiin huoneisiin. NIBE RTS 40 Huoneanturi Tämä lisävaruste varmistaa tasaisemman sisälämpötilan. RTS 40:ssä on kolme toimintoa: 1. Näyttää nykyisen huonelämpötilan lämpöpumpun näytössä. 2. Huonelämpötilan säätö. 3. Huonelämpötilan muuttaminen/vakauttaminen NIBE UKV Puskurisäiliöt Puskurisäiliöt lämmitysjärjestelmiin. NIBE UKV 40, 100, 200, 300 ja 500 ovat lämmitysjärjestelmiin sopivia puskurisäiliöitä. Vain NIBE UKV 40 ja UKV 100 puskurisäiliöitä voi käyttää NIBE SPLIT ilma/ vesilämpöpumpun kanssa. NIBE DEH 40 NIBE DEH 41 Liitäntäsarja Tämän lisävarusteen avulla voit liittää muita lämmönlähteitä poistoilmapumppuusi. DEH 40 on puu-, öljy- ja pellettikattiloille. DEH 41 on kaasukattiloille. NIBE UKV Tilavuus 40/100/200/300/500 litraa Suurin käyttöpaine 6 bar Käyttölämpötila C Lämpimitta 445/450/650/650/750 mm Korkeus 330/1010/1126/1756/1757 mm LVI nro UKV UKV UKV UKV UKV NIBE-lisävarusteet

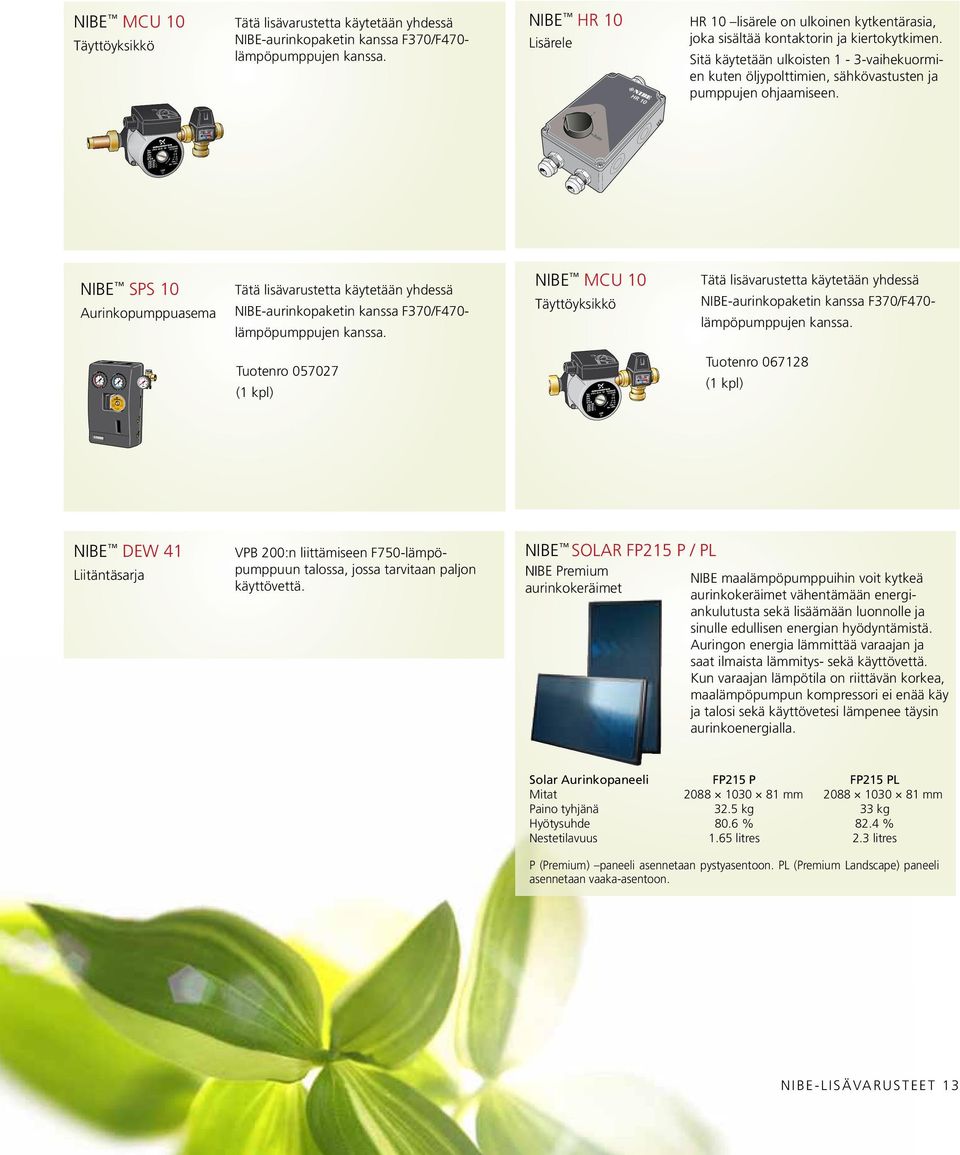

13 NIBE MCU 10 Täyttöyksikkö Tätä lisävarustetta käytetään yhdessä NIBE-aurinkopaketin kanssa F370/F470- lämpöpumppujen kanssa. NIBE HR 10 Lisärele HR 10 lisärele on ulkoinen kytkentärasia, joka sisältää kontaktorin ja kiertokytkimen. Sitä käytetään ulkoisten 1-3-vaihekuormien kuten öljypolttimien, sähkövastusten ja pumppujen ohjaamiseen. NIBE SPS 10 Aurinkopumppuasema Tätä lisävarustetta käytetään yhdessä NIBE-aurinkopaketin kanssa F370/F470- lämpöpumppujen kanssa. NIBE MCU 10 Täyttöyksikkö Tätä lisävarustetta käytetään yhdessä NIBE-aurinkopaketin kanssa F370/F470- lämpöpumppujen kanssa. Tuotenro (1 kpl) Tuotenro (1 kpl) NIBE DEW 41 Liitäntäsarja VPB 200:n liittämiseen F750-lämpöpumppuun talossa, jossa tarvitaan paljon käyttövettä. NIBE SOLAR FP215 P / PL NIBE Premium NIBE maalämpöpumppuihin voit kytkeä aurinkokeräimet aurinkokeräimet vähentämään energiankulutusta sekä lisäämään luonnolle ja sinulle edullisen energian hyödyntämistä. Auringon energia lämmittää varaajan ja saat ilmaista lämmitys- sekä käyttövettä. Kun varaajan lämpötila on riittävän korkea, maalämpöpumpun kompressori ei enää käy ja talosi sekä käyttövetesi lämpenee täysin aurinkoenergialla. Solar Aurinkopaneeli FP215 P FP215 PL Mitat mm mm Paino tyhjänä 32.5 kg 33 kg Hyötysuhde 80.6 % 82.4 % Nestetilavuus 1.65 litres 2.3 litres P (Premium) paneeli asennetaan pystyasentoon. PL (Premium Landscape) paneeli asennetaan vaaka-asentoon. NIBE-lisävarusteet 13

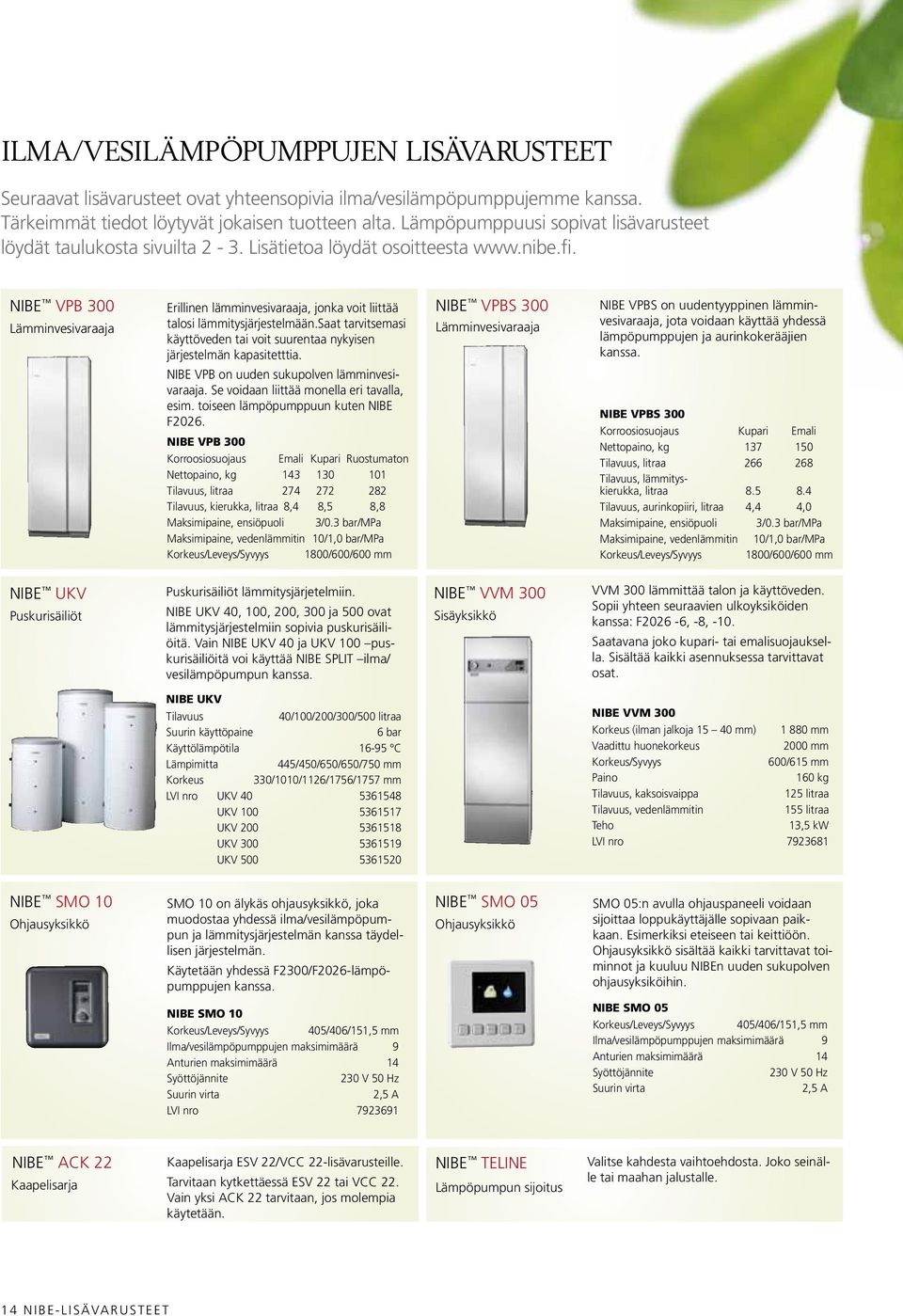

14 ILMA/VESILÄMPÖPUMPPUJEN LISÄVARUSTEET Seuraavat lisävarusteet ovat yhteensopivia ilma/vesilämpöpumppujemme kanssa. Tärkeimmät tiedot löytyvät jokaisen tuotteen alta. Lämpöpumppuusi sopivat lisävarusteet löydät taulukosta sivuilta 2-3. Lisätietoa löydät osoitteesta NIBE VPB 300 Erillinen lämminvesivaraaja, jonka voit liittää talosi lämmitysjärjestelmään.saat tarvitsemasi käyttöveden tai voit suurentaa nykyisen järjestelmän kapasitetttia. NIBE VPB on uuden sukupolven lämminvesivaraaja. Se voidaan liittää monella eri tavalla, esim. toiseen lämpöpumppuun kuten NIBE F2026. NIBE VPB 300 Korroosiosuojaus Emali Kupari Ruostumaton Nettopaino, kg Tilavuus, litraa Tilavuus, kierukka, litraa 8,4 8,5 8,8 Maksimipaine, ensiöpuoli 3/0.3 bar/mpa Maksimipaine, vedenlämmitin 10/1,0 bar/mpa 1800/600/600 mm NIBE VPBS 300 NIBE VPBS on uudentyyppinen lämminvesivaraaja, jota voidaan käyttää yhdessä lämpöpumppujen ja aurinkokerääjien kanssa. NIBE VPBS 300 Korroosiosuojaus Kupari Emali Nettopaino, kg Tilavuus, litraa Tilavuus, lämmityskierukka, litraa Tilavuus, aurinkopiiri, litraa 4,4 4,0 Maksimipaine, ensiöpuoli 3/0.3 bar/mpa Maksimipaine, vedenlämmitin 10/1,0 bar/mpa 1800/600/600 mm NIBE UKV Puskurisäiliöt Puskurisäiliöt lämmitysjärjetelmiin. NIBE UKV 40, 100, 200, 300 ja 500 ovat lämmitysjärjestelmiin sopivia puskurisäiliöitä. Vain NIBE UKV 40 ja UKV 100 puskurisäiliöitä voi käyttää NIBE SPLIT ilma/ vesilämpöpumpun kanssa. NIBE VVM 300 Sisäyksikkö VVM 300 lämmittää talon ja käyttöveden. Sopii yhteen seuraavien ulkoyksiköiden kanssa: F2026-6, -8, -10. Saatavana joko kupari- tai emalisuojauksella. Sisältää kaikki asennuksessa tarvittavat osat. NIBE UKV Tilavuus 40/100/200/300/500 litraa Suurin käyttöpaine 6 bar Käyttölämpötila C Lämpimitta 445/450/650/650/750 mm Korkeus 330/1010/1126/1756/1757 mm LVI nro UKV UKV UKV UKV UKV NIBE VVM 300 Korkeus (ilman jalkoja mm) mm Vaadittu huonekorkeus 2000 mm Korkeus/Syvyys 600/615 mm Paino 160 kg Tilavuus, kaksoisvaippa 125 litraa Tilavuus, vedenlämmitin 155 litraa Teho 13,5 kw LVI nro NIBE SMO 10 Ohjausyksikkö SMO 10 on älykäs ohjausyksikkö, joka muodostaa yhdessä ilma/vesilämpöpumpun ja lämmitysjärjestelmän kanssa täydellisen järjestelmän. Käytetään yhdessä F2300/F2026-lämpöpumppujen kanssa. NIBE SMO 05 Ohjausyksikkö SMO 05:n avulla ohjauspaneeli voidaan sijoittaa loppukäyttäjälle sopivaan paikkaan. Esimerkiksi eteiseen tai keittiöön. Ohjausyksikkö sisältää kaikki tarvittavat toiminnot ja kuuluu NIBEn uuden sukupolven ohjausyksiköihin. NIBE SMO /406/151,5 mm Ilma/vesilämpöpumppujen maksimimäärä 9 Anturien maksimimäärä V 50 Hz Suurin virta 2,5 A LVI nro NIBE SMO /406/151,5 mm Ilma/vesilämpöpumppujen maksimimäärä 9 Anturien maksimimäärä V 50 Hz Suurin virta 2,5 A NIBE ACK 22 Kaapelisarja Kaapelisarja ESV 22/VCC 22-lisävarusteille. Tarvitaan kytkettäessä ESV 22 tai VCC 22. Vain yksi ACK 22 tarvitaan, jos molempia käytetään. NIBE TELINE Lämpöpumpun sijoitus Valitse kahdesta vaihtoehdosta. Joko seinälle tai maahan jalustalle. 14 NIBE-lisävarusteet

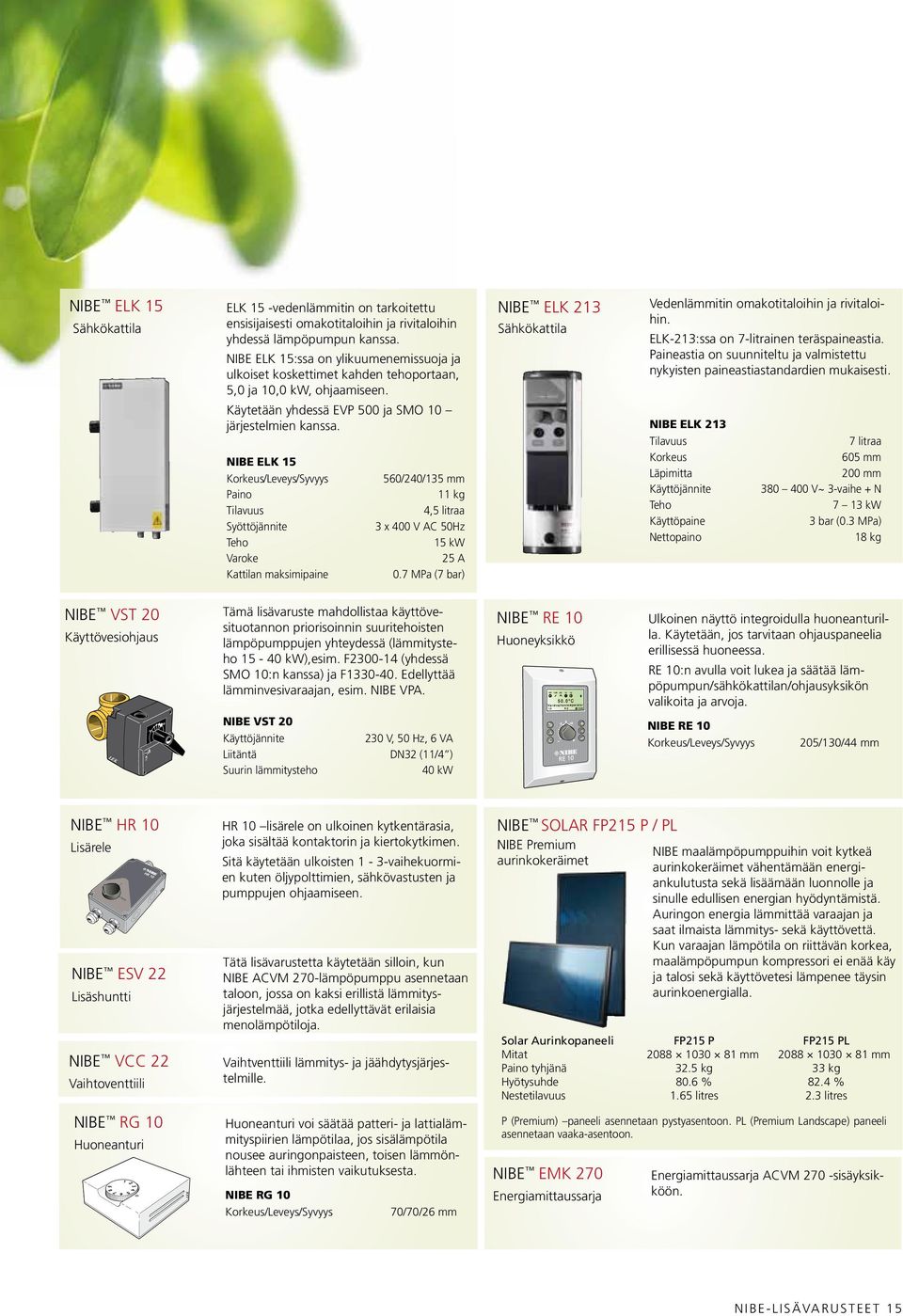

15 NIBE ELK 15 Sähkökattila ELK 15 -vedenlämmitin on tarkoitettu ensisijaisesti omakotitaloihin ja rivitaloihin yhdessä lämpöpumpun kanssa. NIBE ELK 15:ssa on ylikuumenemissuoja ja ulkoiset koskettimet kahden tehoportaan, 5,0 ja 10,0 kw, ohjaamiseen. Käytetään yhdessä EVP 500 ja SMO 10 järjestelmien kanssa. NIBE ELK 15 Paino Tilavuus Teho Varoke Kattilan maksimipaine 560/240/135 mm 11 kg 4,5 litraa 3 x 400 V AC 50Hz 15 kw 25 A 0.7 MPa (7 bar) NIBE ELK 213 Sähkökattila Vedenlämmitin omakotitaloihin ja rivitaloihin. ELK-213:ssa on 7-litrainen teräspaineastia. Paineastia on suunniteltu ja valmistettu nykyisten paineastiastandardien mukaisesti. NIBE ELK 213 Tilavuus Korkeus Läpimitta Teho Käyttöpaine Nettopaino 7 litraa 605 mm 200 mm V~ 3-vaihe + N 7 13 kw 3 bar (0.3 MPa) 18 kg NIBE VST 20 Käyttövesiohjaus Tämä lisävaruste mahdollistaa käyttövesituotannon priorisoinnin suuritehoisten lämpöpumppujen yhteydessä (lämmitysteho kw),esim. F (yhdessä SMO 10:n kanssa) ja F Edellyttää lämminvesivaraajan, esim. NIBE VPA. NIBE VST V, 50 Hz, 6 VA Liitäntä DN32 (11/4 ) Suurin lämmitysteho 40 kw NIBE RE 10 Huoneyksikkö Ulkoinen näyttö integroidulla huoneanturilla. Käytetään, jos tarvitaan ohjauspaneelia erillisessä huoneessa. RE 10:n avulla voit lukea ja säätää lämpöpumpun/sähkökattilan/ohjausyksikön valikoita RE10 ja arvoja. NIBE RE /130/44 mm NIBE HR 10 Lisärele NIBE ESV 22 Lisäshuntti NIBE VCC 22 Vaihtoventtiili HR 10 lisärele on ulkoinen kytkentärasia, joka sisältää kontaktorin ja kiertokytkimen. Sitä käytetään ulkoisten 1-3-vaihekuormien kuten öljypolttimien, sähkövastusten ja pumppujen ohjaamiseen. Tätä lisävarustetta käytetään silloin, kun NIBE ACVM 270-lämpöpumppu asennetaan taloon, jossa on kaksi erillistä lämmitysjärjestelmää, jotka edellyttävät erilaisia menolämpötiloja. Vaihtventtiili lämmitys- ja jäähdytysjärjestelmille. NIBE SOLAR FP215 P / PL NIBE Premium aurinkokeräimet NIBE Servicemodul, maalämpöpumppuihin EVP 500 voit kytkeä aurinkokeräimet vähentämään energiankulutusta sekä lisäämään luonnolle ja sinulle edullisen energian hyödyntämistä. Auringon energia lämmittää varaajan ja saat ilmaista lämmitys- sekä käyttövettä. Kun varaajan lämpötila on riittävän korkea, maalämpöpumpun kompressori ei enää käy ja talosi sekä käyttövetesi lämpenee täysin aurinkoenergialla. Solar Aurinkopaneeli FP215 P FP215 PL Mitat mm mm Paino tyhjänä 32.5 kg 33 kg Hyötysuhde 80.6 % 82.4 % Nestetilavuus 1.65 litres 2.3 litres NIBE RG 10 Huoneanturi Huoneanturi voi säätää patteri- ja lattialämmityspiirien lämpötilaa, jos sisälämpötila nousee auringonpaisteen, toisen lämmönlähteen tai ihmisten vaikutuksesta. NIBE RG 10 70/70/26 mm P (Premium) paneeli asennetaan pystyasentoon. PL (Premium Landscape) paneeli asennetaan vaaka-asentoon. NIBE EMK 270 Energiamittaussarja Energiamittaussarja ACVM 270 -sisäyksikköön. NIBE-lisävarusteet 15

16 M11172 KIF FI Accessories XD Tämä esite on NIBE:n julkaisu. Kaikki tuotekuvat, tiedot ja erittelyt perustuvat julkaisun hyväksymishetken tilanteeseen. NIBE ei vastaa esitteen asia- tai painovirheistä. NIBE 2011 NIBE ENERGY SYSTEMS OY PL 257 Juurakkotie Vantaa Puhelin
