Aurinkopaneelin toimintaperiaate

Transkriptio

1

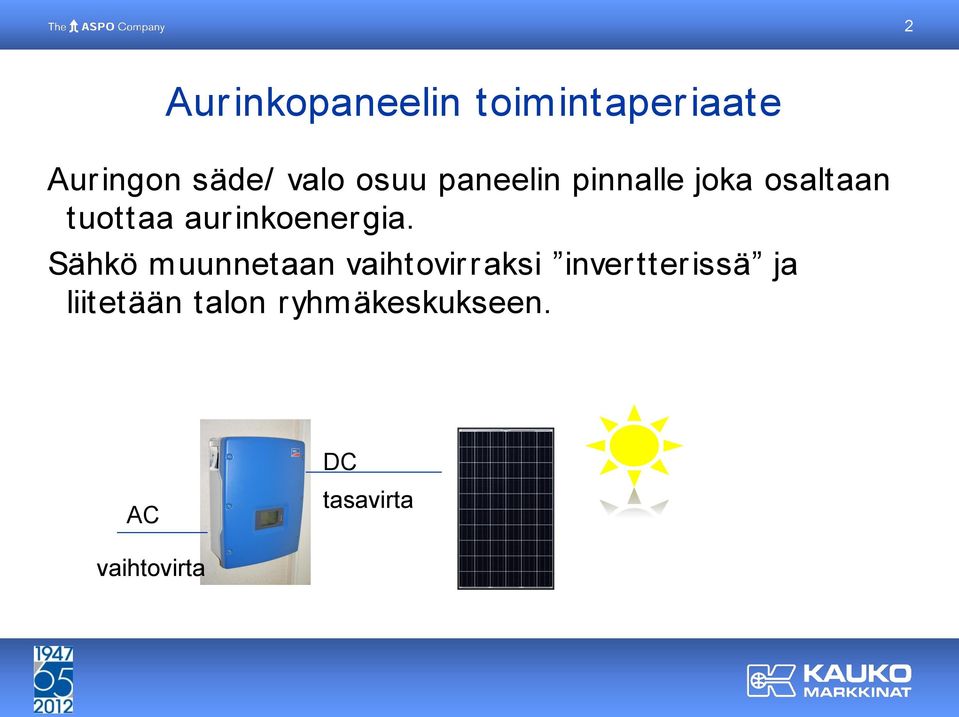

2 2 Aurinkopaneelin toimintaperiaate Auringon säde/ valo osuu paneelin pinnalle joka osaltaan tuottaa aurinkoenergia. Sähkö muunnetaan vaihtovirraksi invertterissä ja liitetään talon ryhmäkeskukseen. DC AC tasavirta vaihtovirta

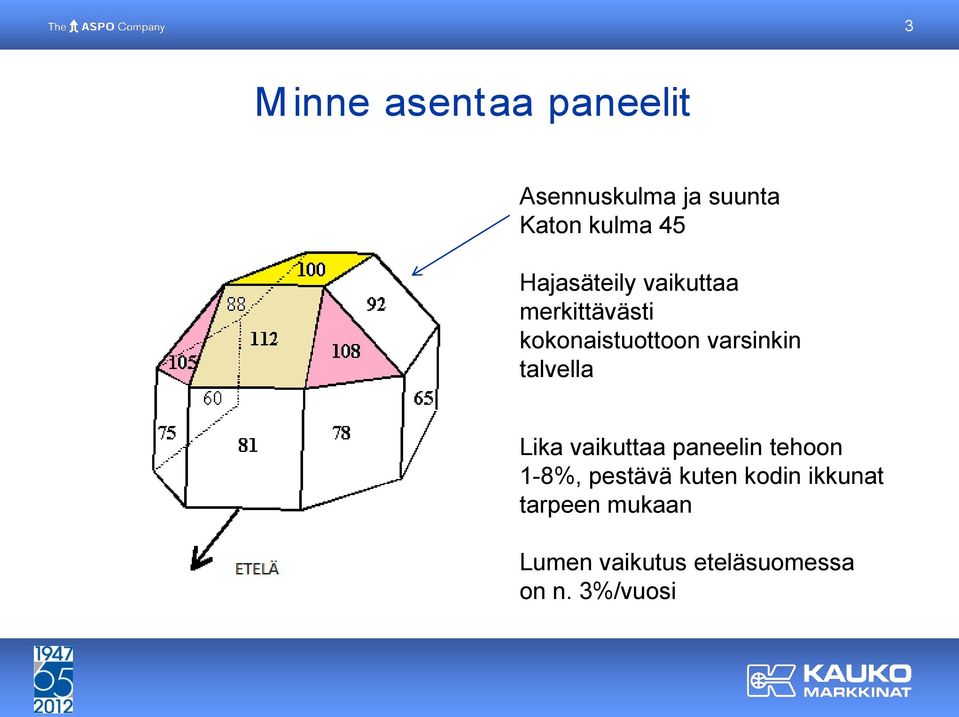

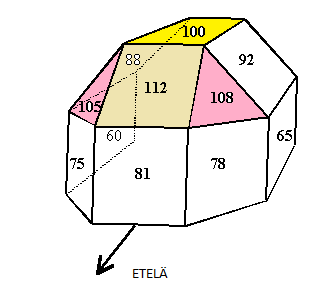

3 3 M inne asentaa paneelit Asennuskulma ja suunta Katon kulma 45 Hajasäteily vaikuttaa merkittävästi kokonaistuottoon varsinkin talvella Lika vaikuttaa paneelin tehoon 1-8%, pestävä kuten kodin ikkunat tarpeen mukaan Lumen vaikutus eteläsuomessa on n. 3%/vuosi

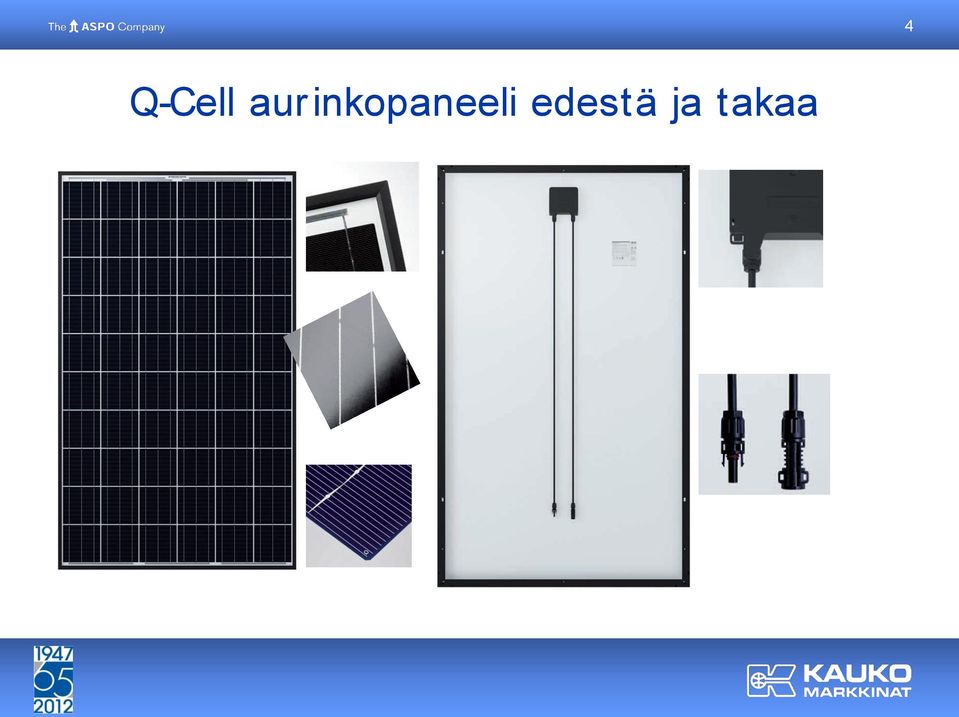

4 Q-Cell aurinkopaneeli edestä ja takaa 4

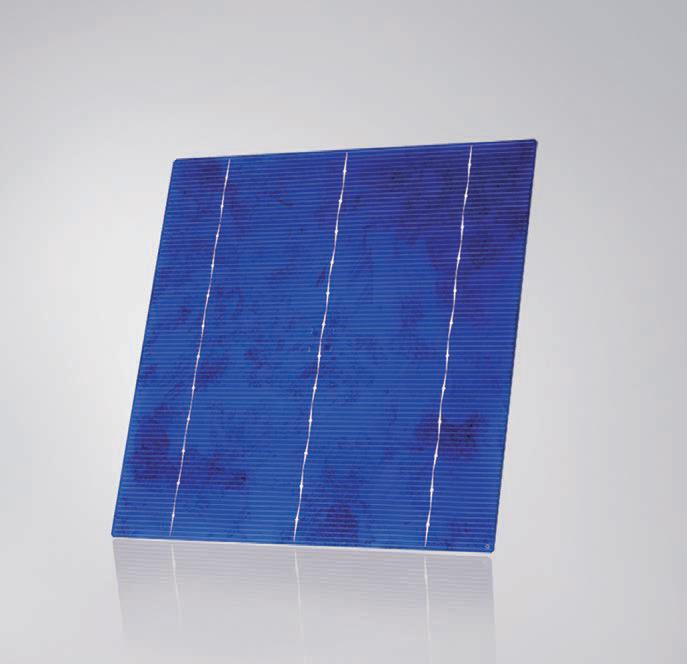

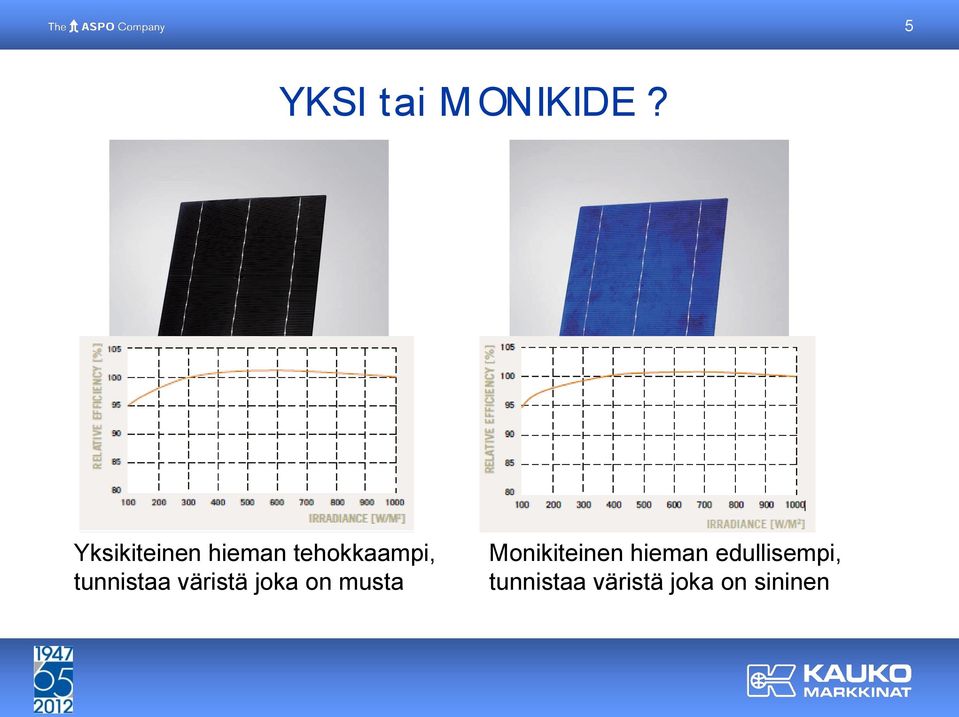

5 5 YKSI tai M ONIKIDE? Yksikiteinen hieman tehokkaampi, tunnistaa väristä joka on musta Monikiteinen hieman edullisempi, tunnistaa väristä joka on sininen

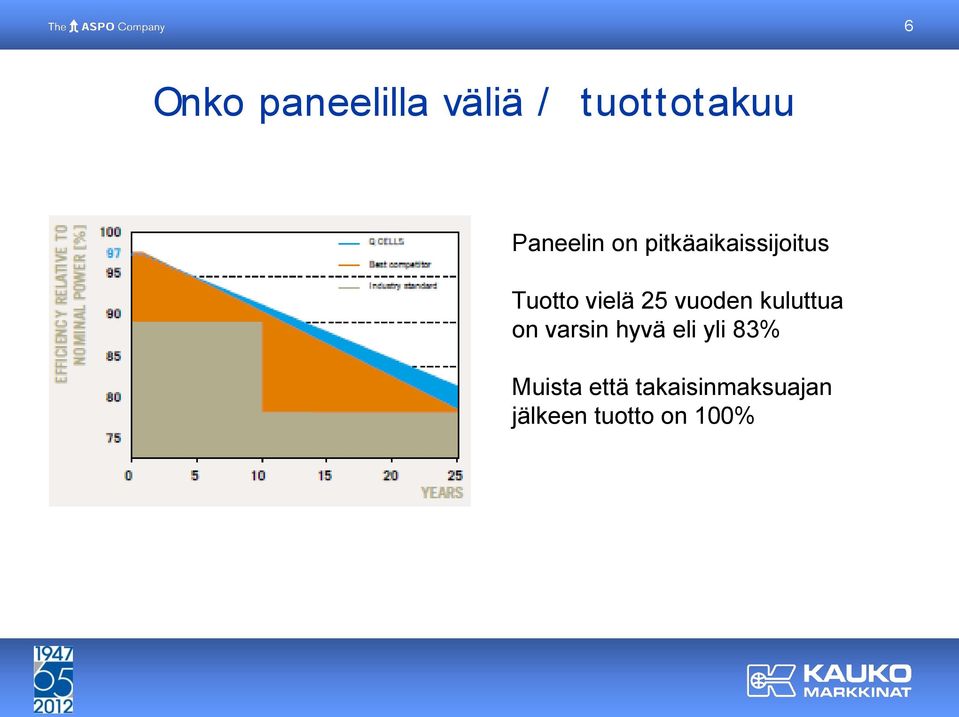

6 6 Onko paneelilla väliä / tuottotakuu Paneelin on pitkäaikaissijoitus Tuotto vielä 25 vuoden kuluttua on varsin hyvä eli yli 83% Muista että takaisinmaksuajan jälkeen tuotto on 100%

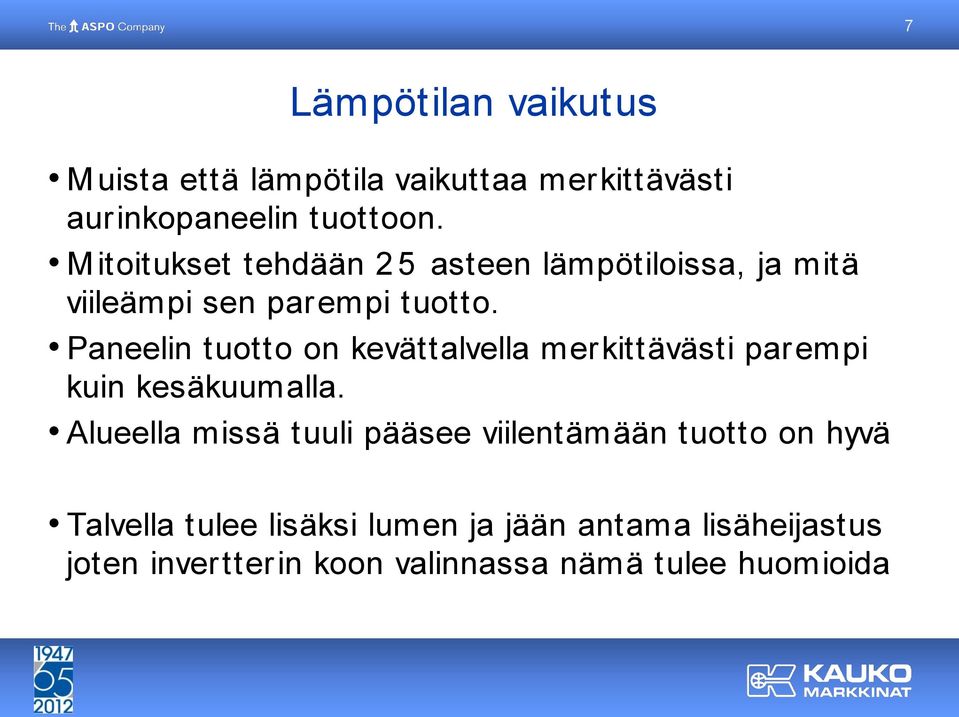

7 7 Lämpötilan vaikutus M uista että lämpötila vaikuttaa merkittävästi aurinkopaneelin tuottoon. M itoitukset tehdään 2 5 asteen lämpötiloissa, ja mitä viileämpi sen parempi tuotto. Paneelin tuotto on kevättalvella merkittävästi parempi kuin kesäkuumalla. Alueella missä tuuli pääsee viilentämään tuotto on hyvä Talvella tulee lisäksi lumen ja jään antama lisäheijastus joten invertterin koon valinnassa nämä tulee huomioida

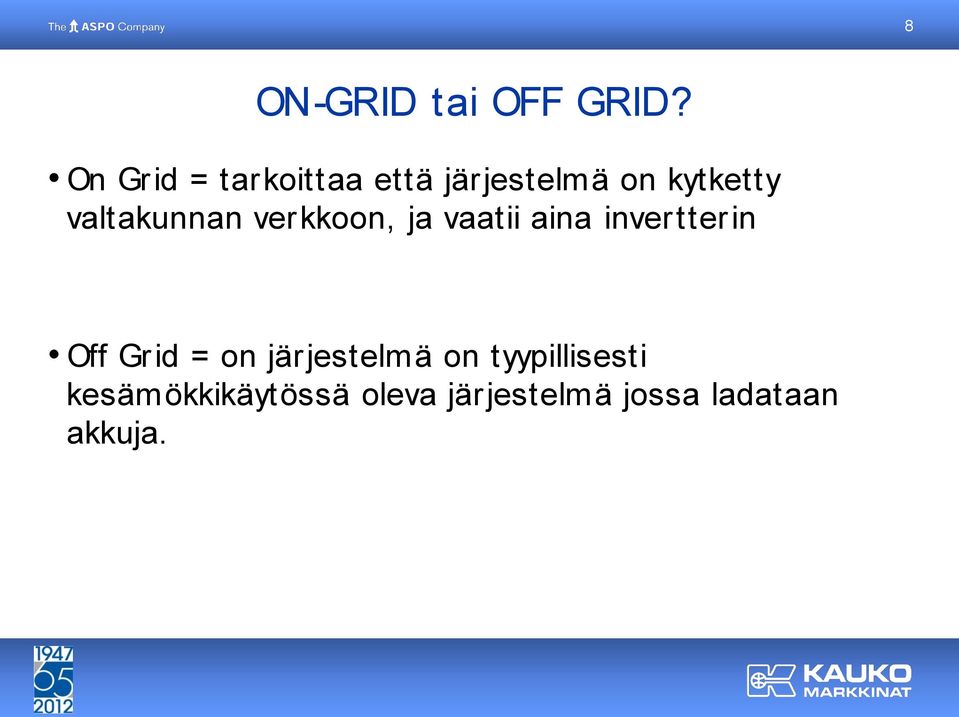

8 8 ON-GRID tai OFF GRID? On Grid = tarkoittaa että järjestelmä on kytketty valtakunnan verkkoon, ja vaatii aina invertterin Off Grid = on järjestelmä on tyypillisesti kesämökkikäytössä oleva järjestelmä jossa ladataan akkuja.

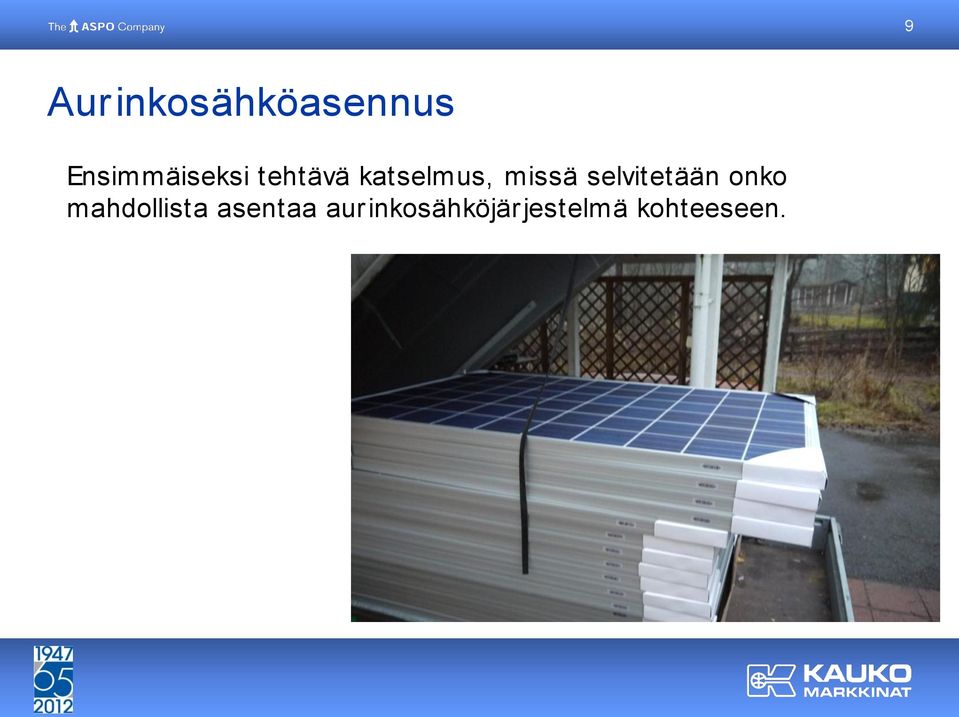

9 9 Aurinkosähköasennus Ensimmäiseksi tehtävä katselmus, missä selvitetään onko mahdollista asentaa aurinkosähköjärjestelmä kohteeseen.

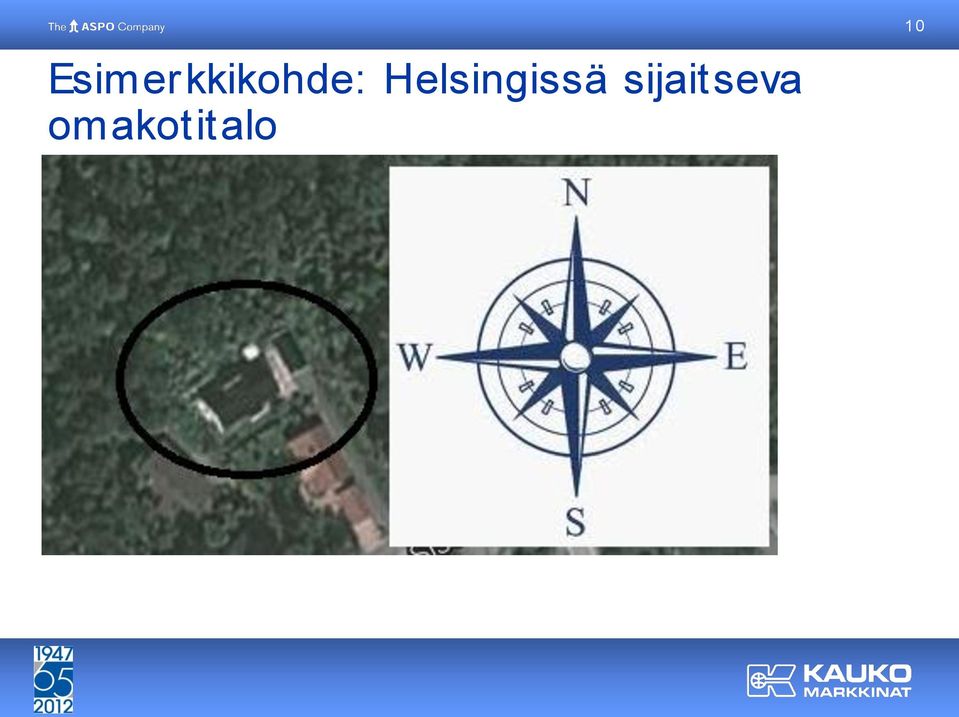

10 Esimerkkikohde: Helsingissä sijaitseva omakotitalo 10

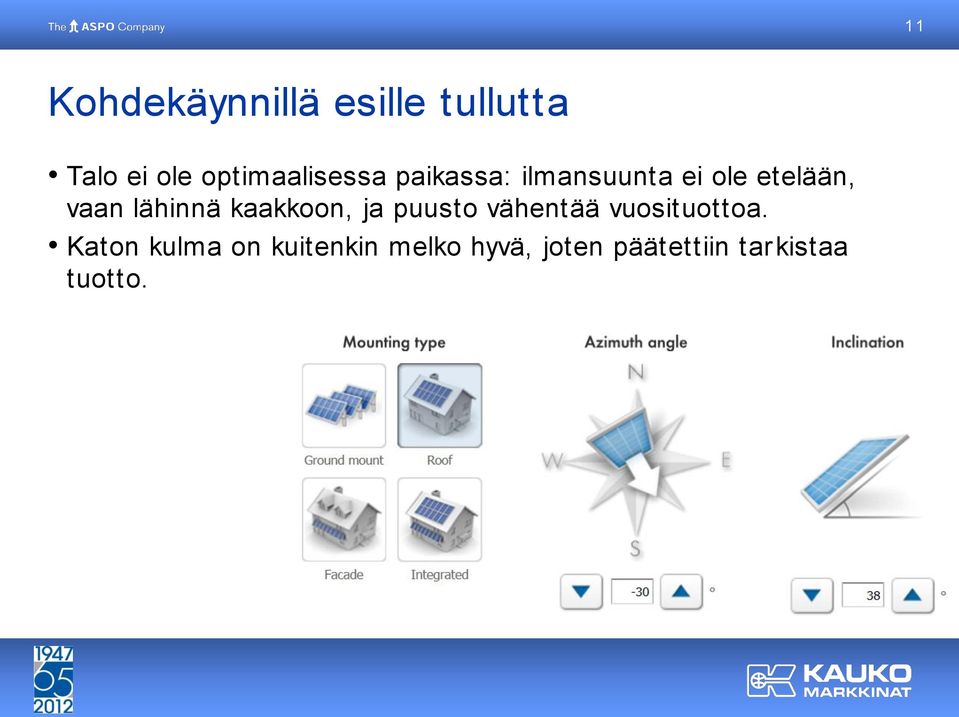

11 11 Kohdekäynnillä esille tullutta Talo ei ole optimaalisessa paikassa: ilmansuunta ei ole etelään, vaan lähinnä kaakkoon, ja puusto vähentää vuosituottoa. Katon kulma on kuitenkin melko hyvä, joten päätettiin tarkistaa tuotto.

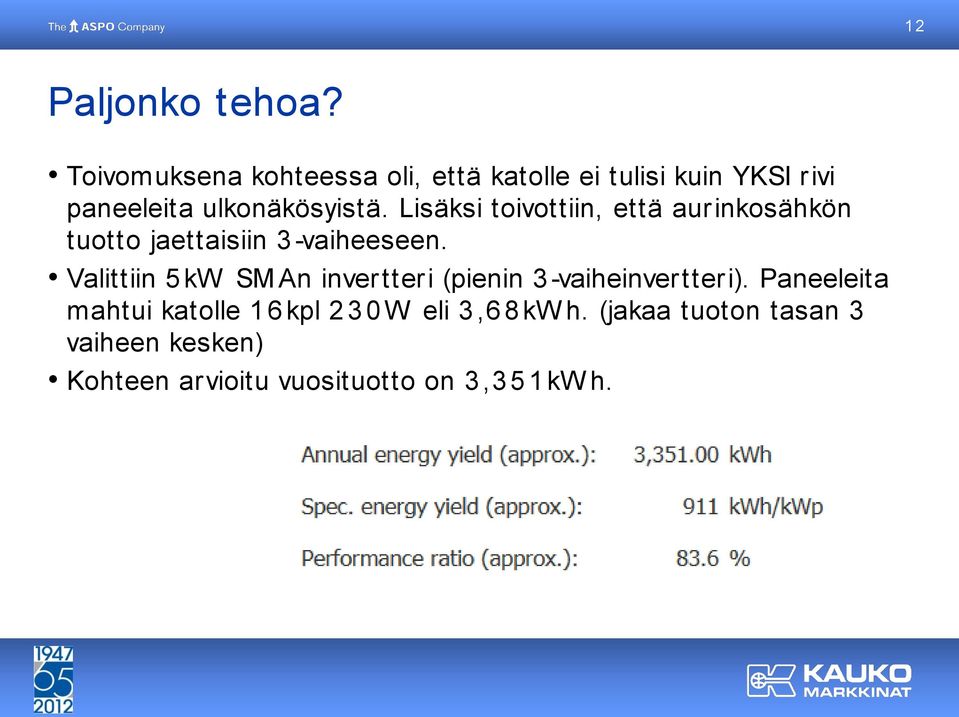

12 12 Paljonko tehoa? Toivomuksena kohteessa oli, että katolle ei tulisi kuin YKSI rivi paneeleita ulkonäkösyistä. Lisäksi toivottiin, että aurinkosähkön tuotto jaettaisiin 3 -vaiheeseen. Valittiin 5 kw SM An invertteri (pienin 3 -vaiheinvertteri). Paneeleita mahtui katolle 1 6 kpl W eli 3,6 8 kw h. (jakaa tuoton tasan 3 vaiheen kesken) Kohteen arvioitu vuosituotto on 3,3 5 1 kw h.

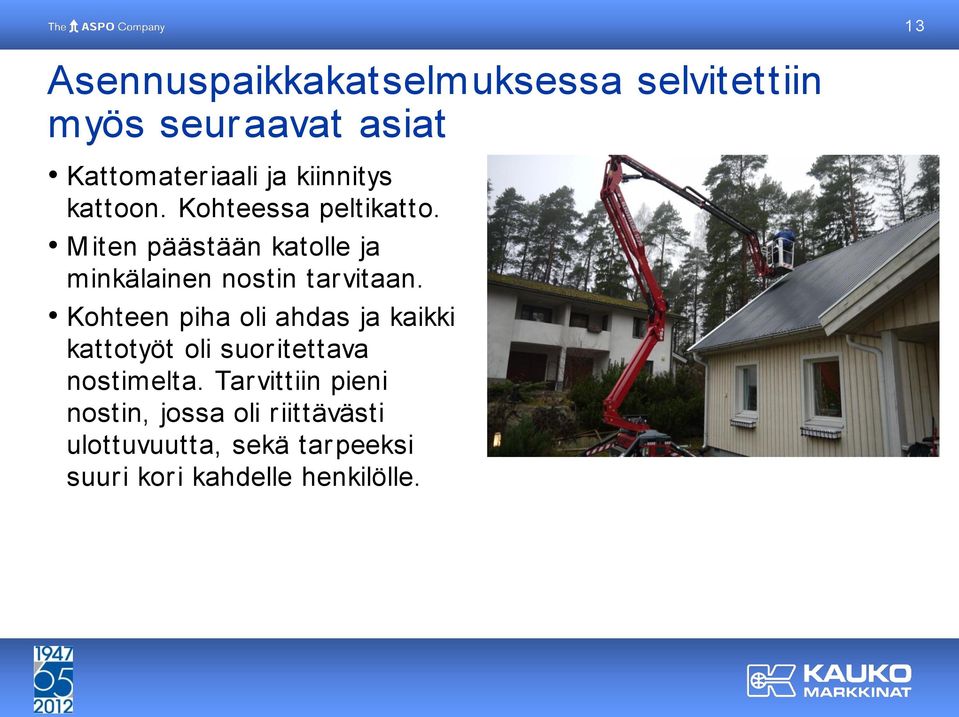

13 13 Asennuspaikkakatselmuksessa selvitettiin myös seuraavat asiat Kattomateriaali ja kiinnitys kattoon. Kohteessa peltikatto. M iten päästään katolle ja minkälainen nostin tarvitaan. Kohteen piha oli ahdas ja kaikki kattotyöt oli suoritettava nostimelta. Tarvittiin pieni nostin, jossa oli riittävästi ulottuvuutta, sekä tarpeeksi suuri kori kahdelle henkilölle.

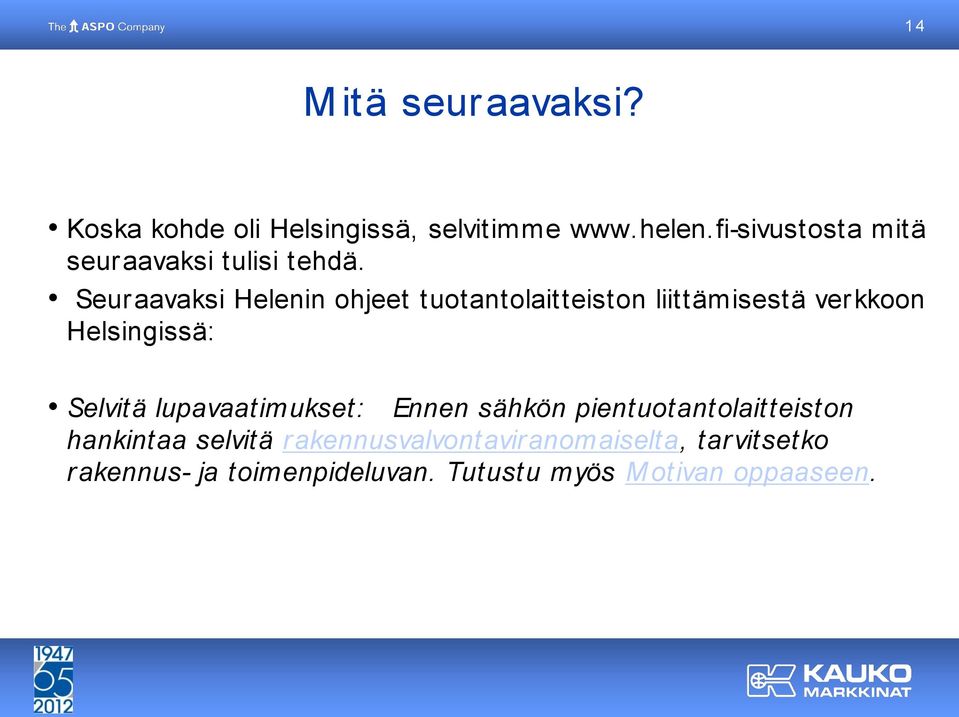

14 14 M itä seuraavaksi? Koska kohde oli Helsingissä, selvitimme mitä seuraavaksi tulisi tehdä. Seuraavaksi Helenin ohjeet tuotantolaitteiston liittämisestä verkkoon Helsingissä: Selvitä lupavaatimukset: Ennen sähkön pientuotantolaitteiston hankintaa selvitä rakennusvalvontaviranomaiselta, tarvitsetko rakennus- ja toimenpideluvan. Tutustu myös M otivan oppaaseen.

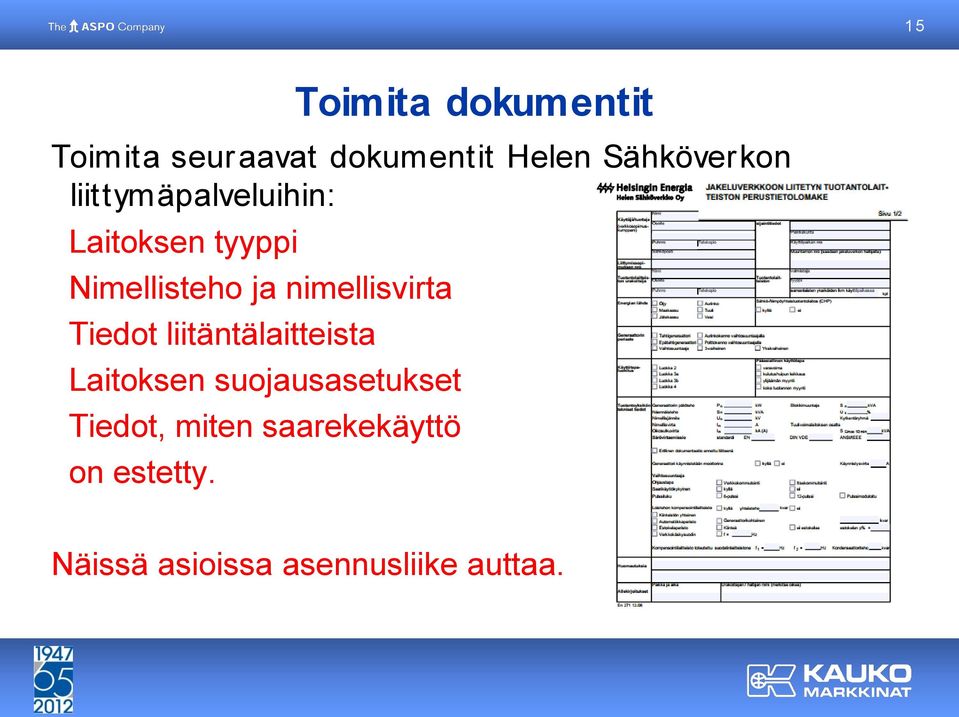

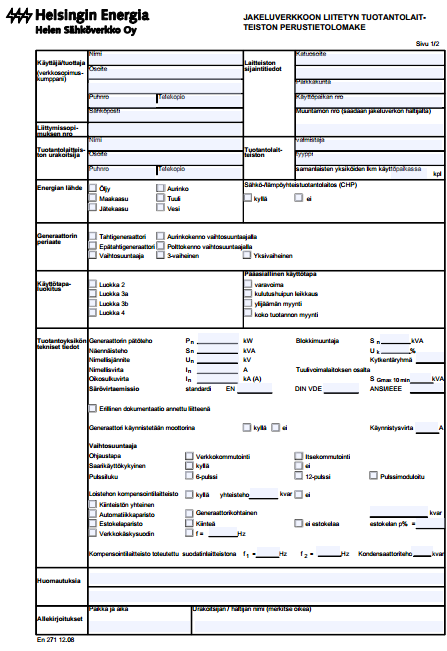

15 15 Toimita seuraavat dokumentit Helen Sähköverkon liittymäpalveluihin: Laitoksen tyyppi Nimellisteho ja nimellisvirta Tiedot liitäntälaitteista Laitoksen suojausasetukset Tiedot, miten saarekekäyttö on estetty. Toimita dokumentit Näissä asioissa asennusliike auttaa.

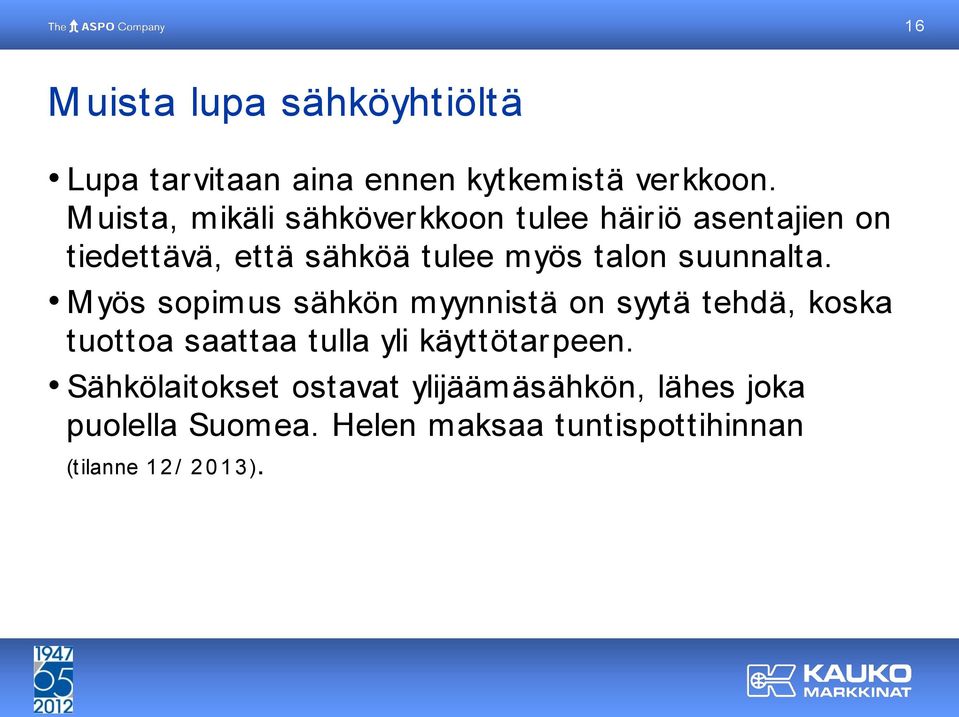

16 16 M uista lupa sähköyhtiöltä Lupa tarvitaan aina ennen kytkemistä verkkoon. M uista, mikäli sähköverkkoon tulee häiriö asentajien on tiedettävä, että sähköä tulee myös talon suunnalta. M yös sopimus sähkön myynnistä on syytä tehdä, koska tuottoa saattaa tulla yli käyttötarpeen. Sähkölaitokset ostavat ylijäämäsähkön, lähes joka puolella Suomea. Helen maksaa tuntispottihinnan (tilanne 1 2 / ).

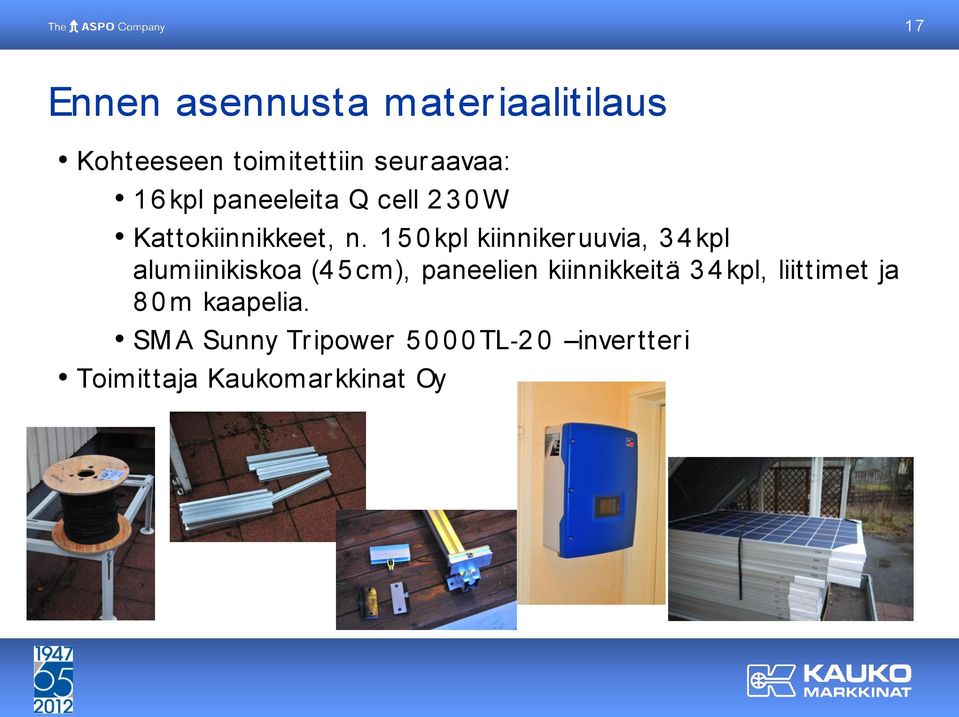

17 17 Ennen asennusta materiaalitilaus Kohteeseen toimitettiin seuraavaa: 1 6 kpl paneeleita Q cell 230W Kattokiinnikkeet, n kpl kiinnikeruuvia, 3 4 kpl alumiinikiskoa (4 5 cm), paneelien kiinnikkeitä 3 4 kpl, liittimet ja 8 0 m kaapelia. SM A Sunny Tripower TL 20 invertteri Toimittaja Kaukomarkkinat Oy

18 Kuvasarja asennuksesta, asennus

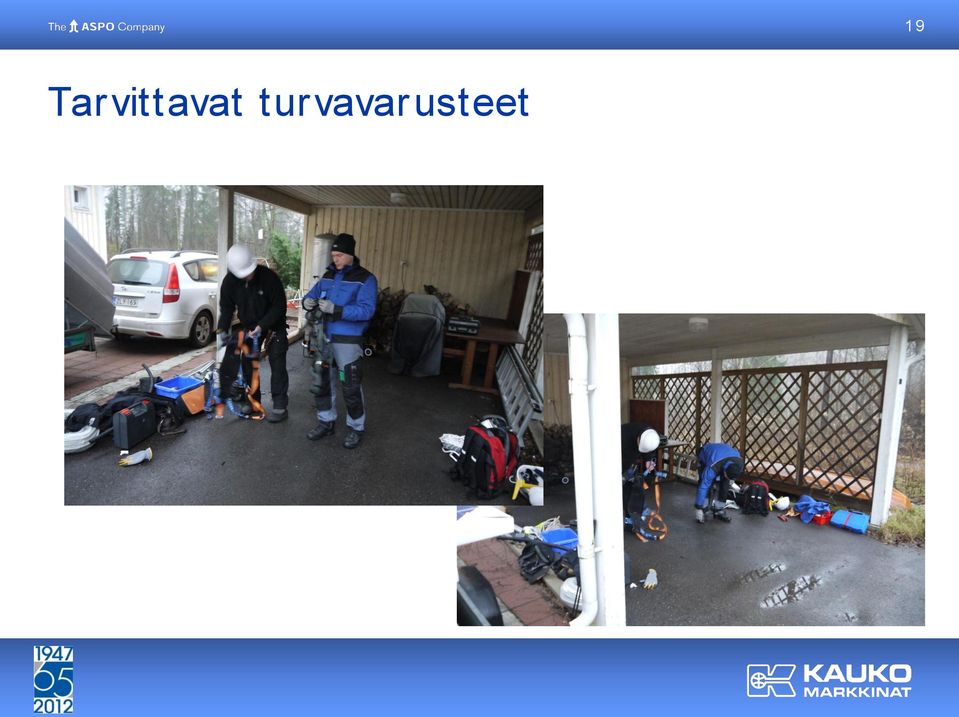

19 Tarvittavat turvavarusteet 19

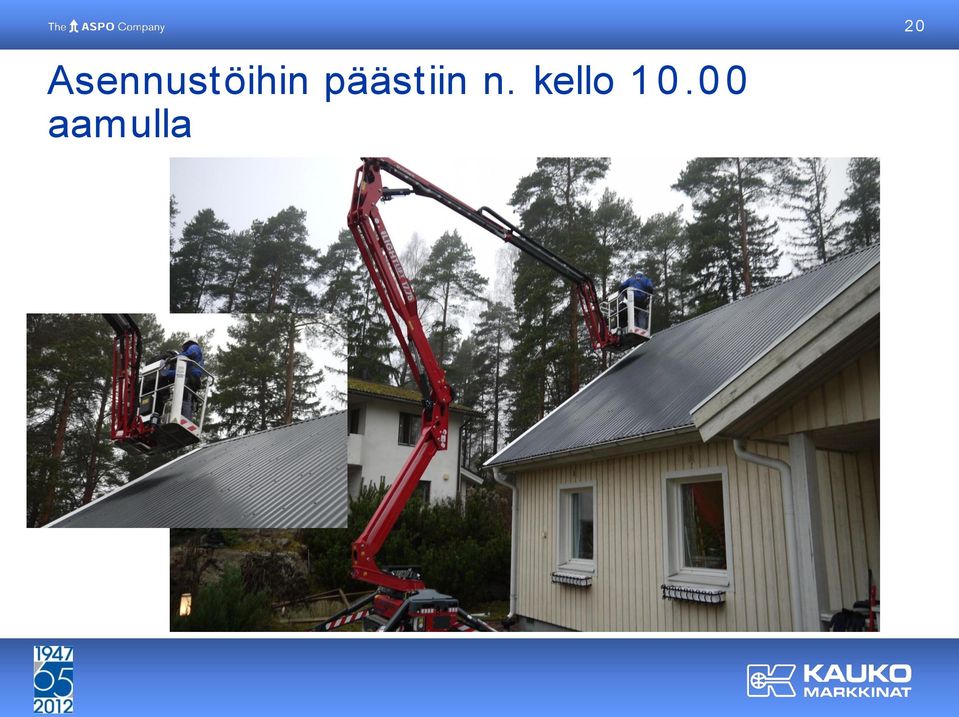

20 Asennustöihin päästiin n. kello aamulla 20

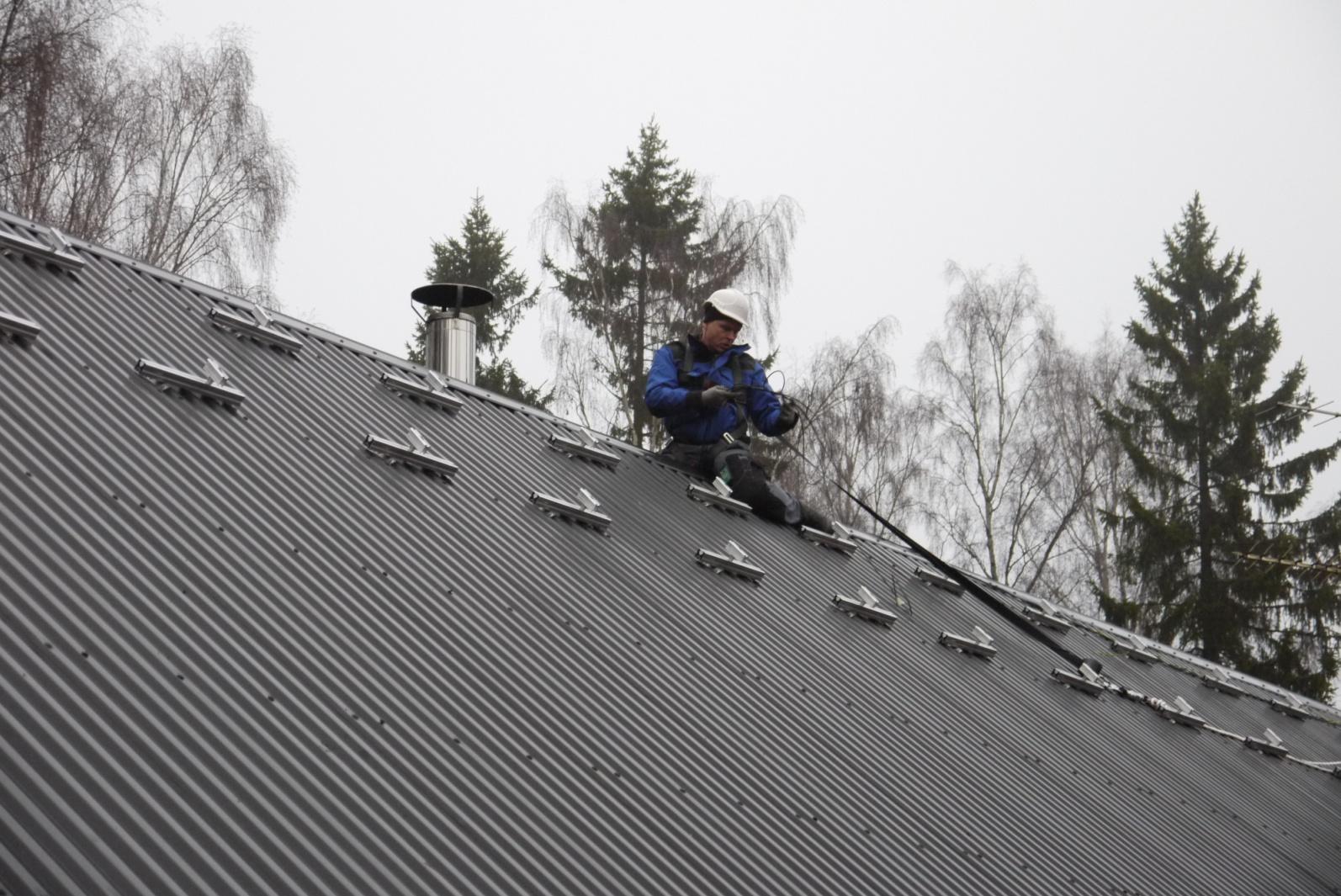

21 Kaksi asentaa katolla kiinnikkeitä ja yksi asentaa kodinhoitohuoneessa invertteriä. 21

22 Tasatahtiin mennään 22

23 Erillinen turvakytkin tulee aina asentaa. M uista virtaa tulee kahdesta suunnasta 23 Huom! Takasähköstä tulee olla varoitustarroja, ulkopuolisille useassa paikassa

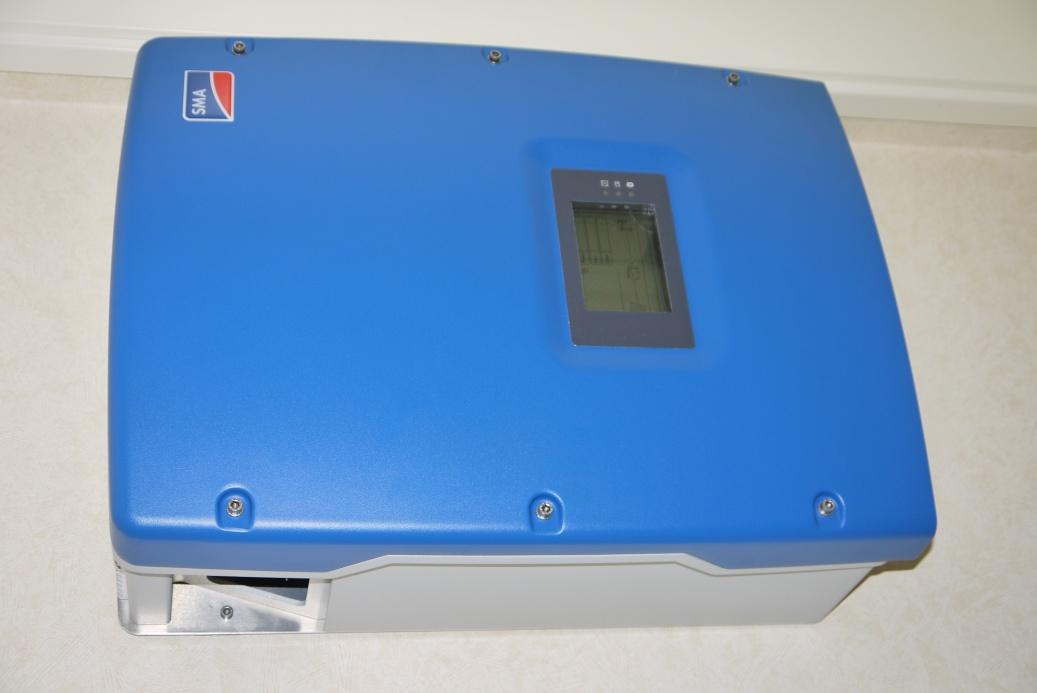

24 Invertterin asennus on tarkkaa hommaa. 24

25 Invertteri on asennettu ja sähkömies tuo johdotuksen ryhmäkeskukseen 25

26 Johdotus viedään katolle 26

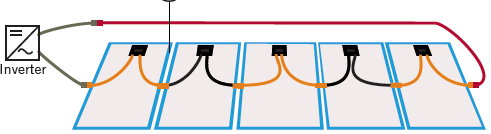

27 Johdotus tehdään 2 piiriä eli erilliseen ryhmään. Kummassakin on 8 kpl paneelia 27

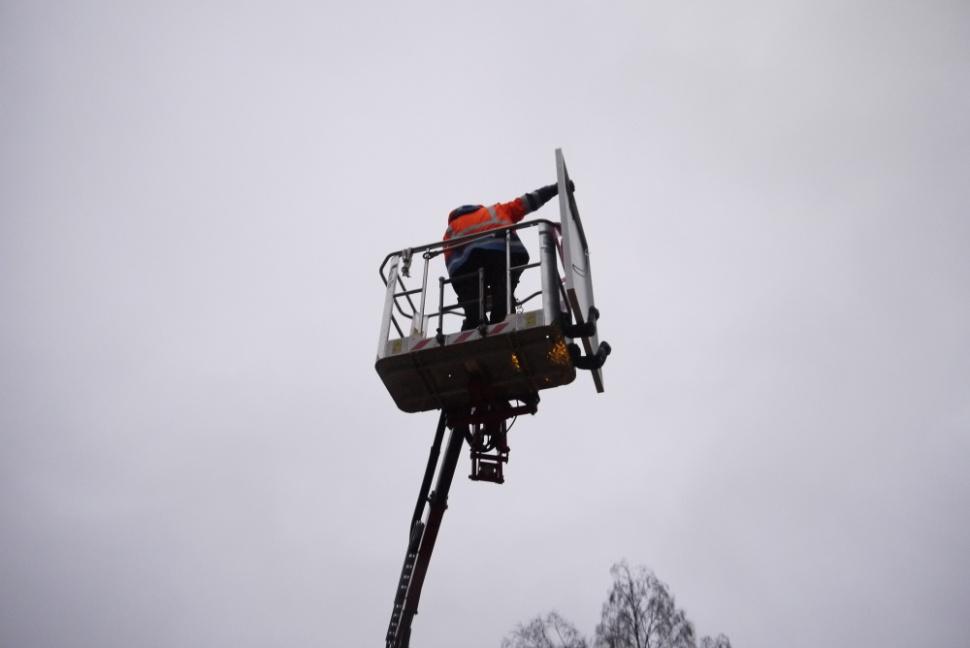

28 Paneelien asennus alkaa juuri ennen pimeyttä. Tämä on nopea vaihe mutta. 28

29 Hämärtää 29

30 Viimeiset paneelit otsalampun avulla klo

31 31 Asennus tehtiin 1 2.joulukuuta Ja seuraavana yönä tuuli oikein kunnolla. Seija-myrsky testasi ovatko paneelit kunnolla kiinni katossa. Kovimmilla tuuli oli jopa 29,8 m/s puuskissa.

32 Aamulla kaikki näytti hyvältä, vain yksi risu oli jäänyt kiinni 32

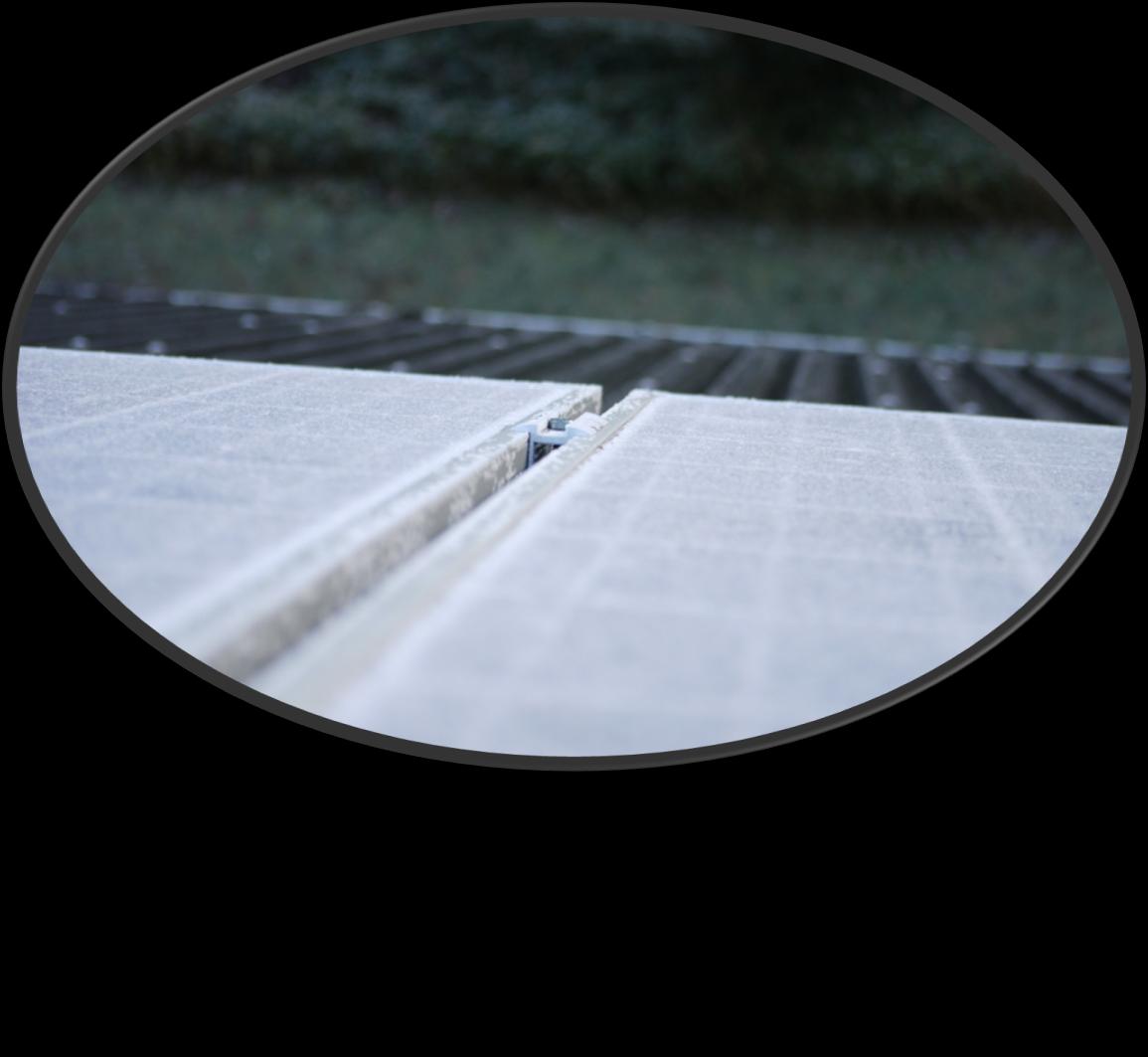

33 Kiinnikkeet kestivät hyvin 33

34 Paneelit istuvat hyvin peltikatolle 34

35 35 Sähköpaneelit on säästö! Usein kysytään, koska tuote maksaa itsensä takaisin. Kohteeseen tehtiin laskema joka perustuu edellisen 10 vuoden sähkön hintakehitykseen. Ensimmäisen vuoden säästö n. 500e (0,15 e/kwh) 10 vuotta = säästöä n e (0,20-0,25 e/kwh) 20 vuotta = säästöä n e (0,30-0,42 e/kwh) Huom! Kiinteistön arvoon ja E-lukuun oma pientuotanto vaikuttaa merkittävästi, joten ei muuta kuin perässä aurinkosähköä asennuttamaan. Kohteen asennuksen suoritti Suomen Energiapalvelut Oy.

36 37 Hintaesimerkit aurinkosähköjärjestelmälle, sis. paneelit, invertterin, kiinnikkeet ym. 1 kwh järjestelmä. Max vuosituotto n. 975 kwh Hinta 2670e 2 kwh järjestelmä. Max vuosituotto n kwh Hinta 4430e 3 kwh järjestelmä. Max. tuotto odotus n kwh Hinta 6680e 5 kwh järjestelmä. Max. tuotto odotus n kwh Hinta e 10 kwh järjestelmä. Max. tuotto odotus n kwh Hinta e Asennus maksaa n e esimerkkitapauksissa

37 38 Kiinnitys tiilikatto tai esim. konesaumattuun peltikattoon Kiinnikkeet tulevat aina katemateriaalin mukaan.

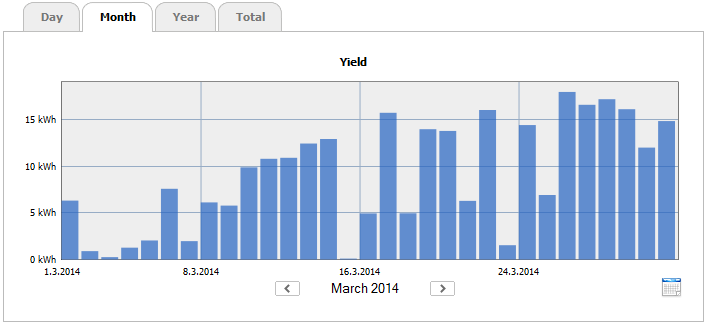

38 Vasemmalla tuotto ja oikealla asunnon kulutus, ja alla maaliskuun tuotto. 39
