SUNDIAL FLOW+ - OHJAUSYKSIKKÖ
|
|
|
- Onni Salonen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

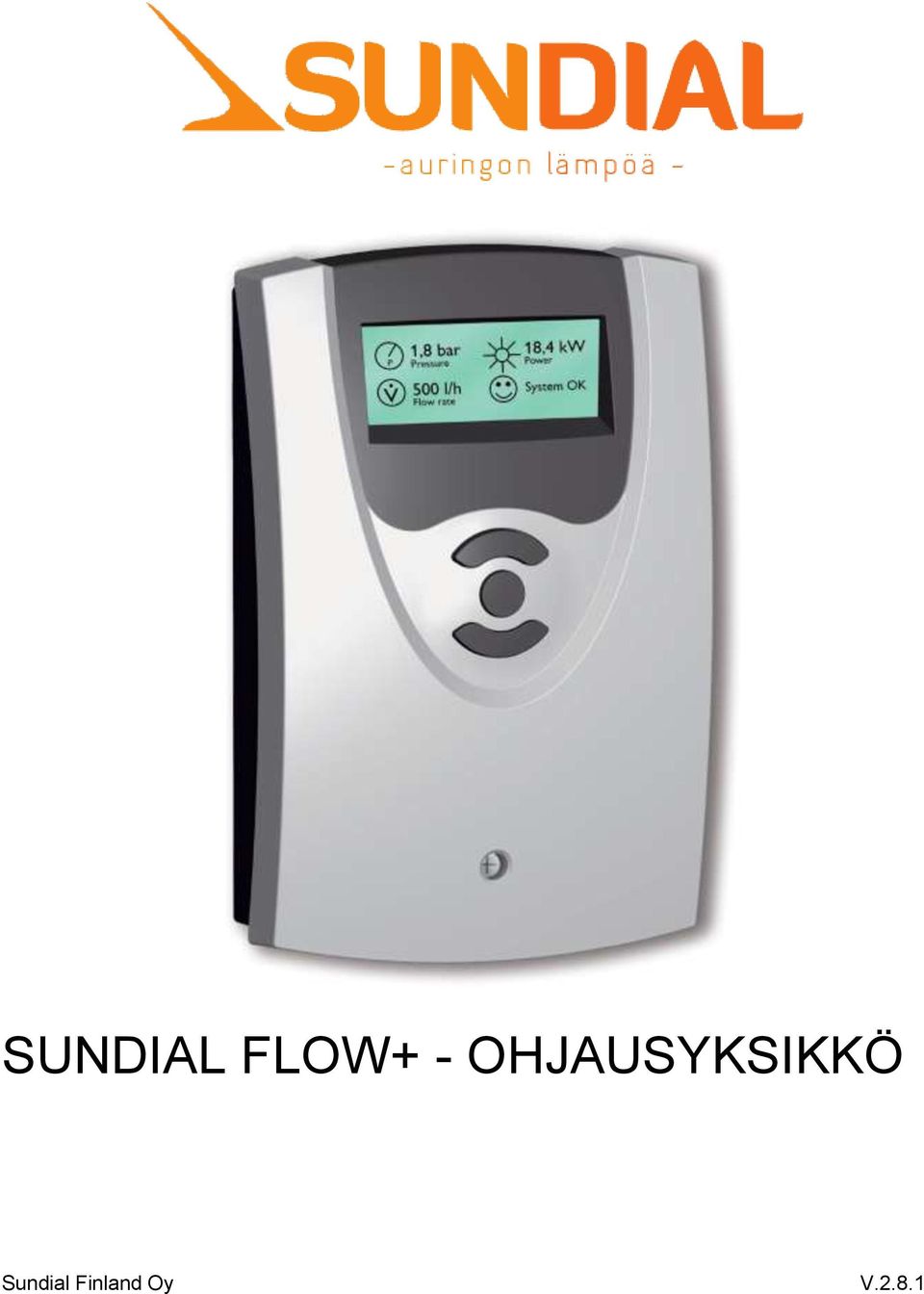

1 SUNDIAL FLOW+ - OHJAUSYKSIKKÖ V.2.8.1
2 Sundial Flow+ V2.8.1 Sivu 1 Tekniset tiedot Sundial Flow+ - Aurinkolämpöjärjestelmän ohjausyksikkö 9 järjestelmä vaihtoehtoa Järjestelmän tilan seuranta Etäseuranta (optio) Helppokäyttöinen Pumpun kierroslukusäätö ΔT ohjaustoiminto Termostaatti toiminto Pumppujen käyntitunnit Ominaisuudet: Mitat: 172 x 110 x 46 mm Integroitu pumppuryhmään Näyttö: Täysgrafiikka Liitännät Sisääntulot : 5 x PT1000 lämpötila-anturia 1 x Grundfos VFS tai RPS tai flowrotor Ulostulot : 2 x puolijohderele 2 x PWM ulostulo Väylä : Vbus Jännite : V Energian kulutus : 2 W Kytkentävirta : Puolijohderele 1 (1) A ( )V Kokonaisvirta 2 (2) A ( )V
3 Sundial Flow+ V2.8.1 Sivu 2 Sisällysluettelo 1. JÄRJESTELMÄ VAIHTOEHDOT / KYTKENNÄT Järjestelmä Järjestelmä Järjestelmä Järjestelmä Järjestelmä Järjestelmä Järjestelmä Järjestelmä Järjestelmä OHJAUSYKSIKÖN KÄYTTÄMINEN Käyttöpainikkeet Valikot Toimintatapa Käyttäjäkoodit NÄYTTÖ Perusnäyttö Mittausarvot Lämpömuisti Muita lokitietoja KÄYTTÖÖNOTTO Pumpun ohjaus Systeemin valinta Asetusten määritys... 17
4 Sundial Flow+ V2.8.1 Sivu 3 1. JÄRJESTELMÄ VAIHTOEHDOT / KYTKENNÄT 1.1. Järjestelmä 1 S1 Tcol Keräimen lämpötila S2 Ttkb Varaajan alaosan lämpötila S3 Ttkt Varaajan yläosan lämpötila S4 Lämpötila tulolinja S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine
5 Sundial Flow+ V2.8.1 Sivu Järjestelmä 2 S1 Tcol Keräimen lämpötila S2 Ttkb 1 Varaajan 1 alaosan lämpötila S3 Ttkt 1 Varaajan 1 yläosan lämpötila S4 Ttkb 2 Varaajan 2 alaosan lämpötila S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine
6 Sundial Flow+ V2.8.1 Sivu Järjestelmä 3 S1 Tcol Keräimen lämpötila S2 Ttkb Varaajan alaosan lämpötila S3 Ttkt Varaajan yläosan lämpötila S4 TFL - virtausmittari S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine
7 Sundial Flow+ V2.8.1 Sivu Järjestelmä 4 S1 Tcol Keräimen lämpötila S2 Ttkb 1 Varaajan 1 alaosan lämpötila S3 Ttkb 2 Varaajan 2 alaosan lämpötila S4 TFL - virtausmittari S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine
8 Sundial Flow+ V2.8.1 Sivu Järjestelmä 5 S1 Tcol Keräimen lämpötila S2 Ttkb 1 Varaajan 1 alaosan lämpötila S3 Ttkb 2 Varaajan 2 alaosan lämpötila S4 TFL - virtausmittari S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine
9 Sundial Flow+ V2.8.1 Sivu Järjestelmä 6 S1 Tcol1 Keräinkenttä 1 lämpötila S2 Ttkb 1 Varaajan 1 alaosan lämpötila S3 Tcol2 Keräinkenttä 2 lämpötila S4 TFL - virtausmittari S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine
10 Sundial Flow+ V2.8.1 Sivu Järjestelmä 7 S1 Tcol Keräinkentän lämpötila S2 Ttkb Varaajan alaosan lämpötila S3 Ttkt Varaajan yläosa S4 Lisälämmönlähteen lämpötila S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine
11 Sundial Flow+ V2.8.1 Sivu Järjestelmä 8 S1 Tcol Keräinkentän lämpötila S2 Ttkb Varaajan alaosan lämpötila S3 Ttkt Varaajan yläosa lämpötila S4 lämmityslinjan paluulämpötila S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 TFL - virtausmittari S8 Paine

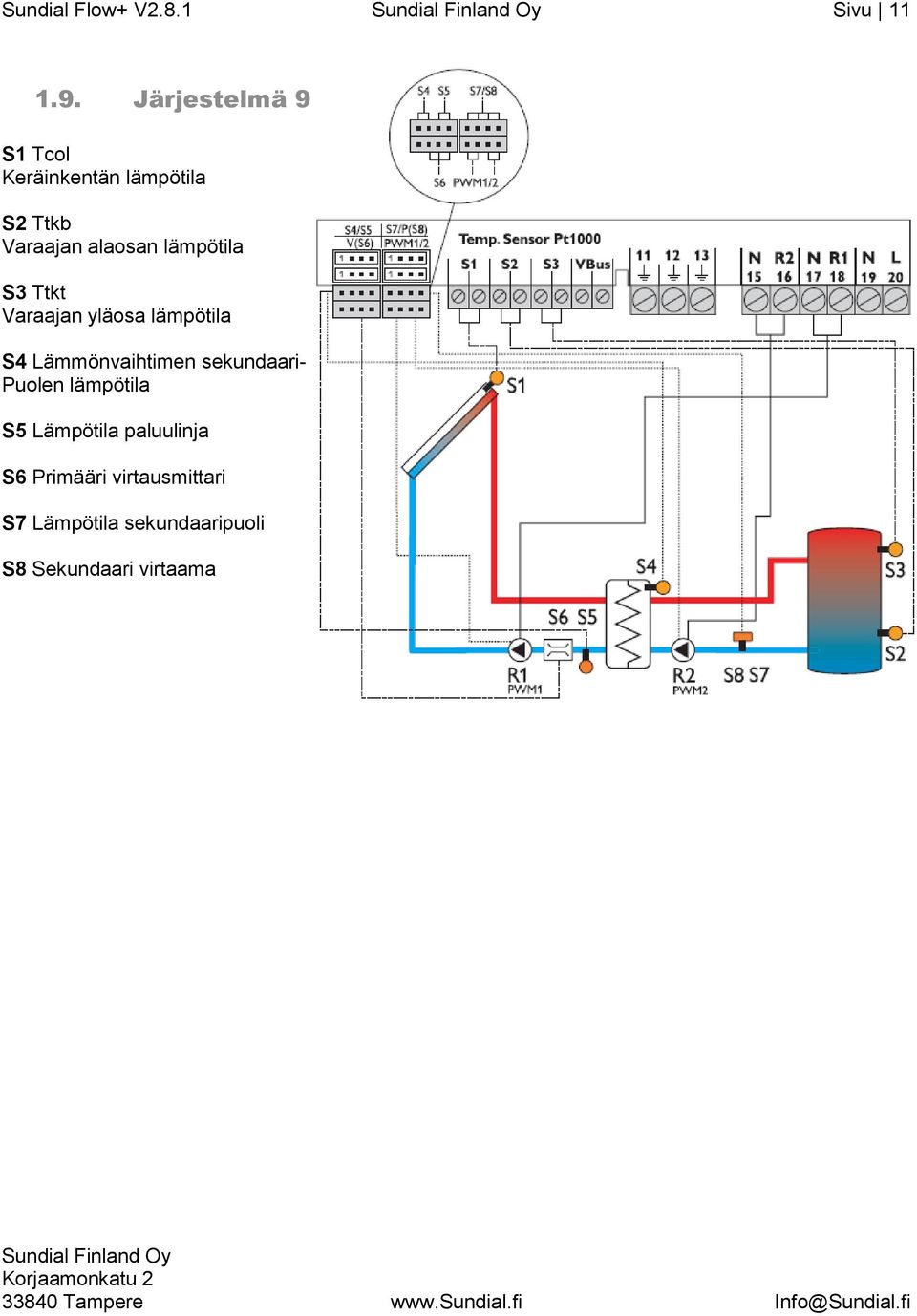

12 Sundial Flow+ V2.8.1 Sivu Järjestelmä 9 S1 Tcol Keräinkentän lämpötila S2 Ttkb Varaajan alaosan lämpötila S3 Ttkt Varaajan yläosa lämpötila S4 Lämmönvaihtimen sekundaari- Puolen lämpötila S5 Lämpötila paluulinja S6 Primääri virtausmittari S7 Lämpötila sekundaaripuoli S8 Sekundaari virtaama
13 Sundial Flow+ V2.8.1 Sivu OHJAUSYKSIKÖN KÄYTTÄMINEN 2.1. Käyttöpainikkeet 1 - ETEEN 3 - VALINTA 2 - TAAKSE Kun järjestelmä on täytetty ja toimintavalmis, aseta laitteeseen virta. Ohjainta käytetaan 3 painikkeella. Painikkeella 1 selataan valikkoa etenpäin ja muutetaan asetusarvoa suuremmaksi. Painikkeella 2 valikoissa pääsee alaspäin ja asetusarvoa muutetaan pienemmäksi. Painikkeella 3 vahvistetaan valinta.

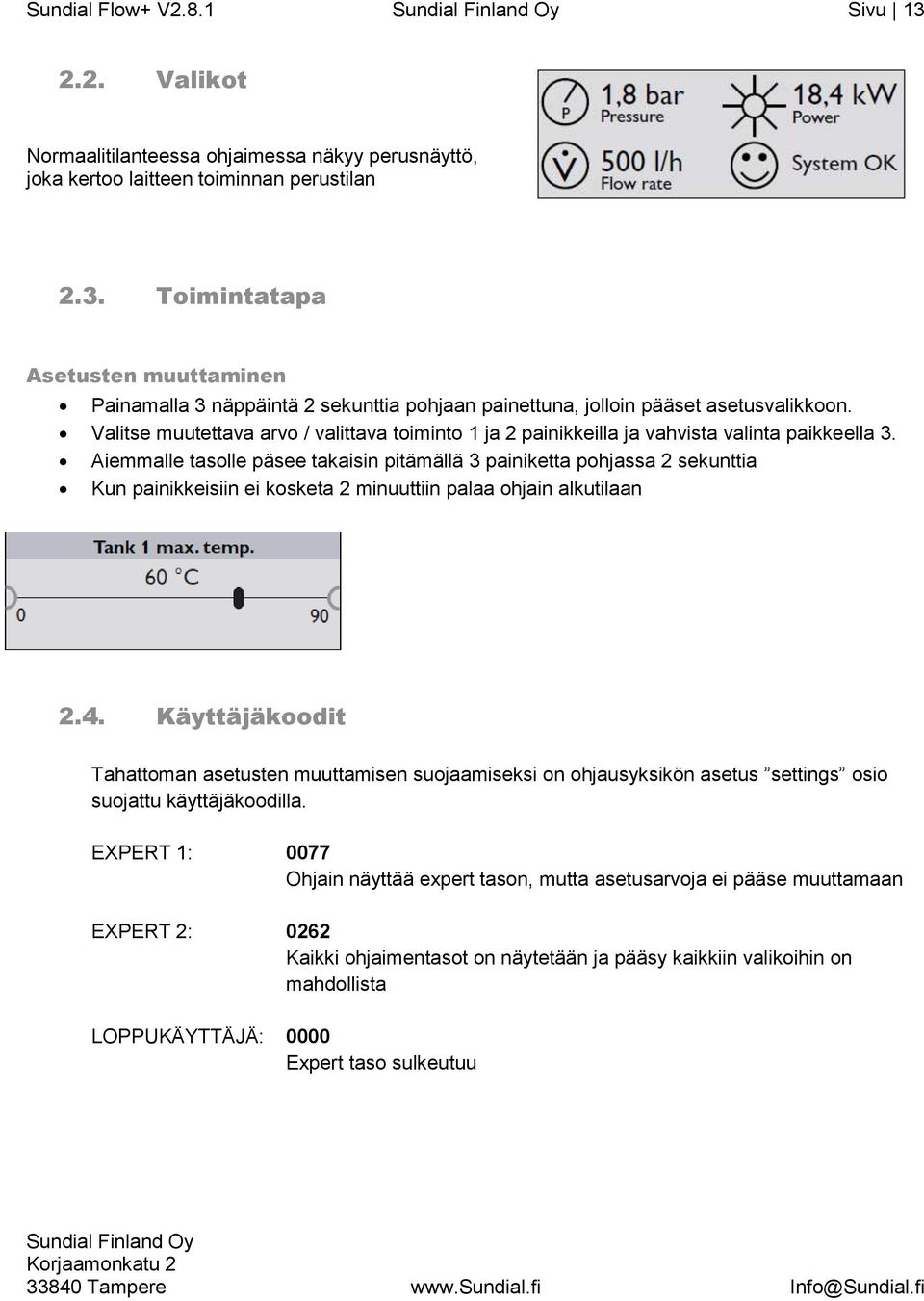

14 Sundial Flow+ V2.8.1 Sivu Valikot Normaalitilanteessa ohjaimessa näkyy perusnäyttö, joka kertoo laitteen toiminnan perustilan 2.3. Toimintatapa Asetusten muuttaminen Painamalla 3 näppäintä 2 sekunttia pohjaan painettuna, jolloin pääset asetusvalikkoon. Valitse muutettava arvo / valittava toiminto 1 ja 2 painikkeilla ja vahvista valinta paikkeella 3. Aiemmalle tasolle päsee takaisin pitämällä 3 painiketta pohjassa 2 sekunttia Kun painikkeisiin ei kosketa 2 minuuttiin palaa ohjain alkutilaan 2.4. Käyttäjäkoodit Tahattoman asetusten muuttamisen suojaamiseksi on ohjausyksikön asetus settings osio suojattu käyttäjäkoodilla. EXPERT 1: 0077 Ohjain näyttää expert tason, mutta asetusarvoja ei pääse muuttamaan EXPERT 2: 0262 Kaikki ohjaimentasot on näytetään ja pääsy kaikkiin valikoihin on mahdollista LOPPUKÄYTTÄJÄ: 0000 Expert taso sulkeutuu
15 Sundial Flow+ V2.8.1 Sivu NÄYTTÖ 3.1. Perusnäyttö Normaalitilassa perusnäytössä näkyy järjestelmän paine (optio), Virtaama (optio), teho sekä toimintatila Mittausarvot Asennettujen antureiden arvot näkyvät mitta-arvot näytössä 3.3. Lämpömuisti Ohjain näyttää tiedot laitteiston lämpötiloista Keräinten lämpötila tänään Varaajat tänään Keräinten lämpötila eilen Varaajat eilen Saatu energia (kwh) viimeiseltä 7 päivältä
16 Sundial Flow+ V2.8.1 Sivu Muita lokitietoja Max paine Min Paine Max teho Max varaajan lämpötila Käyntipäivät Saatu lämpöenergia Käyntitunnit
17 Sundial Flow+ V2.8.1 Sivu KÄYTTÖÖNOTTO 4.1. Pumpun ohjaus Käyttöön otossa voidaan valita pumpun ohjauskäyrä. Valittavissa on seuraavat vaihtoehdot: On/ Off Pulse PWM A (Esim Wilo Stratos TEC ST 15/11,5) PWM B (Esim Grundfos Solar PM15-85) PWM C (Esim Laing E6-2 PWM1) PWM D (Esim Wilo heating characteristic PWM) PWM E (Esim Grundfos Solar PWM inverse) PWM F (Esim Laing-PWM-2)
18 Sundial Flow+ V2.8.1 Sivu Systeemin valinta Ohjaimella voidaan ohjata joko 1 tai 2 varaajaa. Jos ohjainta käytetään 2 varaajan ohjaamiseen täytyy valita oikea järjestelmä. Huom! Valitse ensimmäiseksi järjestelmä koska järjestelmän vaihtaminen nollaa tehdyt asetukset takaisin tehdasasetuksiin Asetusten määritys Laitteen käyttöönotettaessa määritetään laitteeseen asetukset vastaamaan kohteen vaatimuksia. Tämän jälkeen expert taso lukitaan tahattomien muutosten välttämiseksi. Asetusten määrittäminen on aina tehtävä asentajan toimesta laitetta käyttöön otettaessa. Liitteenä on suomennettu lista ohjainyksikön asetuksista siinä järjestyksessä kuin ne esiintyvät ohjausyksikössä. Tarkemmat kuvaukset toiminnoista löytyvät ohjelmatoimittajan alkuperäisestä manuaalista. HUOM! Osa asetuksista saattaa puuttua, koska järjestelmän valinta vaikuttaa näkyviin asetusarvoihin.
